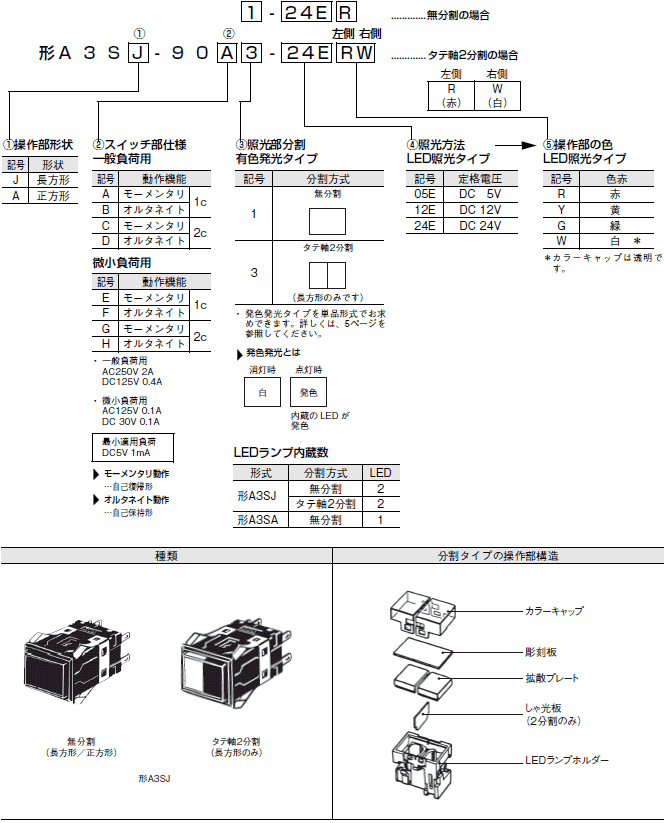

照光押ボタンスイッチ(角胴形)
情報更新 : 2024/04/01
操作部・ランプ部・スイッチ部をセットにした場合の形式です。
詳細につきましては、「種類」をご覧ください。
以下に記載する機能/仕様の組み合わせによっては、ご購入いただけない形式がございます。
詳しくはお取引商社までお問い合わせください。
操作部・ランプ部・スイッチ部をセットにしてお届けします。
組み合わせができない形式もあります。詳細はお取り引き商社にお問い合わせください。
接点の種類 | 一般負荷用(AC 250V 2A、DC 125V 0.4A) | 操作部の
色記号(色) |
|||
---|---|---|---|---|---|
動作機能 | モーメンタリ動作
(自己復帰形) |
オルタネイト動作
(自己保持形) |
|||
出力数 | 照光方法 | ||||
1c | LED | DC 5V | 形A3SJ-90A1-05E□ | 形A3SJ-90B1-05E□ | 形式□の部分に次
の記号が入ります R(赤) Y(黄) G(緑) W(白) |
DC12V | 形A3SJ-90A1-12E□ | 形A3SJ-90B1-12E□ | |||
DC24V | 形A3SJ-90A1-24E□ | 形A3SJ-90B1-24E□ | |||
2c | LED | DC 5V | 形A3SJ-90C1-05E□ | 形A3SJ-90D1-05E□ | |
DC12V | 形A3SJ-90C1-12E□ | 形A3SJ-90D1-12E□ | |||
DC24V | 形A3SJ-90C1-24E□ | 形A3SJ-90D1-24E□ |
接点の種類 | 一般負荷用 (AC 250V 2A、DC 125V 0.4A) | 操作部の
色記号(色) |
|||
---|---|---|---|---|---|
動作機能 | モーメンタリ動作
(自己復帰形) |
オルタネイト動作
(自己保持形) |
|||
出力数 | 照光方法 | ||||
1c | LED | DC24V | 形A3SJ-90A3-24E□□ | 形A3SJ-90B3-24E□□ | 形式□□の部分に
次の記号が入ります R(赤) Y(黄) G(緑) W(白) |
2c | LED | DC24V | 形A3SJ-90C3-24E□□ | 形A3SJ-90D3-24E□□ |
接点の種類 | 微小負荷用(AC125V 0.1A、DC30V 0.1A) | 操作部の色記号(色) | ||
---|---|---|---|---|
動作機能 | モーメンタリ動作(自己復帰形) | |||
出力数 | 照光方法 | |||
1c | LED | DC12V | 形A3SJ-90E1-12EY | 形式□の部分に次の記
号が入ります R(赤) Y(黄) G(緑) W(白) |
DC24V | 形A3SJ-90E1-24E□ | |||
2c | LED | DC 5V | 形A3SJ-90G1-05EW | |
DC24V | 形A3SJ-90G1-24E□ |
接点の種類 | 微小負荷用(AC125V 0.1A、DC30V 0.1A) | 操作部の色記号(色) | ||
---|---|---|---|---|
動作機能 | モーメンタリ動作(自己復帰形) | |||
出力数 | 照光方法 | |||
1c | LED | DC24V | 形A3SJ-90E3-24E□□ | 形式□□の部分に次の
記号が入ります R(赤) Y(黄) G(緑) W(白) |
2c | LED | DC24V | 形A3SJ-90G3-24E□□ |
接点の種類 | 一般負荷用 (AC 250V 2A、DC 125V 0.4A) | 操作部の
色記号(色) |
|||
---|---|---|---|---|---|
動作機能 | モーメンタリ動作
(自己復帰系) |
オルタネイト動作
(自己保持形) |
|||
出力数 | 照光方法 | ||||
1c | LED | DC 5V | 形A3SA-90A1-05E□ | 形A3SA-90B1-05E□ | 形式□ の部分に
次の記号が入ります R(赤) Y(黄) G(緑) W(白) |
DC12V | 形A3SA-90A1-12E□ | 形A3SA-90B1-12E□ | |||
DC24V | 形A3SA-90A1-24E□ | 形A3SA-90B1-24E□ | |||
2c | LED | DC 5V | 形A3SA-90C1-05E□ | 形A3SA-90D1-05E□ | |
DC12V | 形A3SA-90C1-12E□ | 形A3SA-90D1-12E□ | |||
DC24V | 形A3SA-90C1-24E□ | 形A3SA-90D1-24E□ |
接点の種類 | 微小負荷用(AC125V 0.1A、DC30V 0.1A) | 操作部の色記号(色) | ||
---|---|---|---|---|
動作機能 | モーメンタリ動作(自己復帰形) | |||
出力数 | 照光方法 | |||
1c | LED | DC 5V | 形A3SA-90E1-05E□ | 形式□ の部分に
次の記号が入ります R(赤) Y(黄) G(緑) W(白) |
DC 24V | 形A3SA-90E1-24E□ | |||
2c | LED | DC 5V | 形A3SA-90G1-05EY | |
DC 12V | 形A3SA-90G1-12E□ | |||
DC 24V | 形A3SA-90G1-24E□ |
操作部・ランプ部・スイッチ部を別々にご注文できます。また、メンテパーツ品としての在庫管理にもご利用ください。
セット組み合わせ発注形式では揃わない機種を組み合わせてご使用ください。
形状 | 長方形(LED2灯)
![]() (透明彫刻板内蔵) |
正方形(LED1灯)
![]() (透明彫刻板内蔵) |
|||
---|---|---|---|---|---|
分割方式 | 照光面の色 | ||||
無分割 | ![]() |
白 | 形A3SJ-5801 | 形A3SA-5801 | |
赤 | 形A3SJ-5802 | 形A3SA-5802 | |||
緑 | 形A3SJ-5803 | 形A3SA-5803 | |||
黄 | 形A3SJ-5805 | 形A3SA-5805 | |||
2分割
* |
標準分割 | ![]() |
白・赤 | 形A3SJ-5901 | - |
白・緑 | 形A3SJ-5902 | ||||
白・黄 | 形A3SJ-5904 | ||||
赤・緑 | 形A3SJ-5905 | ||||
赤・黄 | 形A3SJ-5907 | ||||
緑・黄 | 形A3SJ-5909 | ||||
逆分割 | 赤・白 | 形A3SJ-5911 | - | ||
緑・白 | 形A3SJ-5912 | ||||
緑・赤 | 形A3SJ-5915 | ||||
黄・赤 | 形A3SJ-5917 | ||||
黄・緑 | 形A3SJ-5919 | ||||
同色2分割 | 白・白 | 形A3SJ-5921 | - | ||
赤・赤 | 形A3SJ-5922 | ||||
緑・緑 | 形A3SJ-5923 | ||||
黄・黄 | 形A3SJ-5925 |
注. 照光面の色が白の場合カラーキャップは透明です。
*2分割の分割方向は、ケースのOMRON面を下とした場合を示します。
使用電圧 | DC5V | DC12V | DC24V |
---|---|---|---|
発光色 | 形式
(直流専用) |
形式
(直流専用) |
形式
(直流専用) |
赤 | 形SLL-05ER | 形SLL-12ER | 形SLL-24ER |
黄 | 形SLL-05EY | 形SLL-12EY | 形SLL-24EY |
緑 | 形SLL-05EG | 形SLL-12EG | 形SLL-24EG |
白 | 形SLL-05EW | 形SLL-12EW | 形SLL-24EW |
注. 本体1個につき形A3SJ(形M2SJ)はLED2個が必要です。また形A3SA(形M2SA)はLED1個が必要です。
形状 | 長方形
![]() |
正方形
![]() |
選択上のご注意 | |||
---|---|---|---|---|---|---|
接点の種類 | スイッチ
出力数 |
動作機能 | 形式 | 形式 | ||
一般
負荷用 |
銀接点 | 1 | モーメンタリ動作 | 形A3SJ-8010 | 形A3SA-7010 | ・スイッチ部は操作部と同形状
(長方形、正方形)の組み合わ せでご使用ください。 例:操作部 形A3SJ-5801 (長方形)の場合、 形A3SJ-8□□0のスイッ チ部をお選びください。 ・モーメンタリ動作は、自己復 帰、オルタネイト動作は自己 保持(プッシュ・オン、プッ シュ・オフ)します。 |
オルタネイト動作 | 形A3SJ-8020 | 形A3SA-7020 | ||||
2 | モーメンタリ動作 | 形A3SJ-8030 | 形A3SA-7030 | |||
オルタネイト動作 | 形A3SJ-8040 | 形A3SA-7040 | ||||
微小
負荷用 |
金合金接点 | 1 | モーメンタリ動作 | 形A3SJ-8050 | 形A3SA-7050 | |
オルタネイト動作 | ― | 形A3SA-7060 | ||||
2 | モーメンタリ動作 | 形A3SJ-8070 | 形A3SA-7070 | |||
オルタネイト動作 | 形A3SJ-8080 | 形A3SA-7080 |
種類 | 形状 | 分類 | 形式 | 使用上のご注意 |
---|---|---|---|---|
バリヤ | ![]() |
端部ショート・バリヤ(1対) | 形A3SA-4001 | 誤操作防止と、マウントデザインのイ
メージアップ。 中間バリヤは1個、端部バリヤは1対 (2個)です。 ショートバリヤは横取りつけに使用します。 ロングバリヤは縦取りつけに使用します。 |
中間ショート・バリヤ | 形A3SA-4002 | |||
端部ロング・バリヤ(1対) | 形A3SJ-4003 | |||
中間ロング・バリヤ | 形A3SJ-4004 | |||
スイッチ・
ガード |
![]() |
- | 形A3SJ-5050 | バリヤ、防塵カバーとの併用はできません。 |
防塵カバー | ![]() |
- | 形A3SJ-5060 | ・バリヤ、スイッチ・ガードとの併用
はできません。 ・キャップ部材質:塩化ビニール |
ロング取り
つけ板 |
![]() |
1対 | 形A3SJ-3002 | 縦単体取りつけ(バリヤ装着取りつけ)、
縦連続取りつけ(標準およびバリヤ装着 取りつけ)のときにお使いください。ス イッチにはショート取りつけ板が装着 されていますのでロング取りつけ板と 取り替えてください。 |
種類 | 形状 | 分類 | 形式 | 使用上のご注意 |
---|---|---|---|---|
バリヤ | ![]() |
端部ショート・バリヤ(一対) | 形A3SA-4001 | 誤操作防止と、マウントデザインのイ
メージアップ。 |
中間ショート・バリヤ | 形A3SA-4002 | |||
スイッチ・
ガード |
![]() |
- | 形A3SA-5050 | バリヤ、防塵カバーとの併用はできません。 |
防塵カバー | ![]() |
- | 形A3SA-5060 | ・バリヤ、スイッチ・ガードとの併用
はできません。 ・キャップ部材質:塩化ビニール |
種類 | 形状 | 分類 | 形式 | 使用上のご注意 | |
---|---|---|---|---|---|
ソケット | ![]() |
ラッピング端子 | 形A3SJ-4104 | 連続取りつけを行う場合、ソケット
は、ご使用できません。 |
|
プリント基板用端子 | 形A3SJ-4105 | ||||
はんだづけ端子 | 形A3SJ-4106 | ||||
拡散プレート | ![]() |
乳白 | 無分割 | 形A3SJ-5107 | - |
カラー
キャップ |
![]() |
透明 | 無分割 | 形A3SJ-5600 | ・色変更、彫刻などのときご購入くだ
さい。 ・LEDをご使用の場合、LED色と合わ せてお使いください。 |
白 | 形A3SJ-5601 | ||||
赤 | 形A3SJ-5602 | ||||
緑 | 形A3SJ-5603 | ||||
青 | 形A3SJ-5604 | ||||
黄 | 形A3SJ-5605 | ||||
![]() |
透明 | 2分割 | 形A3SJ-5630 | ||
緑 | 形A3SJ-5633 | ||||
黄 | 形A3SJ-5635 | ||||
彫刻板 | ![]() |
透明 | 形A3SJ-4204 | 透明彫刻板は、標準の操作部に装備し
ています。 |
|
乳白 | 形A3SJ-4203 |
種類 | 形状 | 分類 | 形式 | 使用上のご注意 |
---|---|---|---|---|
ソケット | ![]() |
ラッピング端子 | 形A3SA-4101 | 連続取りつけを行う場合、ソケット
は、ご使用できません。 |
プリント基板用端子 | 形A3SA-4102 | |||
はんだづけ端子 | 形A3SA-4103 | |||
拡散プレート | ![]() |
乳白 | 形A3SA-5107 | - |
カラー
キャップ |
![]() |
透明 | 形A3SA-5600 | ・色変更、彫刻などのときご購入くだ
さい。 ・LED色ご使用の場合、LED色と合わ せてお使いください。 |
白 | 形A3SA-5601 | |||
赤 | 形A3SA-5602 | |||
緑 | 形A3SA-5603 | |||
青 | 形A3SA-5604 | |||
黄 | 形A3SA-5605 | |||
彫刻板 | ![]() |
透明 | 形A3SA-4204 | 透明彫刻板は、標準の照光部に装備し
ています。 |
乳白 | 形A3SA-4203 |
種類 | 形状 | 分類 | 形式 | 使用上のご注意 |
---|---|---|---|---|
引抜き工具 | ![]() |
- | 形A3PJ-5080 | 操作部を引き抜くときに便利です。 |
