A22
押ボタンスイッチ（丸胴形φ22/25)
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2024/04/01

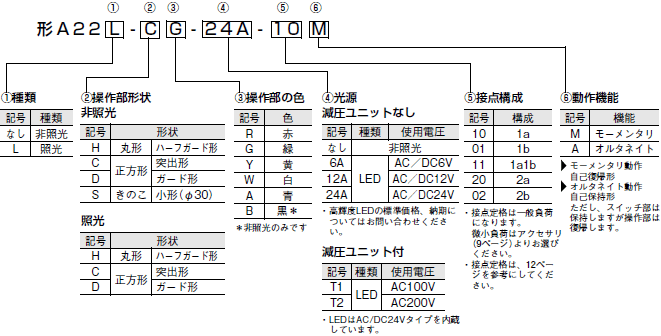

形式基準
セット組み合わせ発注形式
操作部・LED（照光タイプのみ）・スイッチ部をセットにしてお届けします。
（組み合わせのできないものもあります。）
非照光タイプ（丸形）
| 動作機能 | モーメンタリ動作（自己復帰形） | オルタネイト動作（自己保持形） | □操作部の色
記号（色） |
|
|---|---|---|---|---|
| 形状 | 出力数 | セット形式 | セット形式 | |
| ハーフガード形
（形A22-H）  |
1a | 形A22-H□-10M | 形A22-H□-10A | Ｒ（赤）
Ｙ（黄） Ｇ（緑） Ｗ（白） Ａ（青） Ｂ（黒） |
| 1b | 形A22-H□-01M | 形A22-HR-01A | ||
| 1a1b | 形A22-H□-11M | 形A22-H□-11A | ||
| 2a | 形A22-H□-20M | 形A22-H□-20A | ||
| 2b | 形A22-H□-02M | 形A22-HR-02A | ||
| 小形（きのこ
タイプ） Φ30 （形A22-S）  |
1a | 形A22-S□-10M | - | |
| 1b | 形A22-S□-01M | |||
| 1a1b | 形A22-S□-11M | |||
| 2a | 形A22-S□-20M | |||
| 2b | 形A22-S□-02M | |||
注. 接点仕様は一般負荷用です。
非照光タイプ（角形）
| 動作機能 | モーメンタリ動作（自己復帰形） | オルタネイト動作（自己保持形） | □操作部の色
記号（色） |
|
|---|---|---|---|---|
| 形状 | 出力数 | セット形式 | セット形式 | |
| 正方形
突出形（形A22-C）  |
1a | 形A22-C□-10M | 形A22-C□-10A | Ｒ（赤）
Ｙ（黄） Ｇ（緑） Ｗ（白） Ａ（青） Ｂ（黒） |
| 1b | 形A22-C□-01M | 形A22-CG-01A | ||
| 1a1b | 形A22-C□-11M | 形A22-C□-11A | ||
| 2a | 形A22-C□-20M | 形A22-C□-20A | ||
| 2b | 形A22-C□-02M | 形A22-CG-02A | ||
| 正方形
ガード形（形A22-D）  |
1a | 形A22-D□-10M | 形A22-D□-10A | |
| 1b | 形A22-D□-01M | 形A22-DR-01A | ||
| 1a1b | 形A22-D□-11M | 形A22-D□-11A | ||
| 2a | 形A22-D□-20M | ── | ||
| 2b | 形A22-D□-02M | |||
注. 接点仕様は一般負荷用です。
照光タイプ（丸形）
| 動作機能 | モーメンタリ動作（自己復帰形） | オルタネイト動作（自己保持形） | □操作部の
色記号（色） |
|||
|---|---|---|---|---|---|---|
| 形状 | 出力数 | 照光 | 使用電圧 | セット形式 | セット形式 | |
| ハーフガード形
（形A22L-H） LED照光 （減圧ユニットなし）  |
1a | LED | AC/DC24V | 形A22L-H□-24A-10M | 形A22L-H□-24A-10A | Ｒ（赤）
Ｙ（黄） Ｇ（緑） Ｗ（白） Ａ（青） |
| 1b | 形A22L-HR-24A-01M | 形A22L-HW-24A-01A | ||||
| 1a1b | 形A22L-H□-24A-11M | 形A22L-H□-24A-11A | ||||
| 2a | 形A22L-H□-24A-20M | 形A22L-H□-24A-20A | ||||
| 2b | 形A22L-H□-24A-02M | ── | ||||
| ハーフガード形
（形A22L-H） LED減圧照光 （減圧ユニット付）  |
1a | AC100V | 形A22L-H□-T1-10M | 形A22L-H□-T1-10A | ||
| AC200V | 形A22L-H□-T2-10M | 形A22L-H□-T2-10A | ||||
| 1b | AC100V | 形A22L-H□-T1-01M | ── | |||
| AC200V | 形A22L-H□-T2-01M | 形A22L-HY-T2-01A | ||||
| 1a1b | AC100V | 形A22L-H□-T1-11M | 形A22L-HG-T1-11A | |||
| AC200V | 形A22L-H□-T2-11M | 形A22L-HR-T2-11A | ||||
| 2a | AC100V | 形A22L-H□-T1-20M | 形A22L-H□-T1-20A | |||
| AC200V | 形A22L-HG-T2-20M | 形A22L-H□-T2-20A | ||||
| 2b | AC100V | 形A22L-H□-T1-02M | ── | |||
注. 接点仕様は一般負荷用です。
照光タイプ（角形）
| 動作機能 | モーメンタリ動作（自己復帰形） | オルタネイト動作（自己保持形） | □操作部の
色記号（色） |
|||
|---|---|---|---|---|---|---|
| 形状 | 出力数 | 照光 | 使用電圧 | セット形式 | セット形式 | |
| 正方形
突出形（形A22L-C） LED照光 （減圧ユニットなし）  |
1a | LED | AC/DC24V | 形A22L-C□-24A-10M | 形A22L-C□-24A-10A | Ｒ（赤）
Ｙ（黄） Ｇ（緑） Ｗ（白） Ａ（青） |
| 1b | 形A22L-CR-24A-01M | ── | ||||
| 1a1b | 形A22L-C□-24A-11M | 形A22L-C□-24A-11A | ||||
| 2a | 形A22L-C□-24A-20M | 形A22L-C□-24A-20A | ||||
| 正方形
突出形（形A22L-C） LED減圧照光 （減圧ユニット付）  |
1a | AC100V | 形A22L-CW-T1-10M | 形A22L-C□-T1-10A | ||
| AC200V | 形A22L-C□-T2-10M | 形A22L-CG-T2-10A | ||||
| 1b | AC100V | ── | 形A22L-CＷ-T1-01A | |||
| AC200V | 形A22L-C□-T2-01M | ── | ||||
| 1a1b | AC100V | 形A22L-C□-T1-11M | 形A22L-C□-T1-11A | |||
| AC200V | 形A22L-C□-T2-11M | 形A22L-C□-T2-11A | ||||
| 2a | AC100V | 形A22L-C□-T1-20M | 形A22L-CG-T1-20A | |||
| AC200V | 形A22L-CG-T2-20M | 形A22L-C□-T2-20A | ||||
注. 接点仕様は一般負荷用です。
| 動作機能 | モーメンタリ動作（自己復帰形） | オルタネイト動作（自己保持形） | □操作部の
色記号（色） |
|||
|---|---|---|---|---|---|---|
| 形状 | 出力数 | 照光 | 使用電圧 | セット形式 | セット形式 | |
| 正方形
ガード形（形A22L-D） LED照光 （減圧ユニットなし）  |
1a | LED | AC/DC24V | 形A22L-D□-24A-10M | 形A22L-D□-24A-10A | Ｒ（赤）
Ｙ（黄） Ｇ（緑） Ｗ（白） Ａ（青） |
| 1b | 形A22L-D□-24A-01M | 形A22L-DY-24A-01A | ||||
| 1a1b | 形A22L-D□-24A-11M | 形A22L-D□-24A-11A | ||||
| 2a | 形A22L-D□-24A-20M | 形A22L-D□-24A-20A | ||||
| 2b | 形A22L-DA-24A-02M | 形A22L-DR-24A-02A | ||||
| 正方形
ガード形（形A22L-D） LED減圧照光 （減圧ユニット付）  |
1a | AC100V | 形A22L-D□-T1-10M | 形A22L-D□-T1-10A | ||
| AC200V | 形A22L-D□-T2-10M | 形A22L-D□-T2-10A | ||||
| 1b | AC100V | 形A22L-D□-T1-01M | ── | |||
| AC200V | 形A22L-DR-T2-01M | |||||
| 1a1b | AC100V | 形A22L-D□-T1-11M | 形A22L-DW-T1-11A | |||
| AC200V | 形A22L-D□-T2-11M | 形A22L-D□-T2-11A | ||||
| 2a | AC100V | 形A22L-D□-T1-20M | 形A22L-D□-T1-20A | |||
| AC200V | 形A22L-DG-T2-20M | 形A22L-D□-T2-20A | ||||
| 2b | AC100V | 形A22L-DR-T1-02M | ── | |||
注. 接点仕様は一般負荷用です。
単品形式
操作部・ランプ部・スイッチ部を別々にご注文できます。 セット組み合わせ発注形式では揃わない機種を組み合わせてご使用ください。 また、メンテパーツ品として在庫管理にもご利用ください。
操作部
非照光タイプ
| シール性 | IP65耐油形 | |||
|---|---|---|---|---|
| 形状 | ハーフガード形
 |
小形
（きのこタイプΦ30）  |
正方形突出形
 |
正方形ガード形
 |
| 操作部の色 | 形式 | 形式 | 形式 | 形式 |
| 赤 | 形A22-HR | 形A22-SR | 形A22-CR | 形A22-DR |
| 緑 | 形A22-HG | 形A22-SG | 形A22-CG | 形A22-DG |
| 黄 | 形A22-HY | 形A22-SY | 形A22-CY | 形A22-DY |
| 白 | 形A22-HW | 形A22-SW | ─ | 形A22-DW |
| 青 | 形A22-HA | 形A22-SA | 形A22-CA | 形A22-DA |
| 黒 | 形A22-HB | 形A22-SB | 形A22-CB | 形A22-DB |
照光タイプ
| シール性 | IP65 | ||
|---|---|---|---|
| 形状 | ハーフガード形
 |
正方形突出形
 |
正方形ガード形
 |
| 操作部の色 | 形式 | 形式 | 形式 |
| 赤 | 形A22L-HR | 形A22L-CR | 形A22L-DR |
| 緑 | 形A22L-HG | 形A22L-CG | 形A22L-DG |
| 黄 | 形A22L-HY | 形A22L-CY | 形A22L-DY |
| 白 | 形A22L-HW | 形A22L-CW | 形A22L-DW |
| 青 | 形A22L-HA | 形A22L-CA | ─ |
ランプ部
LED
| 使用電圧 | AC/DC6V | AC/DC12V | AC/DC24V | ||
|---|---|---|---|---|---|
| 形状 | 発光色 | 形式 | 形式 | 形式 | |
 |
AC/
DC用 |
赤 | 形A22-6AR | 形A22-12AR | 形A22-24AR |
| 緑 | 形A22-6AG | 形A22-12AG | 形A22-24AG | ||
| 黄＊ | 形A22-6AY | 形A22-12AY | 形A22-24AY | ||
| 青 | 形A22-6AA | 形A22-12AA | 形A22-24AA | ||
注. 減圧照光で使用する場合、形A22-24A□をご使用ください。24V以外のLEDランプはご使用できません。
＊操作部の色が黄色、または白色の場合に使用します。
スイッチ部（一般負荷）
減圧ユニットなし
| 分類
形状 |
非照光用
 |
照光用
 |
|||
|---|---|---|---|---|---|
| 動作機能 | モーメンタリ | オルタネイト | モーメンタリ | オルタネイト | |
| 接点構成 | 形式 | 形式 | 形式 | 形式 | |
| 一般負荷用 | 1a | 形A22-10M | 形A22-10A | 形A22L-10M | 形A22L-10A |
| 1b | 形A22-01M | 形A22-01A | 形A22L-01M | 形A22L-01A | |
| 1a1b | 形A22-11M | 形A22-11A | 形A22L-11M | 形A22L-11A | |
| 2a | 形A22-20M | 形A22-20A | 形A22L-20M | 形A22L-20A | |
| 2b | 形A22-02M | 形A22-02A | 形A22L-02M | 形A22L-02A | |
減圧ユニット付
| 分類
形状 |
照光用AC110V
 |
照光用AC220V
 |
|||
|---|---|---|---|---|---|
| 動作機能 | モーメンタリ | オルタネイト | モーメンタリ | オルタネイト | |
| 接点構成 | 形式 | 形式 | 形式 | 形式 | |
| 一般負荷用 | 1a | 形A22L-10M-T1 | 形A22L-10A-T1 | 形A22L-10M-T2 | 形A22L-10A-T2 |
| 1b | 形A22L-01M-T1 | 形A22L-01A-T1 | 形A22L-01M-T2 | 形A22L-01A-T2 | |
| 1a1b | 形A22L-11M-T1 | 形A22L-11A-T1 | 形A22L-11M-T2 | 形A22L-11A-T2 | |
| 2a | 形A22L-20M-T1 | 形A22L-20A-T1 | 形A22L-20M-T2 | 形A22L-20A-T2 | |
| 2b | 形A22L-02M-T1 | ─ | 形A22L-02M-T2 | ─ | |
注1. イラストは2a接点を代表として表わしています。
2. 減圧ユニット付のLEDランプは形A22-24A□をご使用ください。24V以外のLEDランプはご使用できません。
アクセサリ・工具（別売）
アクセサリ
| 種類 | 形状 | 分類 | 形式 | 備考 | |||
|---|---|---|---|---|---|---|---|
| スイッチユニット |  |
1a接点 | 一般負荷 | 形A22-10 | 通常は一般負荷用の1a接点（形
A22-10）・1b接点（形A22-01）ユ ニットを装備しています。 追加、または交換などの時に使用 します。 非照光タイプでスイッチユニット を3個取りつける場合、必ず3連ス ペーサ形A22Z-3003が必要です。 |
||
| 微小負荷 | 形A22-10S | ||||||
| 1b接点 | 一般負荷 | 形A22-01 | |||||
| 微小負荷 | 形A22-01S | ||||||
 |
2a一体接点 | 一般負荷 | 形A22-20 | ||||
| 微小負荷 | 形A22-20S | ||||||
| 2b一体接点 | 一般負荷 | 形A22-02 | |||||
| 微小負荷 | 形A22-02S | ||||||
| 1a1b一体接点 | 一般負荷 | 形A22-11 | |||||
| 照光ユニット |  |
ダイレクト照光 | 形A22-TN | ||||
| 減圧照光 | AC100V | 形A22-T1 | 照光方式を変更する時に使用しま
す。（LED専用） |
||||
| AC200V | 形A22-T2 | ||||||
| 取付台 |  |
モーメンタリ用 | 形A22-3200 | スイッチユニットや照光ユニット
などを単品で購入され、取りつけ る場合に使用します。 |
|||
| オルタネイト用 | 形A22-3210 | ||||||
| 銘板
ユニット |
一般形 |  |
彫刻板あり
（文字なし） |
白 | 形A22Z-3321 | 彫刻板の材質はアクリルです。 | |
| 赤 | 形A22Z-3322 | ||||||
| 黒 | 形A22Z-3323 | ||||||
| 彫刻板なし | 形A22Z-3320 | ||||||
| 大形 |  |
彫刻板あり
（文字なし） |
白 | 形A22Z-3331 | 彫刻板の材質はアクリルです | ||
| 赤 | 形A22Z-3332 | ||||||
| 黒 | 形A22Z-3333 | ||||||
| 彫刻板なし | 形A22Z-3330 | ||||||
| 回り止めリング |  |
丸形 | 形A22Z-3360 | 操作部の回り止め強度を上げる場
合に使用します。 |
|||
| 金属フランジ |  |
平形、突出形用 | 形A22Z-3580 | 標準品のフランジと交換して使用
します。 材質：銅合金にニッケルクロムメッキ 形M22には使用できません。 |
|||
| フルガード用 | 形A22Z-3582 | ||||||
| 防水キャップ |  |
平形用 | 形A22Z-3600F | 操作部内部への粉じん、水の侵入
を防止します。 色：半透明 材質：シリコン |
|||
| 突出形用 | 形A22Z-3600T | ||||||
| フルガード用 | 形A22Z-3600G | ||||||
| カラーキャップ |  |
赤 | 形A22Z-30TR | 照光押ボタンスイッチ（丸形）の操
作部の色を変更する場合に使用し ます。（ただし、ハーフガードには 使用できません） |
|||
| 緑 | 形A22Z-30TG | ||||||
| 黄 | 形A22Z-30TY | ||||||
| 白 | 形A22Z-30TW | ||||||
| 青 | 形A22Z-30TA | ||||||
| キャップ | 形A22用 |  |
突出形、フルガード、ハーフガード用 | 形A22Z-3490 | キャップの材質はポリカーボネイ
ト樹脂です。 |
||
| 形M22用 | 丸形用 | 形A22Z-3495 | |||||
| 3連スペーサ |  |
─ | 形A22Z-3003 | 非照光タイプでスイッチユニットを3個取り
つける場合に使用します。オルタネイト動 作、ツマミ形セレクタ、キー形セレクタは 構造上使用できません。きのこ形には内蔵 しております。データシートをご参照ください。 |
|||
| パネルプラグ |  |
丸形 | 形A22Z-3530 | あらかじめ増設するためにカット
したパネル穴を補完できます。 色：黒 |
|||
| コントロール
ボックス |
 |
1穴 | 形A22Z-B101 | 形A22Z-B1□には2a・2b・1a1b一
体接点は使用できません。 形A22Z-B2□には形A22シリーズの オルタネイトタイプ、2a・2b・ 1a1b一体接点は取りつけできません。 材質：ポリカーボネイト樹脂 |
|||
| 形A22Z-B201 | |||||||
| 1穴黄色ボックス | 形A22Z-B101Y | ||||||
| 形A22Z-B201Y | |||||||
| 2穴 | 形A22Z-B102 | ||||||
| 形A22Z-B202 | |||||||
| 3穴 | 形A22Z-B103 | ||||||
| 形A22Z-B203 | |||||||
| コネクタ |  |
適合電線径
（mm） |
Φ 7～9 | 形A22Z-3500-1 | プラスチック製でスイッチボック
スよりケーブルを引き出すときに 使用します。 データシートをご参照ください。 |
||
| Φ 9～11 | 形A22Z-3500-2 | ||||||
| Φ 25用リング |  |
─ | 形A22Z-R25 | 穴径φ25のパネルに取りつける時
に使用します。データシートをご 参照ください。本体には付属して いません。別途手配ください。 |
|||
| Φ 30用
樹脂アタッチメント |
 |
丸形 | 形A22Z-A30 | 穴径φ30のパネルに取りつける時
に使用します。データシートをご参照 ください。 |
|||
| ロックプレート |  |
─ | 形A22Z-3380 | スイッチ部のレバーを固定する場
合に使用します。 |
|||
| 簡易保護カバー |  |
─ | 形A22Z-3700 | パネル裏面からのゴミ等の侵入を
防ぎます。 |
|||
| 彫刻板 | 一般形用 |  |
文字なし | 黒 | 形A22Z-3443B | 一般形銘板ユニットに取り
つけ使用します。 データシート参照。 材質はアクリルです。 |
|
| 赤 | 形A22Z-3443R | ||||||
| 白 | 形A22Z-3443W | ||||||
| 透明 | 形A22Z-3443C | ||||||
| 文字あり | 赤地に白文字 | ◯ | 形A22Z-3443R-2 | ||||
| STOP | 形A22Z-3443R-4 | ||||||
| 停止 | 形A22Z-3443R-J4 | ||||||
| 赤地に黒文字 | 非常停止 | 形A22Z-3443R-J1 | |||||
| 黒地に白文字 | ｜ | 形A22Z-3443B-1 | |||||
| START | 形A22Z-3443B-3 | ||||||
| ON | 形A22Z-3443B-5 | ||||||
| OFF | 形A22Z-3443B-6 | ||||||
| UP | 形A22Z-3443B-7 | ||||||
| DOWN | 形A22Z-3443B-8 | ||||||
| POWERON | 形A22Z-3443B-9 | ||||||
| OFF-ON | 形A22Z-3443B-10 | ||||||
| 自動 | 形A22Z-3443B-J1 | ||||||
| 手動 | 形A22Z-3443B-J2 | ||||||
| 起動 | 形A22Z-3443B-J3 | ||||||
| 復帰 | 形A22Z-3443B-J4 | ||||||
| 入 | 形A22Z-3443B-J5 | ||||||
| 切 | 形A22Z-3443B-J6 | ||||||
| 電源 | 形A22Z-3443B-J7 | ||||||
| 運転 | 形A22Z-3443B-J8 | ||||||
| 上昇 | 形A22Z-3443B-J9 | ||||||
| 下降 | 形A22Z-3443B-J10 | ||||||
| 切-入 | 形A22Z-3443B-J11 | ||||||
| 手動-自動 | 形A22Z-3443B-J12 | ||||||
| 逆転-正転 | 形A22Z-3443B-J13 | ||||||
| 閉-開 | 形A22Z-3443B-J14 | ||||||
| 手動切自動 | 形A22Z-3443B-J15 | ||||||
| 大形用 |  |
文字なし | 黒 | 形A22Z-3453B | 大形銘板ユニットに取りつけ使用します。
データシートをご参照ください。 材質はアクリルです。 |
||
| 白 | 形A22Z-3453W | ||||||
| 透明 | 形A22Z-3453C | ||||||
| 非常
停止用 |
 |
黄地に黒文字 | Φ 60 | 形A22Z-3466-1 | 非常停止用スイッチの銘板
として使用します。 |
||
| Φ 90 | 形A22Z-3476-1 | ||||||
| 文字フィルム |  |
無印刷（丸形） | 形A22Z-3460 | フィルムに印刷した後照光
押ボタンスイッチ表示灯の プレートに貼りつけ使用します。 （裏面に粘着剤を塗布しています。） |
|||
| 文字印刷
（丸形） |
｜ | 形A22Z-3460-1 | |||||
| ◯ | 形A22Z-3460-2 | ||||||
| START | 形A22Z-3460-3 | ||||||
| 無印刷（角形） | 形A22Z-3480 | ||||||
工具
| 種類 | 形状 | 分類 | 形式 | 備考 |
|---|---|---|---|---|
| ランプ交換工具 |  |
─ | 形A22Z-3901 | ゴム製で、ランプ部の着脱が容易に
行えます。 |
| 締めつけ工具 |  |
─ | 形A22Z-3905 | パネルの裏面からの取りつけナット
の締めつけおよび非常停止スイッチ （照光タイプ）のキャップ交換時に 使用します。 |
| キャップ
締めつけ工具 |
 |
─ | 形A22Z-3908 | ハーフガード形押ボタンスイッチの
キャップの交換に使用します。 |
| 角キャップ
引き抜き工具 |
 |
─ | 形A3PJ-5080 | 角形照光押ボタンスイッチ、表示灯
のキャップを外すときに使用します。 |
