(単位:mm)

・外形寸法は、スイッチ出力数2の場合です。
・非照光の場合はランプ端子はついていません。

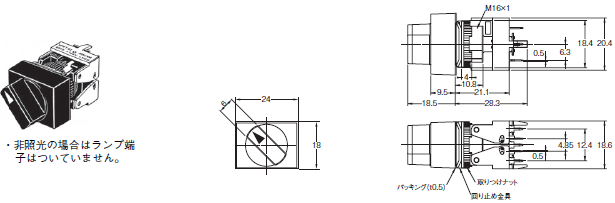

長方形/形A165□-J
はんだづけ端子/タブ端子#110

A165S / W 外形寸法 2

パネル加工図は、下記をご参照ください。

正方形/形A165□-A
はんだづけ端子/タブ端子#110

A165S / W 外形寸法 3

パネル加工図は、下記をご参照ください。

丸形/形A165□-T
はんだづけ端子/タブ端子#110

A165S / W 外形寸法 4

パネル加工図は、下記をご参照ください。

・外形寸法は、スイッチ出力数2の場合です。
・長方形を代表として記載しています。

長方形/形A165□-J
プリント基板端子

A165S / W 外形寸法 6

パネル加工図は、下記をご参照ください。

長方形/形A165W□-J□-T1
減圧照光
はんだづけ端子/タブ端子#110

A165S / W 外形寸法 7

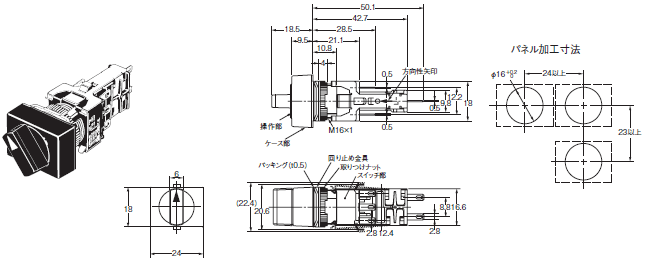

長方形/形A165□-2S
クイックコネクタ

A165S / W 外形寸法 8

注. 指定のない部分の寸法公差は±0.4mmです。

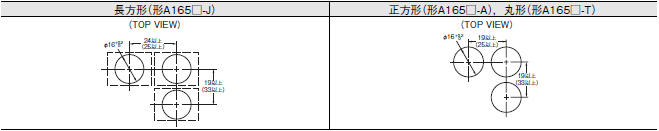

パネル加工図

はんだづけ端子用/クイックコネクタ用

A165S / W 外形寸法 11

注. ・取りつけパネルの板厚は0.5~3.2mmにしてください。
   ・パネルに塗装等の外装処理を施工される場合、指定のパネル加工寸法は、外装処理後の寸法となるように考慮してください。
   ・( )内はクイックコネクタ用の値です。

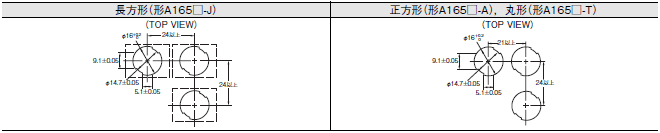

プリント基板端子用

A165S / W 外形寸法 12

注. ・となり合う取りつけ穴の中心間ピッチの公差は±0.1以内としてください。
   ・取りつけパネルの板厚は0.5~3.2mmにしてください。ただしスイッチカードまたは、防塵カバー使用時の取りつけパネルの板厚は0.5~2mmにしてください。
   ・パネルに塗装等の外装処理を施工される場合、指定のパネル加工寸法は、外装処理後の寸法となるように考慮してください。

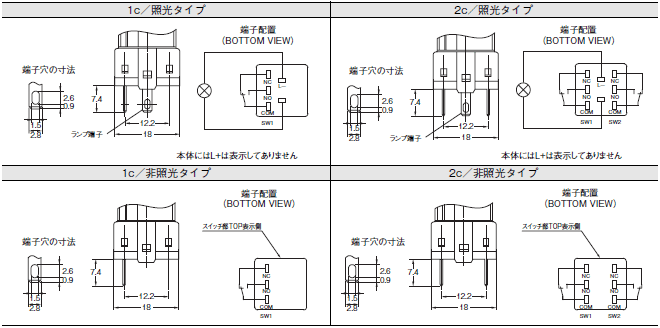

端子配置図

はんだづけ端子 減圧ユニットなし

(ツマミ形セレクタスイッチの非照光とキー形セレクタスイッチにはランプ端子はついていません)

A165S / W 外形寸法 14

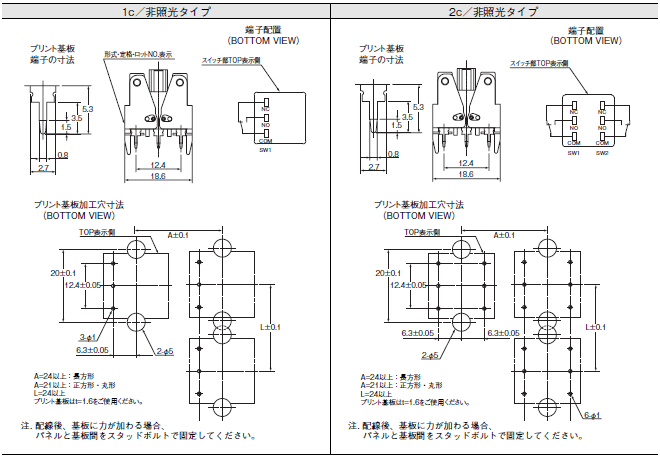

プリント基板端子

プリント基板端子

(ツマミ形セレクタスイッチの非照光とキー形セレクタスイッチにはランプ端子はついていません)

A165S / W 外形寸法 16
