主な仕様

形式 E5CC-T E5EC-T E5AC-T
サイズ（mm） 前面：48×48　奥行：60 前面：48×96　奥行：60 前面：96×96　奥行：60
センサ入力 全機種：熱電対、白金測温抵抗体、非接触温度センサ（ES1B）、
アナログ入力（電圧、電流）切替可能
指示精度
（周囲温度23℃）		 熱電対：
（指示値の±0.3%または±1℃の大きい方）
±1ディジット以下
白金測温抵抗体：
（指示値の±0.2%または±0.8℃の大きい方）
±1ディジット以下
アナログ入力：±0.2%FS±1ディジット以下
CT入力：±5%FS±1ディジット以下		 熱電対：
（指示値の±0.3%または±1℃の大きい方）
±1ディジット以下
白金測温抵抗体：
（指示値の±0.2%または±0.8℃の大きい方）
±1ディジット以下
アナログ入力：±0.2%FS±1ディジット以下
CT入力：±5%FS±1ディジット以下
ポテンショメータ入力：±5%FS±1ディジット以下
入力
サンプリング
周期		 50ms
制御出力 リレー出力、電圧出力（SSR駆動）、
リニア電流出力（機種による）*		 リレー出力、電圧出力（SSR駆動）、リニア電流出力、
位置比例用リレー出力（機種による）*
イベント入力 2点または4点（機種による） 2点、4点、および6点（機種による）
プログラムの切替およびラン/リセット、オート/マニュアルの切替、正/逆動作反転、
プログラムSPモード/定値SPモード切替、100%AT実行/中止、40%AT実行/中止、
全PID組100%実行/中止、全PID組40%AT実行/中止、設定変更許可/禁止、
通信書込許可/禁止、警報ラッチ解除、ホールド/ホールド解除、アドバンス、
ウエイト有効/無効のいずれかを割付
補助出力 3点 4点
制御出力、警報、ヒータ断線警報、SSR故障警報、入力異常（S.ERR）、総合警報、RUN中、
プログラムエンド、ステージ、タイムシグナル、内部補助リレーのいずれかを割付
伝送出力 1点（機種による：伝送出力ありタイプ）
目標値、ランプ目標値、現在値、操作量、バルブ開度のいずれかを割付
端子サイズ M3
取得規格

* 位置比例制御タイプは2014年5月発売予定

プログラム制御機能

プログラム（パターン）数 8
セグメント（ステップ）数 32
セグメント方式 時間設定（目標値、時間でセグメントを設定）
傾き設定（セグメント形式、目標値、傾き、時間でセグメントを設定）
セグメント時間 0時間0分～99時間59分
0分0秒～99分59秒
警報設定 プログラムごとに設定
リセット時動作 制御停止、定値制御から選択可能
電源投入後動作 継続、リセット、ラン、マニュアルモードからの選択可能
PID組 組数 8組
設定方式 プログラムごとに設定（PID組自動選択機能あり）
警報SP選択 ランプ中目標値、ターゲット目標値から選択可能
プログラム状態制御 セグメント操作 アドバンス、セグメントジャンプ、ホールド、ウエイト
プログラム操作 プログラムリピート、プログラムリンク
ウエイト ウエイト方式 セグメント終了時
ウエイト幅設定 全プログラム共通のウエイト幅
タイムシグナル 出力点数 2点
ON/OFF回数 各1回/点
設定方式 プログラムごとに設定
プログラムステータス出力 プログラムエンド出力（パルス幅が設定可能）、ラン中出力、ステージ出力
プログラム開始時動作 PVスタート SPスタート、 PVスタート（勾配優先）から選択可能
スタンバイ 0時間0分～99時間59分
0日0時間～99日23時間
運転終了後動作 リセット、継続、定値SPモードから選択可能
プログラムSPシフト 全プログラム共通のプログラムSPシフト値

アプリケーション例

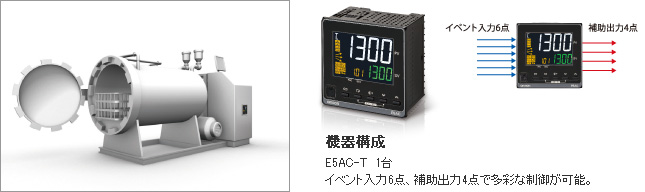

● 食品／薬品滅菌装置

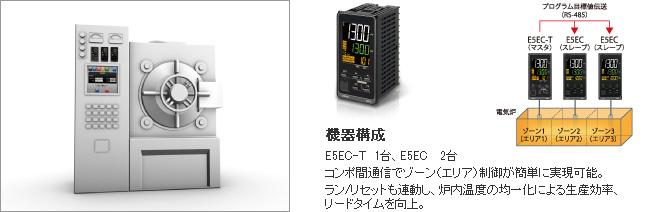

● 電気炉

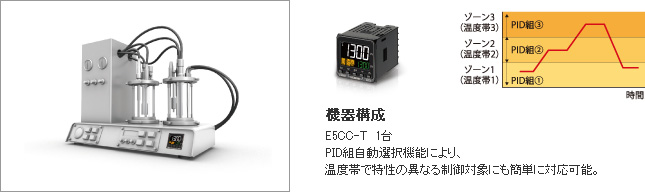

● 理化学機器／卓上試験装置
