保全対応保全時のお困り事も解消
さらに保全対応がしやすく、早期復旧をサポート
パワーサプライの保全でこんな悩みはありませんか？
装置が停止、パワーサプライの出力が出ていない
悩み
- 何が原因かわからない
- 再現しない
- パワーサプライを交換しても不具合が再発する
原因を特定するために、配線取り外しとテスタによる検査が必要なため、対策に時間と工数がかかりました。
S8VK-WAで保全の悩みを解消
S8VK-WAなら
何をすればよいか？が分かる「保全箇所お知らせ機能」を搭載
S8VK-WAなら、パワーサプライの入力側/機器本体/出力側のどこに原因があるのか、配線取り外しやテスタがなくても簡単に分かります。
LEDと信号出力でパワーサプライの状態をお知らせ
LEDと連動する信号出力で、制御盤を閉じた状態でも、コントローラなどを使用して、パワーサプライの状態が確認可能です。不具合の状況と、必要なメンテナンスが明確になり、ダウンタイムの削減に貢献します。
| LED | 出力信号 | |
|---|---|---|
| INPUT OK |  |
─ |
| Iout >100% |  |
OFF |
| DC OK | |
ON |
各LED/信号の働き
- INPUT OK LED ・・・・・・・・ 入力電圧が許容範囲下限値以上の時に点灯
- Iout >100% LED/信号 ・・・・・ 出力電流が定格出力電流を超える時に点灯/出力
- DC OK LED/信号 ・・・・・・・ 出力電圧が定格出力電圧の90％以上の時に点灯/出力
状態異常なし
| LED | 出力信号 | |
|---|---|---|
| INPUT OK | |
─ |
| Iout >100% |  |
ON |
| DC OK | |
ON |
各LED/信号の働き
- INPUT OK LED ・・・・・・・・ 入力電圧が許容範囲下限値以上の時に点灯
- Iout >100% LED/信号 ・・・・・ 出力電流が定格出力電流を超える時に点灯/出力
- DC OK LED/信号 ・・・・・・・ 出力電圧が定格出力電圧の90％以上の時に点灯/出力

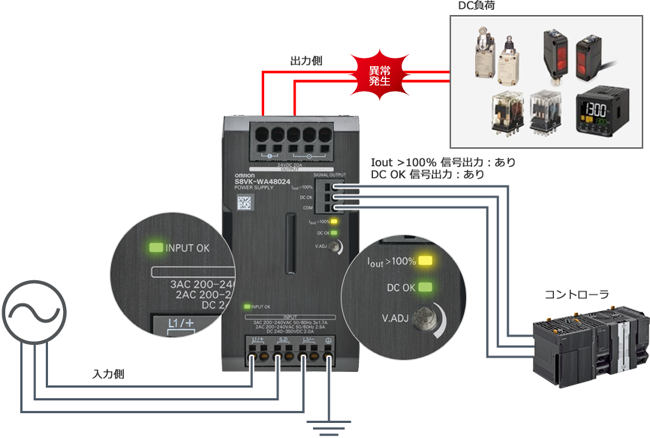

状態負荷が定格より大きい
必要なメンテナンス
負荷軽減／パワーサプライ容量アップ

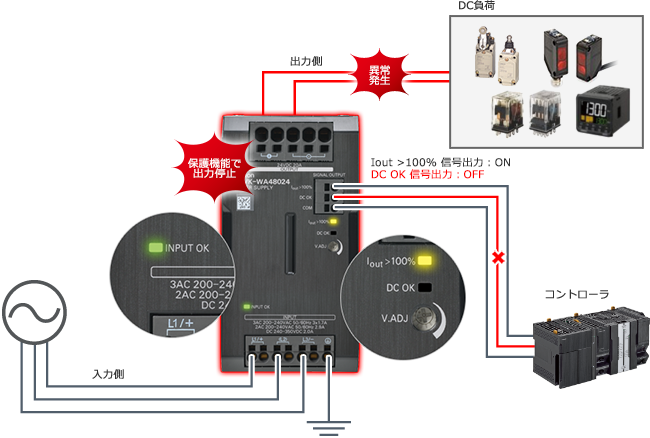

【出力が出ない時のよくある原因】接続負荷の過負荷／短絡
パワーサプライには出力電流を制限する保護機能があります。過負荷/短絡などで保護機能がはたらいている可能性があります。
| LED | 出力信号 | |
|---|---|---|
| INPUT OK | |
─ |
| Iout >100% | |
ON |
| DC OK | |
OFF |
各LED/信号の働き
- INPUT OK LED ・・・・・・・・ 入力電圧が許容範囲下限値以上の時に点灯
- Iout >100% LED/信号 ・・・・・ 出力電流が定格出力電流を超える時に点灯/出力
- DC OK LED/信号 ・・・・・・・ 出力電圧が定格出力電圧の90％以上の時に点灯/出力
状態出力短絡
必要なメンテナンス
負荷軽減／パワーサプライ容量アップ
【出力が出ない時のよくある原因】接続負荷の過負荷／短絡
パワーサプライには出力電流を制限する保護機能があります。過負荷/短絡などで保護機能がはたらいている可能性があります。
| LED | 出力信号 | |
|---|---|---|
| INPUT OK | |
─ |
| Iout >100% | |
OFF |
| DC OK | |
OFF |
各LED/信号の働き
- INPUT OK LED ・・・・・・・・ 入力電圧が許容範囲下限値以上の時に点灯
- Iout >100% LED/信号 ・・・・・ 出力電流が定格出力電流を超える時に点灯/出力
- DC OK LED/信号 ・・・・・・・ 出力電圧が定格出力電圧の90％以上の時に点灯/出力
状態パワーサプライ故障／過電圧保護
必要なメンテナンス
故障原因の確認／改善、パワーサプライの交換
【出力が出ない時のよくある原因】パワーサプライの寿命または外部ノイズによる誤動作
パワーサプライが寿命になると、定格出力が出なくなります。また、外部からのノイズなどで保護回路が誤動作し、出力を停止する場合があります。
| LED | 出力信号 | |
|---|---|---|
| INPUT OK | |
─ |
| Iout >100% | |
OFF |
| DC OK | |
OFF |
各LED/信号の働き
- INPUT OK LED ・・・・・・・・ 入力電圧が許容範囲下限値以上の時に点灯
- Iout >100% LED/信号 ・・・・・ 出力電流が定格出力電流を超える時に点灯/出力
- DC OK LED/信号 ・・・・・・・ 出力電圧が定格出力電圧の90％以上の時に点灯/出力
状態入力なし
必要なメンテナンス
入力電圧確認
【出力が出ない時のよくある原因】入力電圧が低い
入力電圧が定格入力電圧以下になっている可能性があります。
