マイカタログに追加電力調整器とは、主に温度調節器の4 ～ 20mAなどのアナログ信号、またはボリウムによる手動設定などを受けて、位相制御／最適サイクル制御によりヒータの電力量を無段階に調整する機器です。ここでは電力調整器の参考資料を示します。
ヒューズの接続について（定電流タイプ）ヒューズの接続について（定電流タイプ）
定電流タイプでは、負荷短絡による形G3PW（電力調整器）の保護はできません。
短絡電流が流れた場合は、定電流機能・過電流保護機能が働く前に素子が破壊されます。短絡事故から形G3PWを保護するためには速断ヒューズの接続をお願いいたします。
速断ヒューズの選定
| 製品形式 | ヒューズ形式 | ヒューズホルダー |
| 形G3PW-A220E□-□□□ | CR6L-20/UL | CMS-4 |
| 形G3PW-A245E□-□□□ | CR6L-50/UL | |
| 形G3PW-A260E□-□□□ | CR6L-75/UL | CMS-5 |
ページ先頭へ戻る形G3PW 位相制御時の出力モード

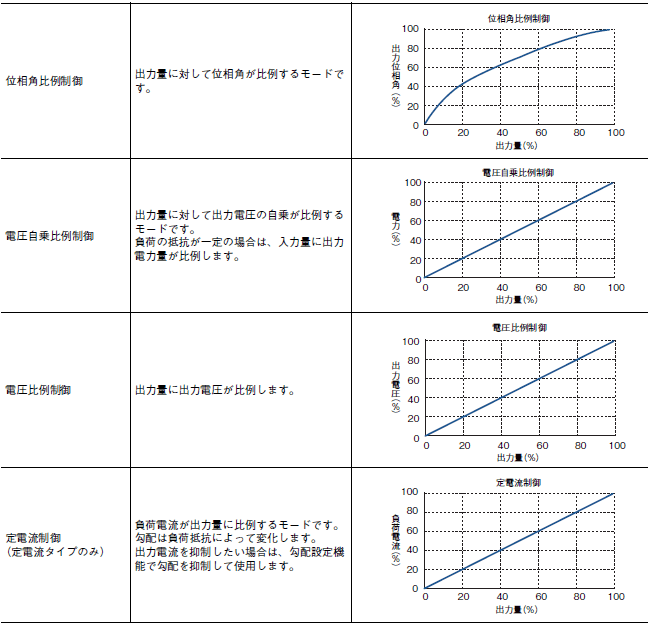

形G3PWは、制御方式が「位相制御」のとき、出力量に対する制御量の関係を以下の4つのモードの中から選択することができます。
形G3PW 配線方法について

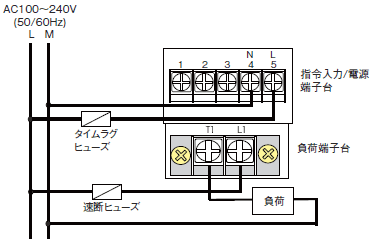

電源・負荷回路の配線
- 最初に負荷端子台のT1側に負荷をつないで電源に接続し、L1側にはそのまま速断ヒューズを介して電源に接続します。
- 次に指令入力・電源端子台の4（N）、5（L）にAC 電源を接続します。
- AC電源の接地/非接地極性と 形G3PWの端子台の極性は関係ありませんが、指令入力・電源端子台の4（N）、5（L）と、負荷端子台のT1、L1には、それぞれ同相の電源を接続してください。
- 負荷は、必ず負荷端子台のT1側に接続してください。
指令入力・電源端子台への配線
電圧入力時（DC 1～5V）

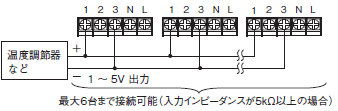

電圧入力で使用する場合は、端子1-3にそれぞれ+、－信号線を接続してください。
例）
リニア電圧出力の場合、入力インピーダンスが5kΩ以上のとき、6台まで接続可能
電流入力時（DC4～20mA）

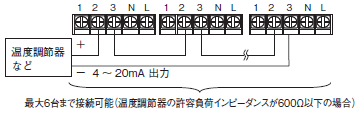

電流入力で使用する場合は、端子2-3にそれぞれ+、－信号線を接続してください。
例）
電流出力の温度調節器が入力インピーダンスが600Ωまでの場合、6台まで接続可能
ON/OFF電圧入力時（DC 0/5V）
ON/OFF電圧入力で使用する場合は、端子1-3にそれぞれ+、－信号線を接続して、指令電圧は0／5Vを使用してください。
指令電圧に5V以上の電圧を印加すると本製品が故障する恐れがあります。
5V以上の電圧で使用する場合は、下図のように1番端子側に抵抗を挿入し、1－3番端子に5Vが印加されるよう分圧して使用してください。1－3番端子間の内部インピーダンスは30.1kΩです。
形G3PWの配線方法についての詳細は、ユーザーズマニュアルをご確認ください。
「参照：形G3PW 電力調整器ユーザーズマニュアル（カタログ番号：SGFR-702）」
生産終了品との比較

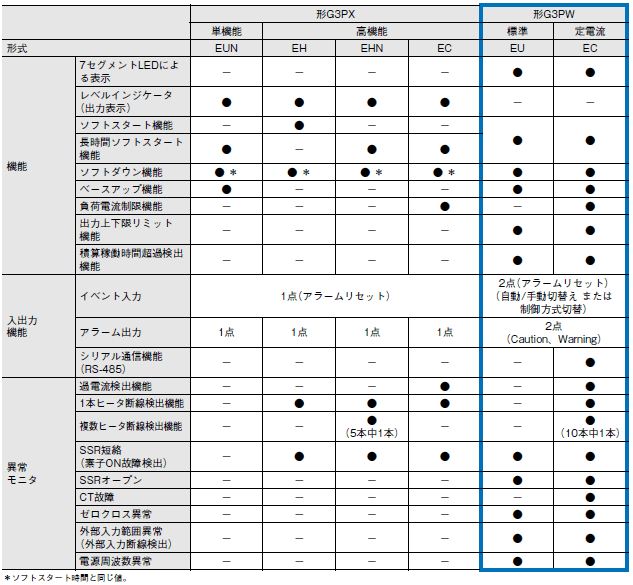

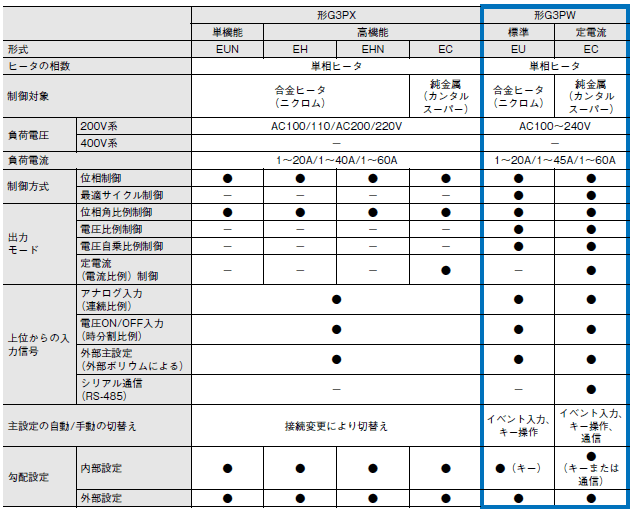

形G3PX（生産終了品）と、形G3PW（現行品）の比較を以下表に記載します。
-
PDF版をダウンロード 2012KB
