(単位:mm)

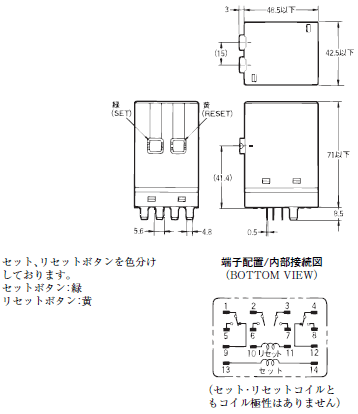

本体

形G7K-412S

G7K 外形寸法 2

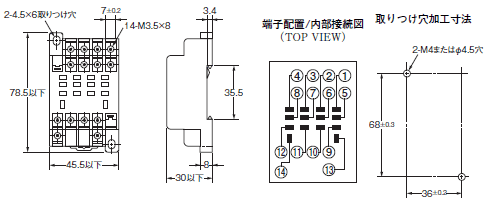

接続ソケット(別売)

形PTF14A
表面接続ソケット

G7K 外形寸法 4

レール取りつけ、ねじ締め取りつけ共用

保持金具
形PKC

G7K 外形寸法 5

ソケットの取りつけの高さ

G7K 外形寸法 6

注1. ソケット形PTF14Aは、10A・240Vmax.定格ですが、形G7K-412Sは通電電流3Aとなっていますので、接点定格内でご使用ください。
注2. 形G7Kと形PTF14Aの保持金具として、形PKC1セット(2個入り)をご使用ください。
注3. 形PTF14Aソケットへ保持金具を差し込み、保持金具が抜けないことを確認してから、ご使用ください。
注4. セット、リセットボタンを色分けしております。
    セットボタン:緑
    リセットボタン:黄
注5. 表面接続ソケットでねじ締め接続をされる場合、圧着端子など適当な接続端子をお使いになるか、接続線をゆるみのないように確実にねじ締めしてください。適正締めつけトルクは0.78~1.18N・mです。
注6. 配線にはリード線に適度の余裕をもたせ、端子に無理な力(2N以上)が加わらないようにしてください。また端末処理を十分に行い、ヒゲなどによる短絡のないようにしてください。
