(単位:mm)

MM 外形寸法 1

本体

露出形

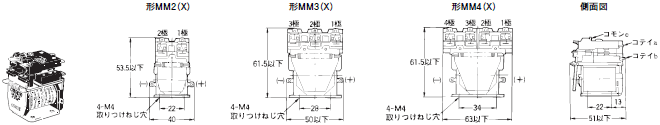

はんだづけ端子
形MM2(X) 形MM4(X)
形MM3(X)

MM 外形寸法 4

このイラストは形MM2です。
形MM□XのコモンCは(+)に接続してください。

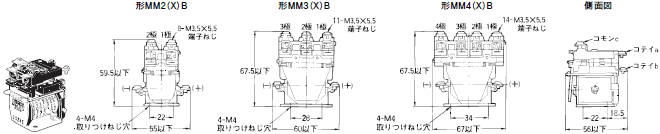

ねじ締め端子
形MM2(X)B 形MM4(X)B
形MM3(X)B

MM 外形寸法 5

このイラストは形MM2Bです。
形MM□XBのコモンCは(+)に接続してください。

取りつけ穴加工寸法
直取りつけの場合

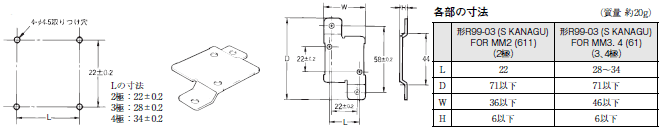

取りつけ金具(S金具) 露出形の取りつけには、S金具も使用できます。
形R99-03 (S KANAGU) FOR MM□

MM 外形寸法 8

ケース入り形

プラグイン端子

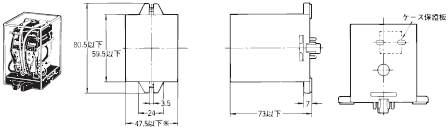

形MM2P(N、-D)
形MM2XP(N、-D)

MM 外形寸法 10

このイラストは形MM2Pです。
形MM2XP(N、-D)については図のように3-φ10 穴がケース側面にあいています。
※ また、ケース保護板付により寸法幅は48mm以下となります。

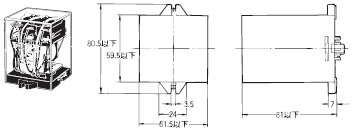

形MM3P(N)

MM 外形寸法 11

このイラストは形MM3Pです。

形MM3XP(N)

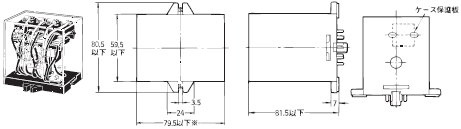

形MM4P(N、-D)
形MM4XP(N、-D)

MM 外形寸法 12

このイラストは形MM4Pです。
形MM □XP(N、-D)については図のように3-φ10 穴がケース側面にあいています。
※また、ケース保護板付により寸法幅は80mm以下となります。

MM 外形寸法 13

本体

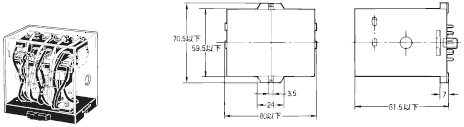

形MM4P-JD

MM 外形寸法 15

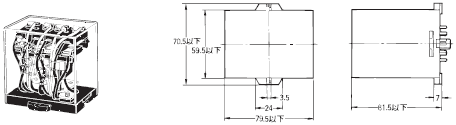

形MM4XP-JD

MM 外形寸法 16
