XS2

丸型防水コネクタ(M12)

XS2

省工数・省メンテナンス・耐環境性を追求したFA用防水コネクタ

※ Web特別価格提供品

(単位:mm)

XS2W ケーブル付コネクタ ソケット/プラグ 両側コネクタ

ストレート(ソケット)/ストレート(プラグ)
難燃性、PVCロボットケーブル
形XS2W-D421-□81-F
耐スパッタケーブル
形XS2W-D421-D81-SA
標準ケーブル(5芯)
形XS2W-D521-□G1-A

XS2 外形寸法 1

L形/L形
難燃性、PVCロボットケーブル
形XS2W-D422-□81-F

XS2 外形寸法 2

ストレート(ソケット)/L形(プラグ)
難燃性、PVCロボットケーブル
形XS2W-D423-□81-F

XS2 外形寸法 3

L形(ソケット)/ストレート(プラグ)
難燃性、PVCロボットケーブル
形XS2W-D421-□81-F

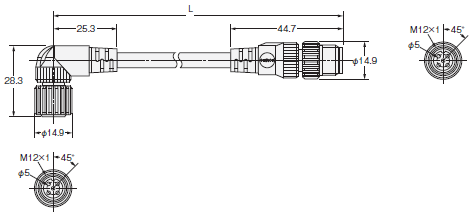

XS2 外形寸法 4

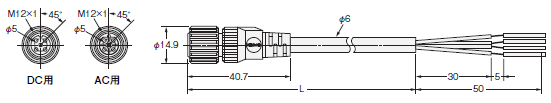

XS2F ケーブル付コネクタ ソケット 片側コネクタ

ストレート
難燃性、PVCロボットケーブル
形XS2F-D421-□□0-F
形XS2F-A421-□□0-F
標準PVCケーブル(DC無極性用)
形XS2F-D421-□□0
形XS2F-A421-□□0
難燃性、PVCロボットケーブル(形E2E旧ピン配線用)
形XS2F-D421-□□0
耐熱ケーブル(105℃)
形XS2F-E421-□80-E
耐スパッタケーブル
形XS2F-D421-□80-SA

XS2 外形寸法 5

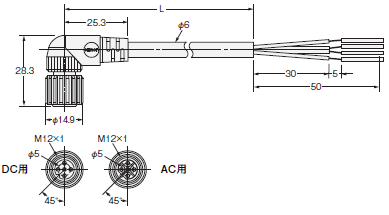

L形
難燃性、PVCロボットケーブル
形XS2F-D422-□□0-F
形XS2F-A422-□□0-F
標準PVCケーブル(DC無極性用)
形XS2F-D422-□□0
形XS2F-A422-□□0
難燃性、PVCロボットケーブル(形E2E旧ピン配線用)
形XS2F-D422-□□0
耐熱ケーブル(105℃)
形XS2F-E422-□80-E

XS2 外形寸法 6

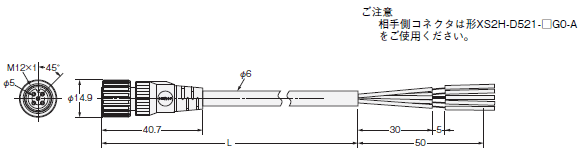

ストレート
標準PVCケーブル
形XS2F-D521-□G0-A

XS2 外形寸法 7

L形
標準PVCケーブル
形XS2F-D522-□G0-A

XS2 外形寸法 8

XS2F-G/H ケーブル付コネクタ ソケット 片側コネクタ ねじ緩み防止構造タイプ

ストレート
形XS2F-G421-□80-F
形XS2F-G421-□90-F

XS2 外形寸法 9

L形
形XS2F-G422-□80-F
形XS2F-G422-□90-F

XS2 外形寸法 10

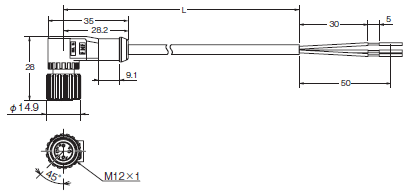

XS2F ケーブル付コネクタ ソケット 片側コネクタ LED付

L形
形XS2F-M12PVC3A□MPLED
形XS2F-M12PVC4A□MPLED

XS2 外形寸法 11

XS2H ケーブル付コネクタ プラグ 片側コネクタ

ストレート(4極)
難燃性、PVCロボットケーブル 形XS2H-□421-□□0-F
耐スパッタケーブル 形XS2H-D421-□80-SA

XS2 外形寸法 12

ストレート(5極)

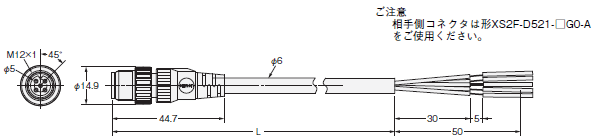

標準ケーブル 形XS2H-D521-□G0-A(DC用)

XS2 外形寸法 13

XS2□ ケーブル付コネクタ(8極タイプ)

プラグ片側コネクタ(M12)
形XS2H

XS2 外形寸法 14

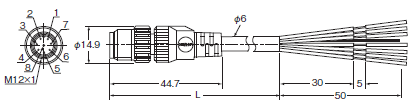

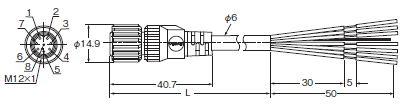

ソケット片側コネクタ(M12)
形XS2F

XS2 外形寸法 15

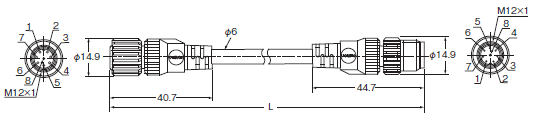

ソケット/プラグ両側コネクタ(M12)
形XS2W

XS2 外形寸法 16

パネル取りつけ用コネクタソケット(M12)
リアロックタイプ
形XS2P-D821-2(ソルダーカップ端子)

XS2 外形寸法 17

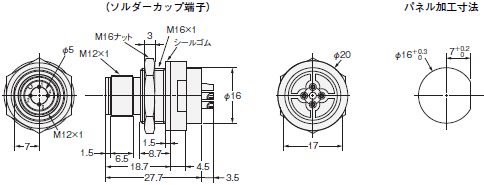

パネル取りつけ用コネクタプラグ(M12)
フロントロックタイプ
形XS2M-D824-4(ソルダーカップ端子)

XS2 外形寸法 18

パネル取りつけ用コネクタソケット(M12)
フロントロックタイプ
形XS2P-D822-2(ソルダーカップ端子)

XS2 外形寸法 19
XS2 外形寸法 20

XS2G 組立式コネクタ プラグ(圧着タイプ/はんだタイプ)

ストレートタイプ
形XS2G-□4C□(圧着タイプ)
形XS2G-□42□(はんだタイプ)

XS2 外形寸法 21

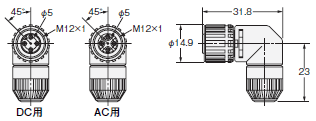

L形タイプ
形XS2G-D42□(はんだタイプ)

XS2 外形寸法 22

XS2U 形XS2G用圧着コンタクト

形XS2U-312□

XS2 外形寸法 23

※圧着には専用工具が必要です。詳細はカタログをご覧ください。

XS2C 組立式コネクタ ソケット(圧着タイプ/はんだタイプ)

ストレートタイプ

XS2 外形寸法 25

L 形タイプ

XS2 外形寸法 26

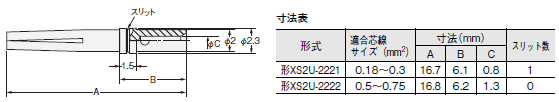

XS2U 形XS2C用圧着コンタクト

ソケットコンタクト

XS2 外形寸法 27

※圧着には専用工具が必要です。詳細はカタログをご覧ください。

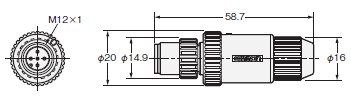

XS2G 組立式コネクタ プラグ(ねじ結線タイプ)

ストレートタイプ
適合ケーブル外径φ8用
形XS2G-D5S7(5極)
形XS2G-D4S7(4極)
適合ケーブル外径φ7用
形XS2G-D5S9(5極)
形XS2G-D4S9(4極)

XS2 外形寸法 29

ストレートタイプ
適合ケーブル外径φ6用
形XS2G-D5S1(5極)
形XS2G-D4S1(4極)
適合ケーブル外径φ4用
形XS2G-D4S3(4極)
適合ケーブル外径φ3用
形XS2G-D4S5(4極)

XS2 外形寸法 30

L型タイプ
適合ケーブル外径φ6用
形XS2G-D5S2(5極)
形XS2G-D4S2(4極)
適合ケーブル外径φ4用
形XS2G-D4S4(4極)
適合ケーブル外径φ3用
形XS2G-D4S6(4極)

XS2 外形寸法 31

XS2C 組立式コネクタ ソケット(ねじ結線タイプ)

ストレートタイプ
適合ケーブル外径φ8用
形XS2C-D5S7(5極)
形XS2C-D4S7(4極)
適合ケーブル外径φ7用
形XS2C-D5S9(5極)
形XS2C-D4S9(4極)

XS2 外形寸法 32

ストレートタイプ
適合ケーブル外径φ6用
形XS2C-D5S1(5極)
形XS2C-D4S1(4極)
適合ケーブル外径φ4用
形XS2C-D4S3(4極)
適合ケーブル外径φ3用
形XS2C-D4S5(4極)

XS2 外形寸法 33

L型タイプ
適合ケーブル外径φ6用
形XS2C-D5S2(5極)
形XS2C-D4S2(4極)
適合ケーブル外径φ4用
形XS2C-D4S4(4極)
適合ケーブル外径φ3用
形XS2C-D4S6(4極)

XS2 外形寸法 34

XS2P 中継ボックス用コネクタ ソケット(パネル取付タイプ)

リアロックタイプ
形XS2P-□421-2(ソルダーカップ端子)

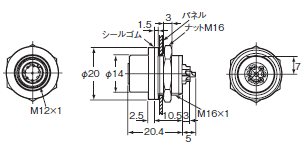

XS2 外形寸法 35

フロントロックタイプ
形XS2P-□422-1(ディップ端子)
形XS2P-□422-2(ソルダーカップ端子)

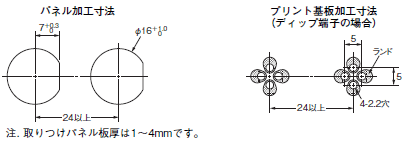

XS2 外形寸法 36

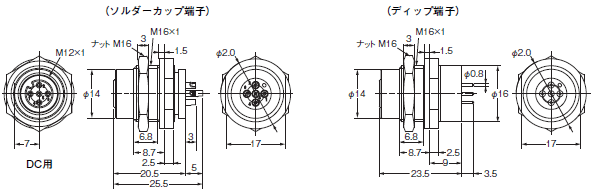

フロントロックタイプ
形XS2P-D522-1(ディップ端子)
形XS2P-D522-2(ソルダーカップ端子)

XS2 外形寸法 37
XS2 外形寸法 38

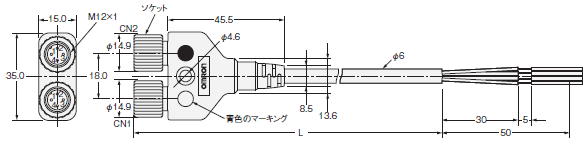

XS2R Y字形ジョイント プラグ/ソケット

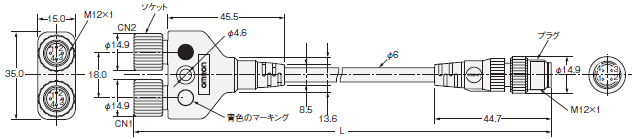

Y字形ジョイント プラグ/ソケット 両側コネクタ
形XS2R-D426-□11-F

XS2 外形寸法 39

Y字形ジョイント ソケット 片側コネクタ
形XS2R-D426-□10-F

XS2 外形寸法 40

Y字形ジョイント プラグ/ソケット ケーブルなし
形XS2R-D426-1

XS2 外形寸法 41

XS2R T字形ジョイント プラグ/ソケット

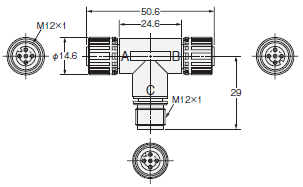

集合タイプ
形XS2R-D422-1
形XS2R-D422-5

XS2 外形寸法 42

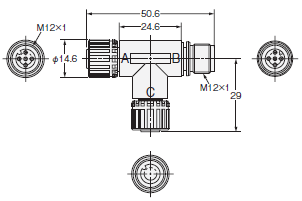

分岐タイプ
形XS2R-D423-1

XS2 外形寸法 43

デイジーチェーンタイプ
形XS2R-D424-1

XS2 外形寸法 44

XS2M センサ組込み用コネクタ プラグ

ねじ付埋込みタイプ
形XS2M-D421(DC用)
形XS2M-A421(AC用)

XS2 外形寸法 45

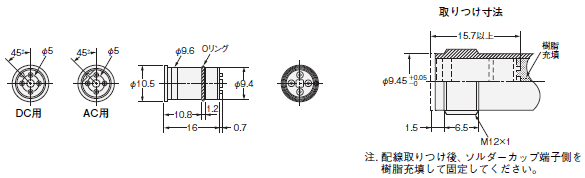

ねじなし埋込みタイプ
形XS2M-D422(DC用)
形XS2M-A422(AC用)

XS2 外形寸法 46

XS2M パネル取りつけ用コネクタ プラグ

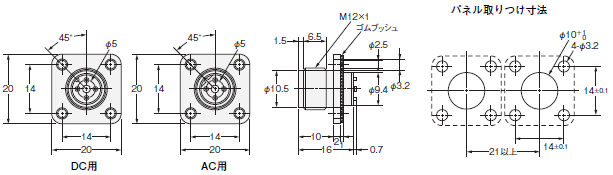

フランジ取りつけタイプ
形XS2M-D423(DC用)
形XS2M-A423(AC用)

XS2 外形寸法 47

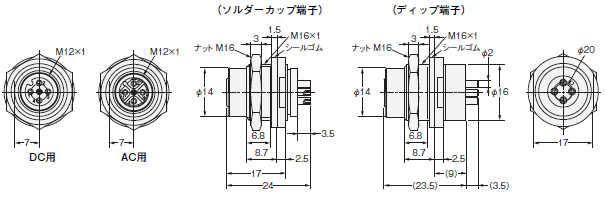

ねじ取りつけタイプ
形XS2M-□424-1 ディップ用(樹脂ボディ)
形XS2M-□424-2 ソルダーカップ端子(樹脂ボディ)
形XS2M-D424-3 ディップ端子(金属ボディ)
形XS2M-D424-4 ソルダーカップ端子(金属ボディ)

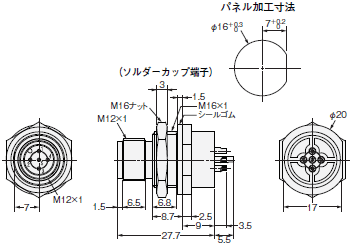

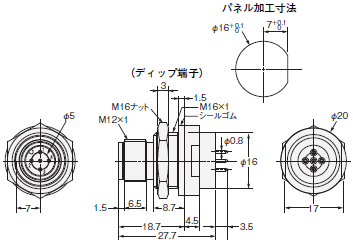

XS2 外形寸法 48

ねじ取りつけタイプ
形XS2M-D524-1 ディップ端子用(樹脂ボディ)
形XS2M-D524-2 ソルダーカップ端子用(樹脂ボディ)
形XS2M-D524-3 ディップ端子用(金属ボディ)
形XS2M-D524-4 ソルダーカップ端子用(金属ボディ)

XS2 外形寸法 49

共通のアクセサリ・工具(別売)

コネクタ用カバー

防水カバー
形XS2Z-11

XS2 外形寸法 52

形XS2Z-22

XS2 外形寸法 53
