3G3RV-V1

高機能型汎用インバータ

3G3RV-V1

DeviceNet通信が可能な、ハイスペック機能を搭載したパワフルインバータ

生産終了形式の情報（アクセサリ品を含む）はこちら

形式一覧/価格/オンライン購入

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

カートを見る

この商品について

マイカタログに追加

情報更新 : 2007/06/04

PG付きベクトル制御時、
高始動トルク／高精度速度制御が可能

インバータの制御モードとして、PG付きベクトル制御モードを新規に追加。もちろん、今までのPGなしベクトル制御、V/f制御も可能です。
PG付きベクトル制御時は、独自の高速電流ベクトル制御により、速度指令の変化にも素早く追従します。また、ゼロ速から150%以上の高トルク運転が可能です。

3G3FV・3G3RVの後継機種

3G3RV（V1タイプ）は、3G3FVシリーズ、従来の3G3RVシリーズの後継機種となります。以下ご注意いただだき、最新機能を持った3G3RV（V1タイプ）に置換ください。詳細は、それぞれの置換説明書をご参照ください。

3G3FV→3G3RVシリーズ（V1タイプ）への置換時

（カタログNo.：SBCE-018ご参照）
　(1)定格電流が、3G3FVより小さくなっています。
　(2)最小接続可能抵抗値が、3G3FVより大きくなっています。
　(3)端子の配線（配線番号・端子台配列）が違います。

3G3RV→3G3RVシリーズ（V1タイプ）への置換時

（カタログＮo.：SBCE-040ご参照）
CT/VT選択とキャリア周波数に関して、ご注意が必要となります。

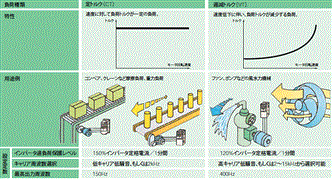

アプリケーションに応じた過負荷を選択可能

負荷が、コンベア／クレーンなどの定トルク（CT）特性か、ファン／ポンプなどの逓減トルク（VT）特性か、を選択することにより、用途に合わせた過負荷の検出条件選択が可能（インバータのキャリア周波数、過負荷耐量、最大出力周波数などの定数の設定範囲が異なります）。（V／f制御またはPGなしベクトル制御時ともに有効。

モータを停止させたままで、オートチューニングが可能

PGなしベクトル制御時のモータ定数の自動測定、またはモータケーブルが長い場合などのモータ線抵抗などの自動測定が可能です。
とくに、PGなしベクトル制御時のモータ定数は、モータを回転させずに、自動測定することができます。これにより、オートチューニング作業が容易になります。
以下の3種類のオートチューニングを選択できます。
・回転形オートチューニング（PGなしベクトル制御時のみ）
・停止形オートチューニング（PGなしベクトル制御時のみ）
・線間抵抗のみの停止形オートチューニング（V/f制御またはPGなしベクトル制御時）

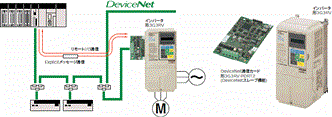

3G3FVシリーズと同じDeviceNet通信カードが全形式で使用可能

DeviceNet通信カード形3G3RV-PDRT2を装着することで、DeviceNet通信が可能。
・リモートI/O通信機能：PLCからDeviceNet経由で形3G3RVに対して回転速度指令、運転指令などを指示し、その状態モニタなどが可能。標準で出力（PLC→形3G3RV）2CH、入力（形3G3RV→PLC）2CHを占有します。また、高機能リモートI/Oとして、形3G3RV内の指定No.のパラメータを読み書きすることも可能です。

・メッセージ通信機能：PLCからExplicitメッセージを送信して、形3G3RVの回転速度指令、正転／逆転指令、異常の読み書きなど、さまざまな指令／モニタを必要時に実行可能です。

自由に割付可能なアナログ入出力、接点入出力、パルス出力

アナログ出力（2点）、パルス列出力（1点）によって、出力周波数、出力電圧などの状態モニタが可能。
また、出力電圧バイアス、加減速時間ゲインなどをアナログ入力（2点）。
多段速指令、非常停止などを接点入力（5点）。周波数一致、過トルク検出などを接点出力可能（2点）。これらすべての入出力に対して機能割付が自由のため、ユーザが機能をカスタマイズできます。

PID制御、速度サーチなど、豊富な機能を搭載

速度制御（V/f制御またはベクトル制御）以外に、PID制御による出力周波数指令も可能（切替可能）。多機能アナログ入力、周波数指令入力、パルス入力を、SPまたはPVに割り付け、圧力、流量、風量などの一定制御が可能です。
さらに、スリップ補正、速度サーチ、過トルク／アンダートルク検出など、豊富なソフトウェア機能を装備しています。
