2011/03 受注終了

3G3MV

多機能型小型インバータ

3G3MV

パワフルで豊富な機能をもった多機能型小型インバータ。さらにDeviceNetにも対応

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

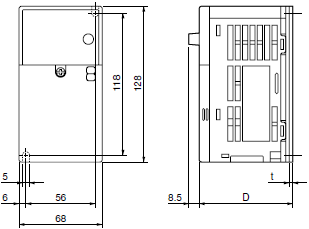

形3G3MV-A2001~A2007(0.1~0.75kW)三相 AC200V入力
形3G3MV-AB001~AB004(0.1~0.4kW) 単相 AC200V入力

3G3MV 外形寸法 2
3G3MV 外形寸法 3

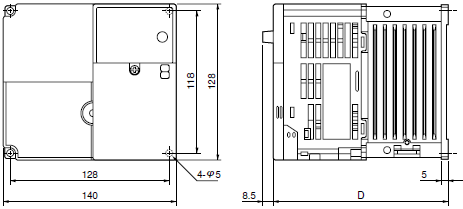

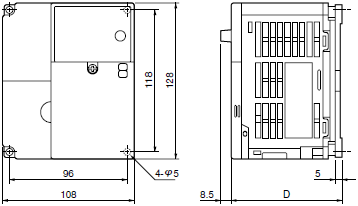

形3G3MV-A2015~A2022(1.5~2.2kW) 三相 AC200V入力
形3G3MV-AB007~AB015(0.75~1.5kW)単相 AC200V入力
形3G3MV-A4002~A4022(0.2~2.2kW) 三相 AC400V入力

3G3MV 外形寸法 5
3G3MV 外形寸法 6

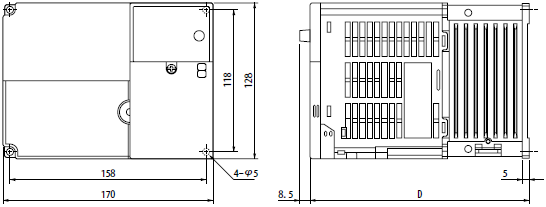

形3G3MV-A2037(3.7kW) 三相 AC200V入力
形3G3MV-AB022(2.2kW) 単相 AC200V入力
形3G3MV-A4037(3.7kW) 三相 AC400V入力

3G3MV 外形寸法 8
3G3MV 外形寸法 9

形3G3MV-AB037(3.7kW) 単相 AC200V入力

3G3MV 外形寸法 11
3G3MV 外形寸法 12

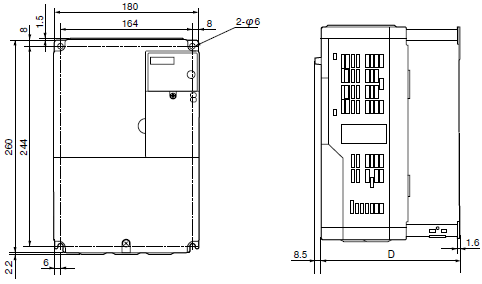

形3G3MV-A2055~A2075(5.5kW~7.5kW) 三相 AC200V入力
形3G3MV-A4055~A4075(5.5kW~7.5kW) 三相 AC400V入力

3G3MV 外形寸法 14
3G3MV 外形寸法 15
