2012/03 受注終了

R7M-A, R7D-AP

ACサーボモータ/ドライバ SMARTSTEP Aシリーズ

R7M-A, R7D-AP

もっと速く、もっと正確に、そしてもっと簡単に。新しい発想の楽々サーボ。

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

サーボモータ置き換えプログラム

サーボモータ置き換えプログラムを大幅リニューアル。最新機種への置き換えにご活用ください。

(単位:mm)

ACサーボドライバ

AC200V : 30W/50W/100W/200W
 形R7D-APA3H/APA5H/AP01H/AP02H
AC100V : 30W/50W/100W/200W
 形R7D-APA3L/APA5L/AP01L/AP02L

R7M-A, R7D-AP 外形寸法 3

AC200V : 400W
形R7D-AP04H
AC100V : 400W
形R7D-AP04L

R7M-A, R7D-AP 外形寸法 5

AC200V : 750W
形R7D-AP08H

R7M-A, R7D-AP 外形寸法 7

ACサーボモータ

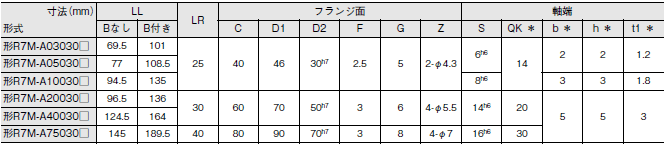

シリンダタイプモータ(3000r/min)
AC200V : 30W/50W/100W/200W/400W/750W
【ブレーキなし】形R7M-A03030(-S1)/A05030(-S1)/A10030(-S1)/A20030(-S1)/A40030(-S1)/A75030(-S1)
【ブレーキ付き】形R7M-A03030-B(S1)/A05030-B(S1)/A10030-B(S1)/A20030-B(S1)/A40030-B(S1)/A75030-B(S1)

R7M-A, R7D-AP 外形寸法 10
R7M-A, R7D-AP 外形寸法 11

*形R7M-A□-□S1(キー付き)の場合の寸法です。

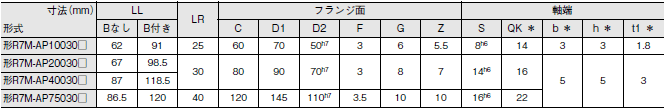

フラットタイプモータ(3000r/min)
AC200V : 100W/200W/400W/750W
【ブレーキなし】形R7M-AP10030(-S1)/AP20030(-S1)/AP40030(-S1)/AP75030(-S1)
【ブレーキ付き】形R7M-AP10030-B(S1)/AP20030-B(S1)/AP40030-B(S1)/AP75030-B(S1)

R7M-A, R7D-AP 外形寸法 14
R7M-A, R7D-AP 外形寸法 15

*形R7M-A□-□S1(キー付き)の場合の寸法です。
