K7L-AT50□ / AT50D□□

漏液検出器

K7L-AT50□ / AT50D□□

漏液検知帯の耐薬品性を強化。半導体製造装置から食品加工機まで幅広い用途に対応。K7L-AT50B/AT50DBは制御盤の価値を高める"Value Design for Panel"対応。

※ Web特別価格提供品

制御盤に新たな価値を

制御盤内の商品仕様に対する共通の考え方“Value Design for Panel” をはじめ各種取組により、制御盤の進化とプロセス革新を実現していきます。

(単位:mm)

漏液検出器
形K7L-AT50/AT50D/AT50DP

K7L-AT50□ / AT50D□□ 外形寸法 1

漏液検出器
形K7L-AT50B/AT50DB/AT50DPB

K7L-AT50□ / AT50D□□ 外形寸法 2

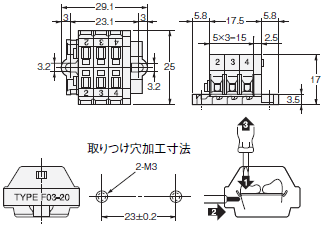

接続端子台*
形F03-20

K7L-AT50□ / AT50D□□ 外形寸法 3

ターミネータ*
形F03-20T

K7L-AT50□ / AT50D□□ 外形寸法 4

*接続端子台の材質は66ナイロンです。薬液のかからない場所にビス(M3)にてしっかりと固定してください。

表面接続ソケット*
形P2RFZ-08(丸端子が使えます)

K7L-AT50□ / AT50D□□ 外形寸法 6

注. 接続ソケットの締めつけねじ適正トルクはM3 ねじで0.78~1.18N ・mとしてください。
*ソケットの種類によって形K7Lの適応形式が変わりますのでご注意ください。ソケット組合わせを間違えるとK7L銘鈑が上下逆になります。

表面接続ソケット*
形P2RFZ-08-E

K7L-AT50□ / AT50D□□ 外形寸法 8

注. 接続ソケットの締めつけねじ適正トルクはM3 ねじで0.78 ~1.18N ・mとしてください。
*ソケットの種類によって形K7Lの適応形式が変わりますのでご注意ください。ソケット組合わせを間違えるとK7L銘鈑が上下逆になります。

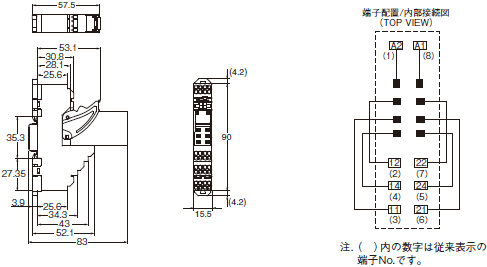

表面接続ソケット
形P2RF-08-PU

K7L-AT50□ / AT50D□□ 外形寸法 10

注. ソケットの種類によって形K7Lの適応形式が変わりますのでご注意ください。
ソケット組合わせを間違えるとK7L銘鈑が上下逆になります。

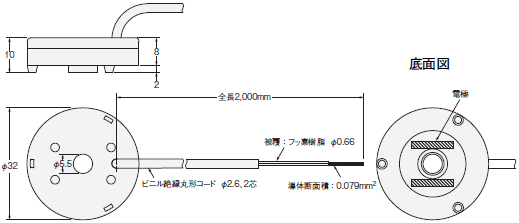

漏液ポイントセンサ
形F03-16PS
形F03-16PS-F

K7L-AT50□ / AT50D□□ 外形寸法 11

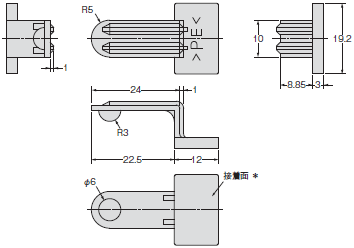

ポイントセンサ用取りつけ具
形F03-26PS

K7L-AT50□ / AT50D□□ 外形寸法 12

*接着剤は市販の塩化ビニル(PVC)用をご使用ください。
 粘着テープによる取りつけではありません。
