(単位:mm)

本体

標準ポート(導圧部φ4.5)タイプ

形E8Y-AR5C
形E8Y-AR2C
形E8Y-A2C
形E8Y-A5C
形E8Y-A5B
形E8Y-AR2Y
形E8Y-A2Y
形E8Y-A5Y

E8Y 外形寸法 2

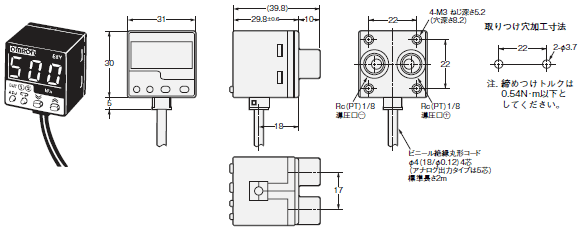

ダイカストポート(導圧部Rc(PT)1/8)タイプ

形E8Y-A2C-R
形E8Y-A5C-R
形E8Y-A2Y-R
形E8Y-A5Y-R

E8Y 外形寸法 3

アクセサリ(付属)

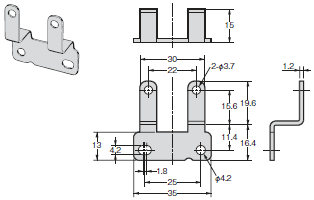

取りつけ金具A

E8Y 外形寸法 5

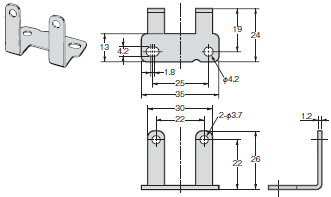

取りつけ金具B

E8Y 外形寸法 6
