2007/03 受注終了

E2C-T

アンプ分離近接スイッチ(ティーチングタイプ)

E2C-T

感度設定にティーチング方式を採用したスリムアンプ分離形近接スイッチ

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

センサ部

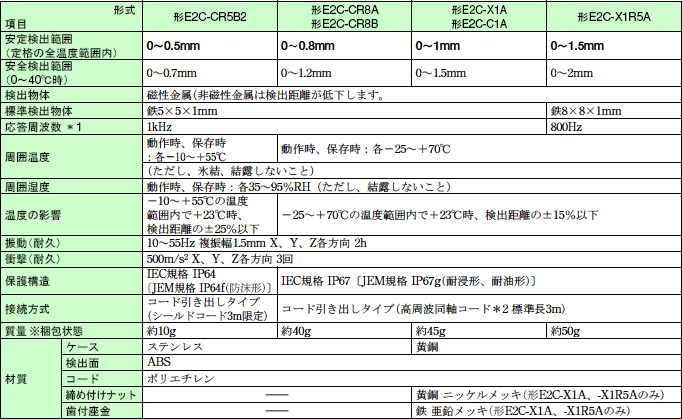

E2C-T 定格/性能 1

*1. 測定条件は標準検出物体を用い、検出物体の間隔は標準検出物体の2倍とし、設定距離は最大検出距離の1/2とします。
*2. 高周波同軸コ-ドの特性インピーダンスは50Ωです。

アンプユニット部

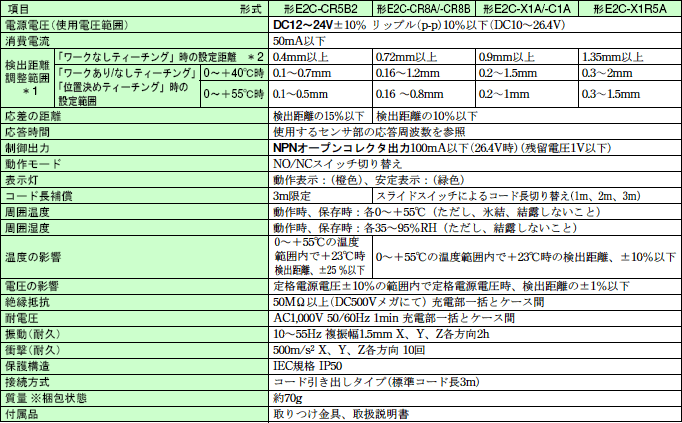

E2C-T 定格/性能 2

*1.「位置決めティーチング」は、安全検出距離内で実施してください。安全検出距離以上では、ティーチングOKでも、動作時復帰不良を起こす場合があります。
    また、「ワークあり/なしティーチング」で、微妙な変化検出をティーチングした場合、ティーチングはOKでも動作時復帰不良を起こす場合があります。
*2. 周囲金属または背景物体のない場合です。
