E2S

超小型タイプ近接センサ

E2S

超小型サイズで高性能と豊富なバリエーションを実現

形式一覧/価格/オンライン購入

※ Web特別価格提供品

近接センサの改善・活用事例はこちら

近接センサセレクタ

検出距離/材質/サイズなどの必要な条件を選んでいくだけで近接センサの形式を検索できます。

カートを見る

この商品について

関連情報

情報更新 : 2024/07/01

種類

本体

直流2線式

形状 検出面 検出距離 形式
動作モード
NO NC
非シールド
459_lu_1_1		 上面 1.6mm E2S-W11 1M ＊1、3、4 E2S-W12 1M ＊4
前面 E2S-Q11 1M ＊1、3 E2S-Q12 1M
上面 2.5mm E2S-W21 1M ＊1、3、4 E2S-W22 1M ＊3、4
前面 E2S-Q21 1M ＊1、2、3、4 E2S-Q22 1M ＊2、3、4

＊1. 相互干渉防止用としてそれぞれの異周波タイプを準備しています。形式はE2S-□□□Bとなります。（例：E2S-W11B）
＊2. 相互干渉防止用としてそれぞれの異周波タイプを準備しています。形式はE2S-□□□Cとなります。（例：E2S-Q21C）
＊3. ロボット（耐屈曲）コードタイプを準備しています。形式に-Rがつきます。（例：E2S-W11-R 1M）
＊4. M12スマートクリックコネクタ中継タイプ（0.3m）を準備しています。形式に-M1TGJ 0.3Mがつきます。（例：E2S-W11-M1TGJ 0.3M）

直流3線式

形状 検出面 検出距離 出力形式 形式
動作モード
NO NC
非シールド
459_lu_2_1		 上面 1.6mm NPN E2S-W13 1M ＊1＊2 E2S-W14 1M
前面 E2S-Q13 1M ＊1＊2 E2S-Q14 1M
上面 2.5mm E2S-W23 1M ＊1＊2 E2S-W24 1M ＊2
前面 E2S-Q23 1M ＊1＊2 E2S-Q24 1M ＊2
上面 1.6mm PNP E2S-W15 1M ＊1 E2S-W16 1M
前面 E2S-Q15 1M ＊1 E2S-Q16 1M
上面 2.5mm E2S-W25 1M ＊1 E2S-W26 1M
前面 E2S-Q25 1M ＊1 E2S-Q26 1M

＊1. 相互干渉防止用としてそれぞれの異周波タイプを準備しています。形式はE2S-□□□B となります。（例：E2S-W13B）
＊2. ロボット（耐屈曲）コードタイプを準備しています。形式に-Rがつきます。（例：E2S-W13-R 1M）

アクセサリ（別売）

取りつけ金具

一部金具はセンサに付属しております。その他金具は必要に応じてご注文ください。

形状 形式 数量 備考
459_lu_3_1 Y92E-C1R6 1個 E2S-□1□□に付属されています
（ねじ1個止め）
459_lu_3_2 Y92E-C2R5 E2S-□2□□に付属されています
（ねじ1個止め）
459_lu_3_3 Y92E-D1R6 E2S-□1□□用
（ねじ2個止め）
459_lu_3_4 Y92E-D2R5 E2S-□2□□用
（ねじ2個止め）

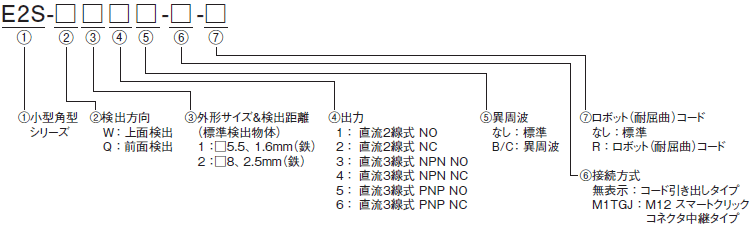

形式基準

E2S 形式/種類 10
