(単位:mm)

指定なき寸法公差:公差等級 IT16

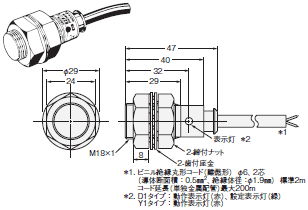

形E2FQ-X2E1

E2FQ 外形寸法 2

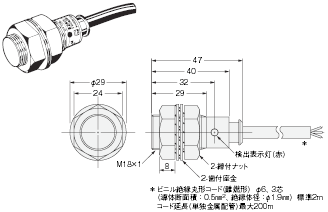

形E2FQ-X2D1

E2FQ 外形寸法 3

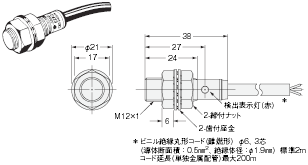

形E2FQ-X5E1

E2FQ 外形寸法 4

形E2FQ-X5D1
形E2FQ-X5Y1

E2FQ 外形寸法 5

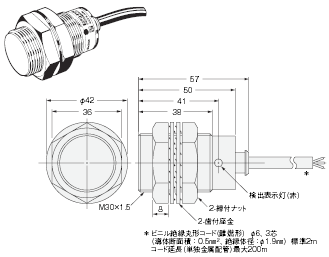

形E2FQ-X10E1

E2FQ 外形寸法 6

形E2FQ-X10D1
形E2FQ-X10Y1

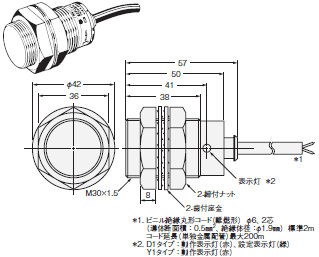

E2FQ 外形寸法 7

取りつけ穴加工寸法

E2FQ 外形寸法 8
