(単位:mm)

指定なき寸法公差:公差等級 IT16

シールドタイプ

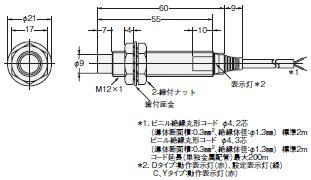

E2E2 外形寸法 2

形E2E2-X3D□/形E2E2-X2C□/形E2E2-X2Y□

E2E2 外形寸法 3

形E2E2-X7D□/形E2E2-X5C□/形E2E2-X5Y□

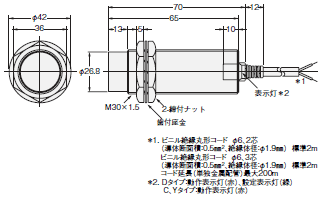

E2E2 外形寸法 4

形E2E2-X10D□/形E2E2-X10C□/形E2E2-X10Y□

E2E2 外形寸法 5

非シールドタイプ

E2E2 外形寸法 6

形E2E2-X8MD□/形E2E2-X5MC□/形E2E2-X5MY□

E2E2 外形寸法 7

形E2E2-X14MD□/形E2E2-X10MC□/形E2E2-X10MY□

E2E2 外形寸法 8

形E2E2-X20MD□/形E2E2-X18MC□/形E2E2-X18MY□

E2E2 外形寸法 9

取りつけ穴加工寸法

E2E2 外形寸法 10

注1. 各機種には、2個の締めつけナットと1個の歯付座金が付属されています。
  2. 形式はコード部とフライスカット部にレーザマーキングされています。
