生産終了形式の情報（アクセサリ品を含む）はこちら（単位：mm）
2012/03 受注終了
F3ZN
エリアスキャナ
※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2012/09/25
本体

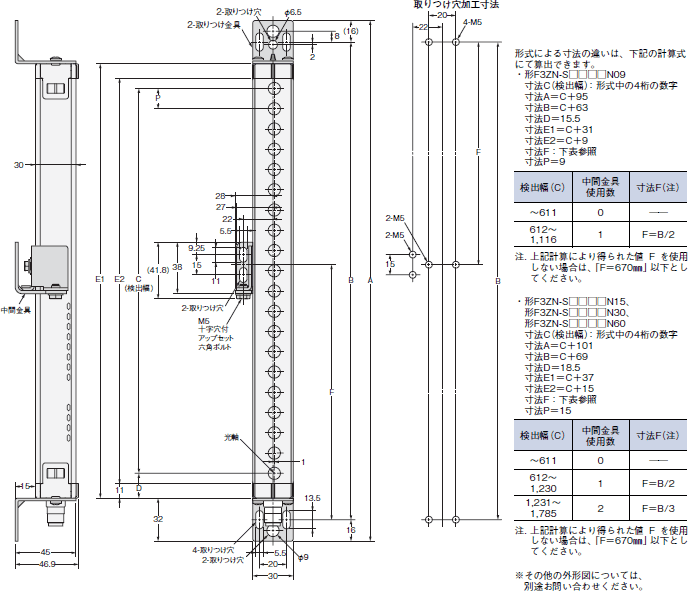

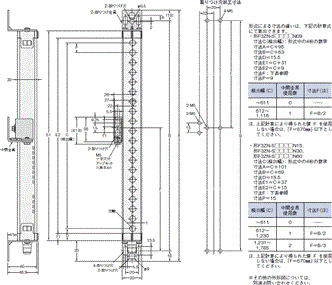

センサ部形F3ZN-S□□□□N□□

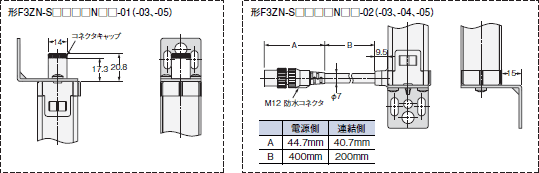

形F3ZN-S□□□□N□□-01（-03、-05）
形F3ZN-S□□□□N□□-02（-03、-04、-05）
＊中間金具（カタログの「取りつけ金具（中間）」を参照ください。）の位置が本体の左側となる例を示しています。
中間金具の位置が本体の右側となる場合、取りつけ金具（中間）の取りつけ穴加工位置も右側となります。

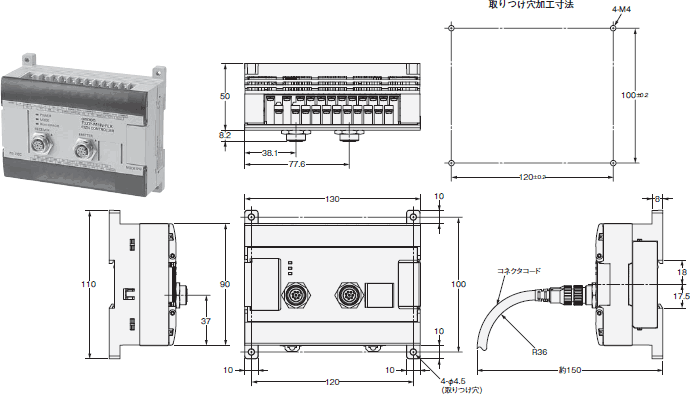

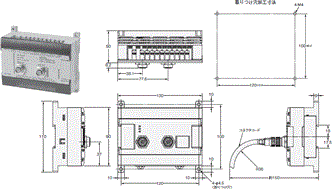

コントローラ部
形F3ZP-M1N-FLK
アクセサリ

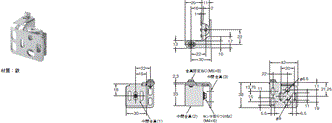

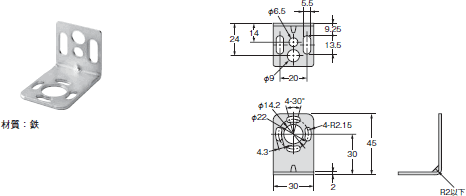

取りつけ金具（上・下）
※商品に付属されています。

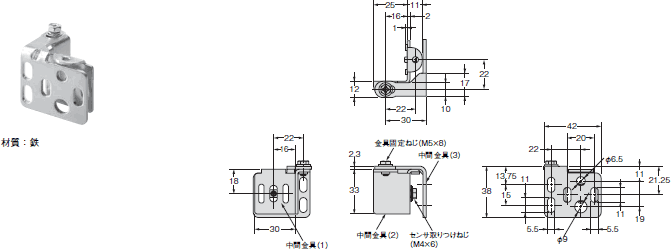

取りつけ金具（中間）
※商品に付属されています。
センサ全長により個数が異なります。
アクセサリ（別売）

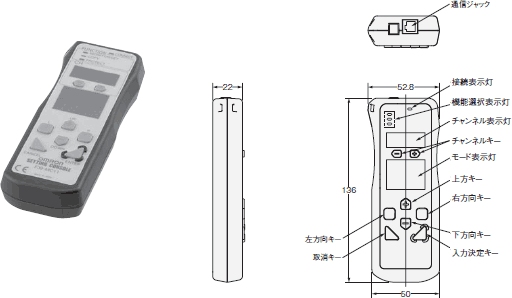

セッティングコンソール
形F39-MC11

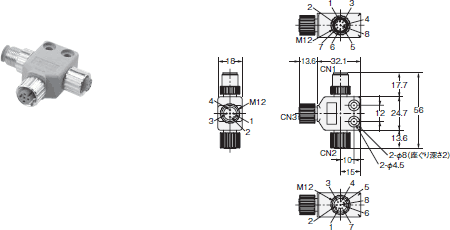

分岐コネクタ（セッティングコンソール形F39-MC11に付属）

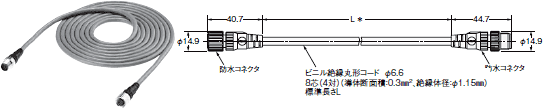

片側コネクタコード
形F39-JC3A（L＝3m）
形F39-JC7A（L＝7m）
形F39-JC10A（L＝10m）
形F39-JC15A（L＝15m）
コード色：投光器用灰色
受光器用黒色
両側コネクタコード
形F39-JCR2B（L=0.2m）
形F39-JC3B（L=3m）
形F39-JC7B（L=7m）
形F39-JC10B（L=10m）
形F39-JC15B（L=15m）
コード色：投光器用灰色
受光器用黒色
情報更新 : 2012/09/25
