(単位:mm)

本体

形F3W-D

F3W-D 外形寸法 2

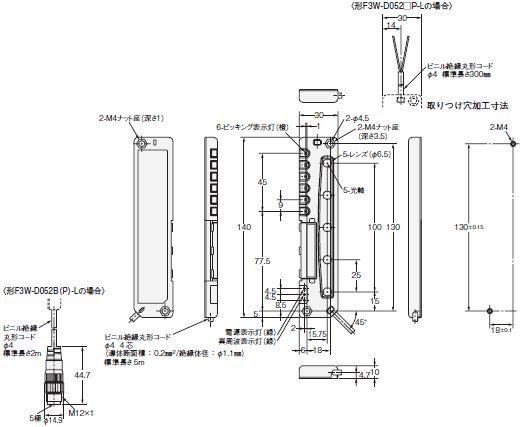

投光器
形F3W-D052A(P)-L
形F3W-D052B(P)-L

F3W-D 外形寸法 3

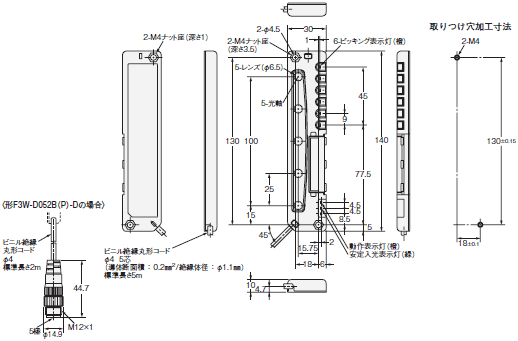

受光器
形F3W-D052A(P)-D
形F3W-D052B(P)-D

F3W-D 外形寸法 4

アクセサリ(別売)

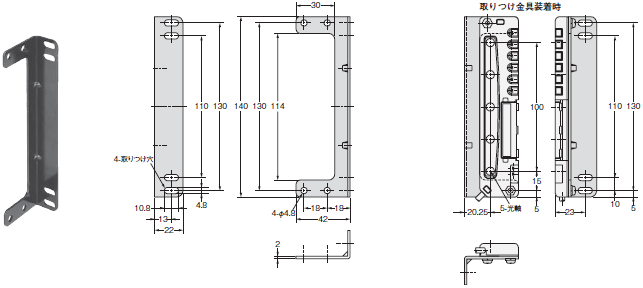

取りつけ金具
形F39-L10(L字形)

F3W-D 外形寸法 6

材質:鉄(t=2mm)
※取りつけねじ付属

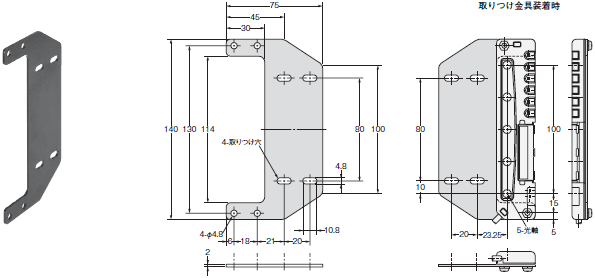

取りつけ金具
形F39-L11(平形)

F3W-D 外形寸法 7

材質:鉄(t=2mm)
※取りつけねじ付属

保護金具
形F39-L12(受光器)

F3W-D 外形寸法 8

材質:鉄(t=1.6mm)
※取りつけねじ付属
注. 投光器は受光器の左右対象になります。

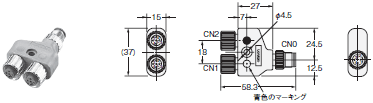

Y字形ジョイント プラグ/ソケット 両側コネクタ
形XS2R-D526-S001-2(L=2,000mm)
形XS2R-D526-S001-5(L=5,000mm)

F3W-D 外形寸法 9

Y字形ジョイント プラグ/ソケット コードなし
形XS2R-D526-S003

F3W-D 外形寸法 10
