2013/03 受注終了

E3X-A / H / F / VG

ファイバアンプ(ボリウムタイプ)

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

指定なき寸法公差:公差等級 IT16

本体

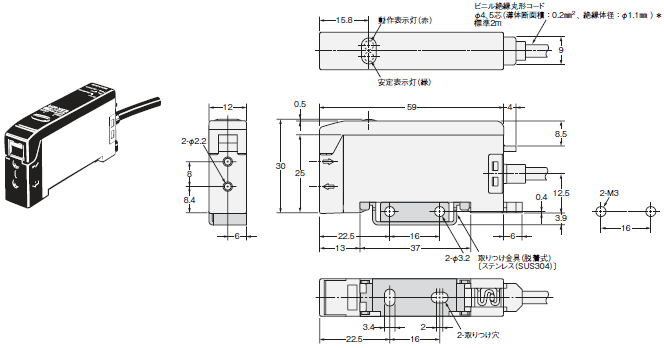

アンプユニット
形E3X-A□1
形E3X-H11
形E3X-F□1
形E3X-VG□1

E3X-A / H / F / VG 外形寸法 3

* 形E3X-A11、-A41、-H11、-VG11は3芯です。

アクセサリ(別売)

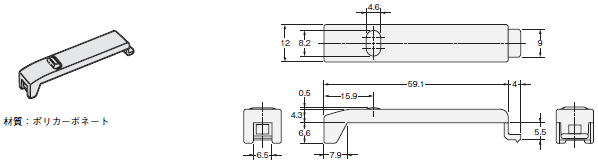

保護カバー
形E39-G4

E3X-A / H / F / VG 外形寸法 5

※商品に装着されています。

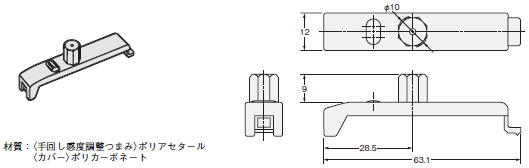

手回し感度調整つまみ
形E39-G3

E3X-A / H / F / VG 外形寸法 6
