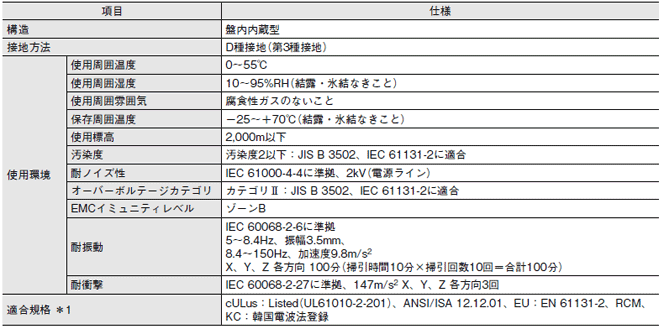

一般仕様

項目 仕様
構造 盤内内蔵型
接地方法 D種接地（第3種接地）
使用環境 使用周囲温度 0～55℃
使用周囲湿度 10～95%RH（結露・氷結なきこと）
使用周囲雰囲気 腐食性ガスのないこと
保存周囲温度 -25～+70℃（結露・氷結なきこと）
使用標高 2,000m以下
汚染度 汚染度2以下：JIS B 3502、IEC 61131-2に適合
耐ノイズ性 IEC 61000-4-4に準拠、2kV（電源ライン）
オーバーボルテージカテゴリ カテゴリⅡ：JIS B 3502、IEC 61131-2に適合
EMCイミュニティレベル ゾーンB
耐振動 IEC 60068-2-6に準拠
5～8.4Hz、振幅3.5mm、
8.4～150Hz、加速度9.8m/s2
X、Y、Z 各方向 100分（掃引時間10分×掃引回数10回＝合計100分）
耐衝撃 IEC 60068-2-27に準拠、147m/s2 X、Y、Z 各方向3回
適合規格 ＊1 cULus：Listed（UL61010-2-201）、ANSI/ISA 12.12.01、EU：EN 61131-2、RCM、KC：韓国電波法登録

＊1. 形式ごとの最新の適合規格は、「規格認証/適合」をご覧ください。または、当社営業担当者に確認してください。

個別仕様

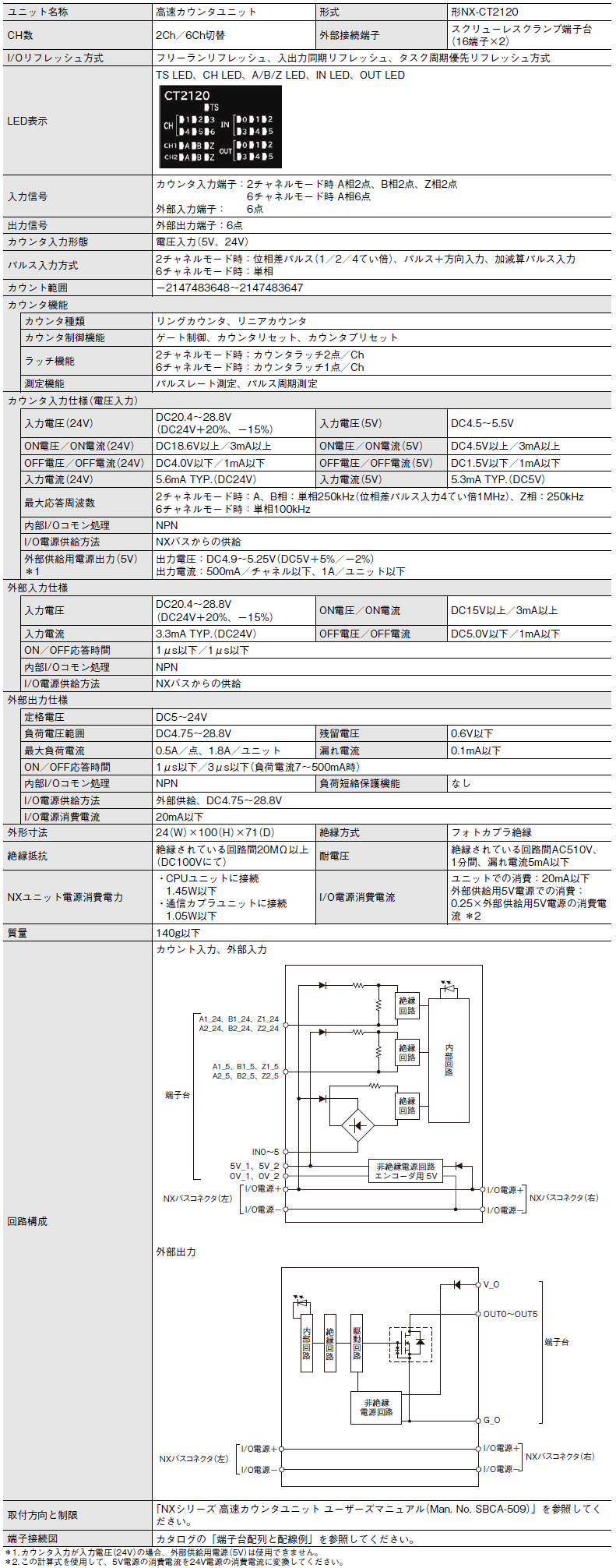

形NX-CT2120

ユニット名称 高速カウンタユニット 形式 形NX-CT2120
CH数 2Ch/6Ch切替 外部接続端子 スクリューレスクランプ端子台
（16端子×2）
I/Oリフレッシュ方式 フリーランリフレッシュ、入出力同期リフレッシュ、タスク周期優先リフレッシュ方式
LED表示 TS LED、CH LED、A/B/Z LED、IN LED、OUT LED
3961_sp_2_1
入力信号 カウンタ入力端子：2チャネルモード時 A相2点、B相2点、Z相2点
6チャネルモード時 A相6点
外部入力端子：6点
出力信号 外部出力端子：6点
カウンタ入力形態 電圧入力（5V、24V）
パルス入力方式 2チャネルモード時：位相差パルス（1/2/4てい倍）、パルス+方向入力、加減算パルス入力
6チャネルモード時：単相
カウント範囲 -2147483648～2147483647
カウンタ機能
カウンタ種類 リングカウンタ、リニアカウンタ
カウンタ制御機能 ゲート制御、カウンタリセット、カウンタプリセット
ラッチ機能 2チャネルモード時：カウンタラッチ2点/Ch
6チャネルモード時：カウンタラッチ1点/Ch
測定機能 パルスレート測定、パルス周期測定
カウンタ入力仕様（電圧入力）
入力電圧（24V） DC20.4～28.8V
（DC24V+20%、-15%）		 入力電圧（5V） DC4.5～5.5V
ON電圧/ON電流（24V） DC18.6V以上/3mA以上 ON電圧/ON電流（5V） DC4.5V以上/3mA以上
OFF電圧/OFF電流（24V） DC4.0V以下/1mA以下 OFF電圧/OFF電流（5V） DC1.5V以下/1mA以下
入力電流（24V） 5.6mA TYP.（DC24V） 入力電流（5V） 5.3mA TYP.（DC5V）
最大応答周波数 2チャネルモード時：A、B相：単相250kHz（位相差パルス入力4てい倍1MHz）、Z相：250kHz
6チャネルモード時：単相100kHz
内部I/Oコモン処理 NPN
I/O電源供給方法 NXバスからの供給
外部供給用電源出力（5V）＊1 出力電圧：DC4.9～5.25V（DC5V+5%/-2%）
出力電流：500mA/チャネル以下、1A/ユニット以下
外部入力仕様
入力電圧 DC20.4～28.8V
（DC24V+20%、-15%）		 ON電圧/ON電流 DC15V以上/3mA以上
入力電流 3.3mA TYP.（DC24V） OFF電圧/OFF電流 DC5.0V以下/1mA以下
ON/OFF応答時間 1μs以下/1μs以下
内部I/Oコモン処理 NPN
I/O電源供給方法 NXバスからの供給
外部出力仕様
定格電圧 DC5～24V
負荷電圧範囲 DC4.75～28.8V 残留電圧 0.6V以下
最大負荷電流 0.5A/点、1.8A/ユニット 漏れ電流 0.1mA以下
ON/OFF応答時間 1μs以下/3μs以下（負荷電流7～500mA時）
内部I/Oコモン処理 NPN 負荷短絡保護機能 なし
I/O電源供給方法 外部供給、DC4.75～28.8V
I/O電源消費電流 20mA以下
外形寸法 24（W）×100（H）×71（D） 絶縁方式 フォトカプラ絶縁
絶縁抵抗 絶縁されている回路間20MΩ以上
（DC100Vにて）		 耐電圧 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下
NXユニット電源消費電力 ・CPUユニットに接続
1.45W以下
・通信カプラユニットに接続
1.05W以下		 I/O電源消費電流 ユニットでの消費：20mA以下
外部供給用5V電源での消費：
0.25×外部供給用5V電源の消費電流 ＊2
質量 140g以下
回路構成 カウント入力、外部入力
3961_sp_2_2

外部出力
3961_sp_2_3
取付方向と制限 「NXシリーズ 高速カウンタユニット ユーザーズマニュアル（Man. No. SBCA-509）」を参照してください。
端子接続図 カタログの「端子台配列と配線例」を参照してください。

＊1. カウンタ入力が入力電圧（24V）の場合、外部供給用電源（5V）は使用できません。
＊2. この計算式を使用して、5V電源の消費電流を24V電源の消費電流に変換してください。

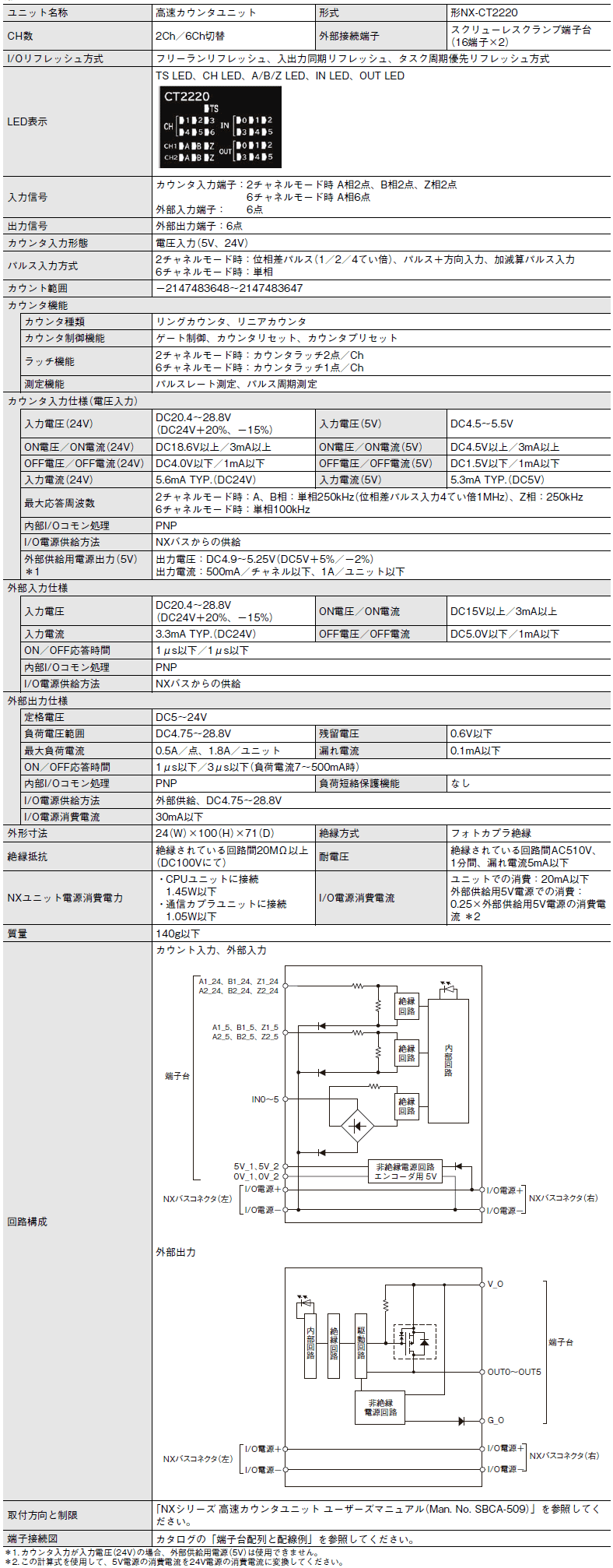

形NX-CT2220

ユニット名称 高速カウンタユニット 形式 形NX-CT2220
CH数 2Ch/6Ch切替 外部接続端子 スクリューレスクランプ端子台
（16端子×2）
I/Oリフレッシュ方式 フリーランリフレッシュ、入出力同期リフレッシュ、タスク周期優先リフレッシュ方式
LED表示 TS LED、CH LED、A/B/Z LED、IN LED、OUT LED
3961_sp_3_1
入力信号 カウンタ入力端子：2チャネルモード時 A相2点、B相2点、Z相2点
6チャネルモード時 A相6点
外部入力端子：6点
出力信号 外部出力端子：6点
カウンタ入力形態 電圧入力（5V、24V）
パルス入力方式 2チャネルモード時：位相差パルス（1/2/4てい倍）、パルス+方向入力、加減算パルス入力
6チャネルモード時：単相
カウント範囲 -2147483648～2147483647
カウンタ機能
カウンタ種類 リングカウンタ、リニアカウンタ
カウンタ制御機能 ゲート制御、カウンタリセット、カウンタプリセット
ラッチ機能 2チャネルモード時：カウンタラッチ2点/Ch
6チャネルモード時：カウンタラッチ1点/Ch
測定機能 パルスレート測定、パルス周期測定
カウンタ入力仕様（電圧入力）
入力電圧（24V） DC20.4～28.8V
（DC24V+20%、-15%）		 入力電圧（5V） DC4.5～5.5V
ON電圧/ON電流（24V） DC18.6V以上/3mA以上 ON電圧/ON電流（5V） DC4.5V以上/3mA以上
OFF電圧/OFF電流（24V） DC4.0V以下/1mA以下 OFF電圧/OFF電流（5V） DC1.5V以下/1mA以下
入力電流（24V） 5.6mA TYP.（DC24V） 入力電流（5V） 5.3mA TYP.（DC5V）
最大応答周波数 2チャネルモード時：A、B相：単相250kHz（位相差パルス入力4てい倍1MHz）、Z相：250kHz
6チャネルモード時：単相100kHz
内部I/Oコモン処理 PNP
I/O電源供給方法 NXバスからの供給
外部供給用電源出力（5V）＊1 出力電圧：DC4.9～5.25V（DC5V+5%/-2%）
出力電流：500mA/チャネル以下、1A/ユニット以下
外部入力仕様
入力電圧 DC20.4～28.8V
（DC24V+20%、-15%）		 ON電圧/ON電流 DC15V以上/3mA以上
入力電流 3.3mA TYP.（DC24V） OFF電圧/OFF電流 DC5.0V以下/1mA以下
ON/OFF応答時間 1μs以下/1μs以下
内部I/Oコモン処理 PNP
I/O電源供給方法 NXバスからの供給
外部出力仕様
定格電圧 DC5～24V
負荷電圧範囲 DC4.75～28.8V 残留電圧 0.6V以下
最大負荷電流 0.5A/点、1.8A/ユニット 漏れ電流 0.1mA以下
ON/OFF応答時間 1μs以下/3μs以下（負荷電流7～500mA時）
内部I/Oコモン処理 PNP 負荷短絡保護機能 なし
I/O電源供給方法 外部供給、DC4.75～28.8V
I/O電源消費電流 30mA以下
外形寸法 24（W）×100（H）×71（D） 絶縁方式 フォトカプラ絶縁
絶縁抵抗 絶縁されている回路間20MΩ以上
（DC100Vにて）		 耐電圧 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下
NXユニット電源消費電力 ・CPUユニットに接続
1.45W以下
・通信カプラユニットに接続
1.05W以下		 I/O電源消費電流 ユニットでの消費：20mA以下
外部供給用5V電源での消費：
0.25×外部供給用5V電源の消費電流 ＊2
質量 140g以下
回路構成 カウント入力、外部入力
3961_sp_3_2

外部出力
3961_sp_3_3
取付方向と制限 「NXシリーズ 高速カウンタユニット ユーザーズマニュアル（Man. No. SBCA-509）」を参照してください。
端子接続図 カタログの「端子台配列と配線例」を参照してください。

＊1. カウンタ入力が入力電圧（24V）の場合、外部供給用電源（5V）は使用できません。
＊2. この計算式を使用して、5V電源の消費電流を24V電源の消費電流に変換してください。

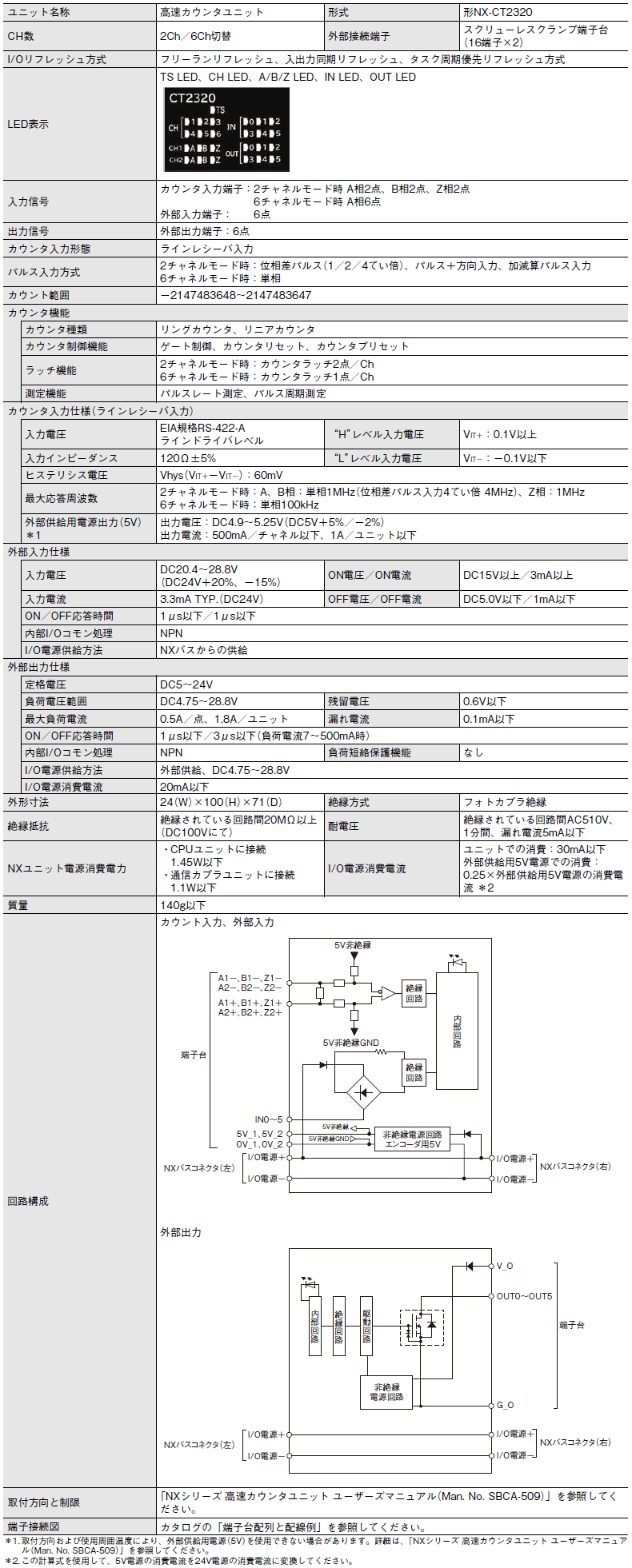

形NX-CT2320

ユニット名称 高速カウンタユニット 形式 形NX-CT2320
CH数 2Ch/6Ch切替 外部接続端子 スクリューレスクランプ端子台
（16端子×2）
I/Oリフレッシュ方式 フリーランリフレッシュ、入出力同期リフレッシュ、タスク周期優先リフレッシュ方式
LED表示 TS LED、CH LED、A/B/Z LED、IN LED、OUT LED
3961_sp_4_1
入力信号 カウンタ入力端子：2チャネルモード時 A相2点、B相2点、Z相2点
6チャネルモード時 A相6点
外部入力端子： 6点
出力信号 外部出力端子：6点
カウンタ入力形態 ラインレシーバ入力
パルス入力方式 2チャネルモード時：位相差パルス（1/2/4てい倍）、パルス+方向入力、加減算パルス入力
6チャネルモード時：単相
カウント範囲 -2147483648～2147483647
カウンタ機能
カウンタ種類 リングカウンタ、リニアカウンタ
カウンタ制御機能 ゲート制御、カウンタリセット、カウンタプリセット
ラッチ機能 2チャネルモード時：カウンタラッチ2点/Ch
6チャネルモード時：カウンタラッチ1点/Ch
測定機能 パルスレート測定、パルス周期測定
カウンタ入力仕様（ラインレシーバ入力）
入力電圧 EIA規格RS-422-A
ラインドライバレベル		 “H”レベル入力電圧 VIT+：0.1V以上
入力インピーダンス 120Ω±5% “L”レベル入力電圧 VIT-：-0.1V以下
ヒステリシス電圧 Vhys（VIT+-VIT-）：60mV
最大応答周波数 2チャネルモード時：A、B相：単相1MHz（位相差パルス入力4てい倍 4MHz）、Z相：1MHz
6チャネルモード時：単相100kHz
外部供給用電源出力（5V）＊1 出力電圧：DC4.9～5.25V（DC5V+5%/-2%）
出力電流：500mA/チャネル以下、1A/ユニット以下
外部入力仕様
入力電圧 DC20.4～28.8V
（DC24V+20%、-15%）		 ON電圧/ON電流 DC15V以上/3mA以上
入力電流 3.3mA TYP.（DC24V） OFF電圧/OFF電流 DC5.0V以下/1mA以下
ON/OFF応答時間 1μs以下/1μs以下
内部I/Oコモン処理 NPN
I/O電源供給方法 NXバスからの供給
外部出力仕様
定格電圧 DC5～24V
負荷電圧範囲 DC4.75～28.8V 残留電圧 0.6V以下
最大負荷電流 0.5A/点、1.8A/ユニット 漏れ電流 0.1mA以下
ON/OFF応答時間 1μs以下/3μs以下（負荷電流7～500mA時）
内部I/Oコモン処理 NPN 負荷短絡保護機能 なし
I/O電源供給方法 外部供給、DC4.75～28.8V
I/O電源消費電流 20mA以下
外形寸法 24（W）×100（H）×71（D） 絶縁方式 フォトカプラ絶縁
絶縁抵抗 絶縁されている回路間20MΩ以上
（DC100Vにて）		 耐電圧 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下
NXユニット電源消費電力 ・CPUユニットに接続
1.45W以下
・通信カプラユニットに接続
1.1W以下		 I/O電源消費電流 ユニットでの消費：30mA以下
外部供給用5V電源での消費：
0.25×外部供給用5V電源の消費電流 ＊2
質量 140g以下
回路構成 カウント入力、外部入力
3961_sp_4_2

外部出力
3961_sp_4_3
取付方向と制限 「NXシリーズ 高速カウンタユニット ユーザーズマニュアル（Man. No. SBCA-509）」を参照してください。
端子接続図 カタログの「端子台配列と配線例」を参照してください。

＊1. 取付方向および使用周囲温度により、外部供給用電源（5V）を使用できない場合があります。詳細は、「NXシリーズ 高速カウンタユニット ユーザーズマニュアル（Man. No. SBCA-509）」を参照してください。
＊2. この計算式を使用して、5V電源の消費電流を24V電源の消費電流に変換してください。

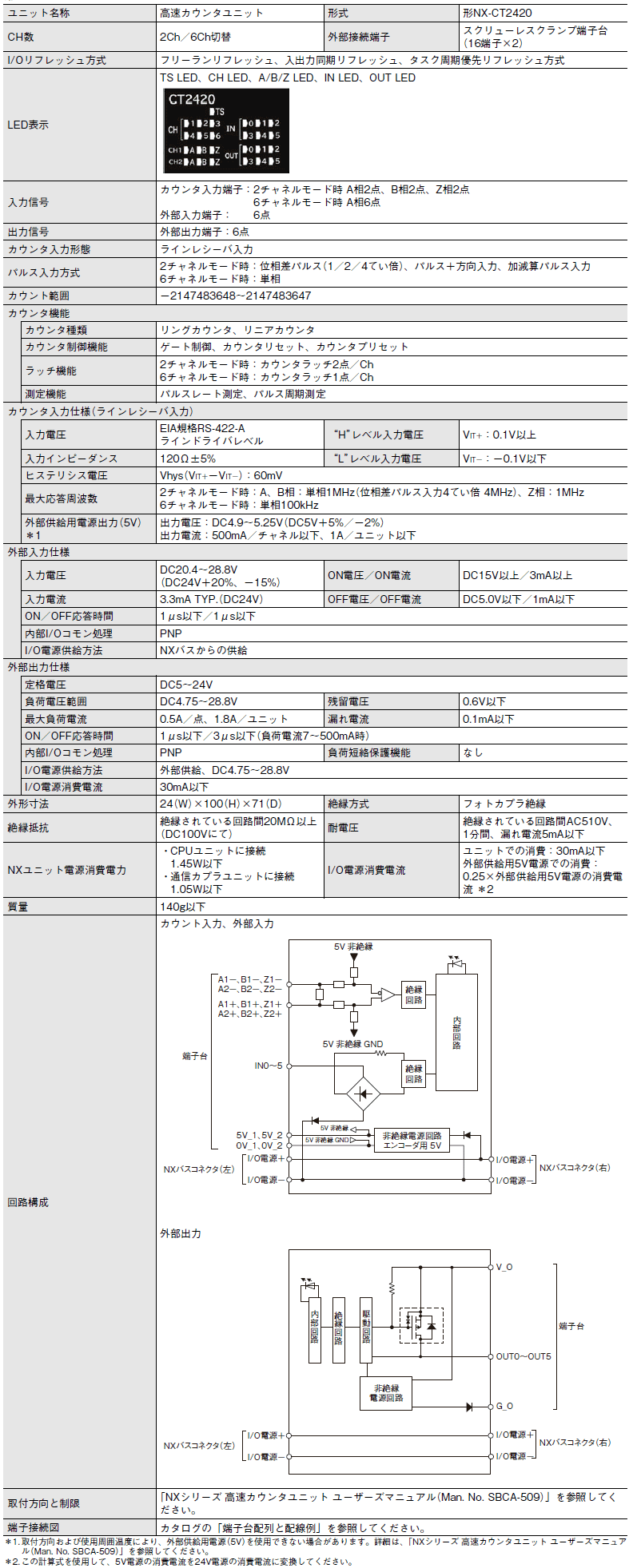

形NX-CT2420

ユニット名称 高速カウンタユニット 形式 形NX-CT2420
CH数 2Ch/6Ch切替 外部接続端子 スクリューレスクランプ端子台
（16端子×2）
I/Oリフレッシュ方式 フリーランリフレッシュ、入出力同期リフレッシュ、タスク周期優先リフレッシュ方式
LED表示 TS LED、CH LED、A/B/Z LED、IN LED、OUT LED
3961_sp_5_1
入力信号 カウンタ入力端子：2チャネルモード時 A相2点、B相2点、Z相2点
6チャネルモード時 A相6点
外部入力端子： 6点
出力信号 外部出力端子：6点
カウンタ入力形態 ラインレシーバ入力
パルス入力方式 2チャネルモード時：位相差パルス（1/2/4てい倍）、パルス+方向入力、加減算パルス入力
6チャネルモード時：単相
カウント範囲 -2147483648～2147483647
カウンタ機能
カウンタ種類 リングカウンタ、リニアカウンタ
カウンタ制御機能 ゲート制御、カウンタリセット、カウンタプリセット
ラッチ機能 2チャネルモード時：カウンタラッチ2点/Ch
6チャネルモード時：カウンタラッチ1点/Ch
測定機能 パルスレート測定、パルス周期測定
カウンタ入力仕様（ラインレシーバ入力）
入力電圧 EIA規格RS-422-A
ラインドライバレベル		 “H”レベル入力電圧 VIT+：0.1V以上
入力インピーダンス 120Ω±5% “L”レベル入力電圧 VIT-：-0.1V以下
ヒステリシス電圧 Vhys（VIT+-VIT-）：60mV
最大応答周波数 2チャネルモード時：A、B相：単相1MHz（位相差パルス入力4てい倍 4MHz）、Z相：1MHz
6チャネルモード時：単相100kHz
外部供給用電源出力（5V）＊1 出力電圧：DC4.9～5.25V（DC5V+5%/-2%）
出力電流：500mA/チャネル以下、1A/ユニット以下
外部入力仕様
入力電圧 DC20.4～28.8V
（DC24V+20%、-15%）		 ON電圧/ON電流 DC15V以上/3mA以上
入力電流 3.3mA TYP.（DC24V） OFF電圧/OFF電流 DC5.0V以下/1mA以下
ON/OFF応答時間 1μs以下/1μs以下
内部I/Oコモン処理 PNP
I/O電源供給方法 NXバスからの供給
外部出力仕様
定格電圧 DC5～24V
負荷電圧範囲 DC4.75～28.8V 残留電圧 0.6V以下
最大負荷電流 0.5A/点、1.8A/ユニット 漏れ電流 0.1mA以下
ON/OFF応答時間 1μs以下/3μs以下（負荷電流7～500mA時）
内部I/Oコモン処理 PNP 負荷短絡保護機能 なし
I/O電源供給方法 外部供給、DC4.75～28.8V
I/O電源消費電流 30mA以下
外形寸法 24（W）×100（H）×71（D） 絶縁方式 フォトカプラ絶縁
絶縁抵抗 絶縁されている回路間20MΩ以上
（DC100Vにて）		 耐電圧 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下
NXユニット電源消費電力 ・CPUユニットに接続
1.45W以下
・通信カプラユニットに接続
1.05W以下		 I/O電源消費電流 ユニットでの消費：30mA以下
外部供給用5V電源での消費：
0.25×外部供給用5V電源の消費電流 ＊2
質量 140g以下
回路構成 カウント入力、外部入力
3961_sp_5_2

外部出力
3961_sp_5_3
取付方向と制限 「NXシリーズ 高速カウンタユニット ユーザーズマニュアル（Man. No. SBCA-509）」を参照してください。
端子接続図 カタログの「端子台配列と配線例」を参照してください。

＊1. 取付方向および使用周囲温度により、外部供給用電源（5V）を使用できない場合があります。詳細は、「NXシリーズ 高速カウンタユニット ユーザーズマニュアル（Man. No. SBCA-509）」を参照してください。
＊2. この計算式を使用して、5V電源の消費電流を24V電源の消費電流に変換してください。

バージョン情報

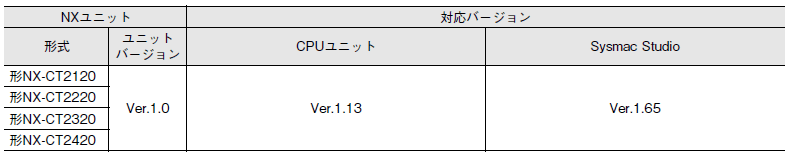

CPUユニットに接続時

NXユニットの接続可能なCPUユニットの形式については、CPUユニットのユーザーズマニュアルを参照してください。

NXユニット 対応バージョン
形式 ユニット
バージョン		 CPUユニット Sysmac Studio
形NX-CT2120 Ver.1.0 Ver.1.13 Ver.1.65
形NX-CT2220
形NX-CT2320
形NX-CT2420

EtherCATカプラユニットに接続時

NXユニット 対応バージョン
形式 ユニット
バージョン		 EtherCATカプラユニット CPUユニットまたは産業用PC Sysmac Studio
形NX-CT2120 Ver.1.0 Ver.1.0 Ver.1.05 Ver.1.65
形NX-CT2220
形NX-CT2320
形NX-CT2420

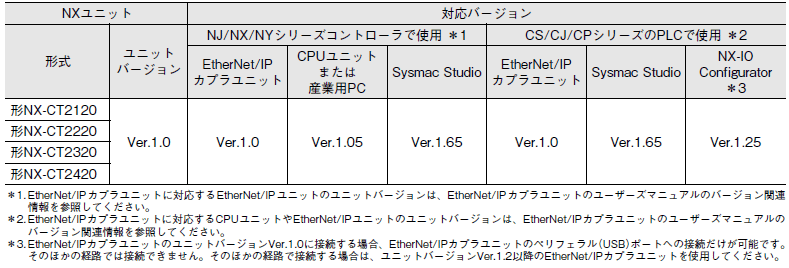

EtherNet/IPカプラユニット接続時

NXユニット 対応バージョン
形式 ユニット
バージョン		 NJ/NX/NYシリーズコントローラで使用 ＊1 CS/CJ/CPシリーズのPLCで使用 ＊2
EtherNet/IP
カプラユニット		 CPUユニット
または
産業用PC		 Sysmac Studio EtherNet/IP
カプラユニット		 Sysmac Studio NX-IO
Configurator
＊3
形NX-CT2120 Ver.1.0 Ver.1.0 Ver.1.05 Ver.1.65 Ver.1.0 Ver.1.65 Ver.1.25
形NX-CT2220
形NX-CT2320
形NX-CT2420

＊1. EtherNet/IPカプラユニットに対応するEtherNet/IPユニットのユニットバージョンは、EtherNet/IPカプラユニットのユーザーズマニュアルのバージョン関連情報を参照してください。
＊2. EtherNet/IPカプラユニットに対応するCPUユニットやEtherNet/IPユニットのユニットバージョンは、EtherNet/IPカプラユニットのユーザーズマニュアルのバージョン関連情報を参照してください。
＊3. EtherNet/IPカプラユニットのユニットバージョンVer.1.0に接続する場合、EtherNet/IPカプラユニットのペリフェラル（USB）ポートへの接続だけが可能です。
そのほかの経路では接続できません。そのほかの経路で接続する場合は、ユニットバージョンVer.1.2以降のEtherNet/IPカプラユニットを使用してください。
