CPUユニットでのシステム構成

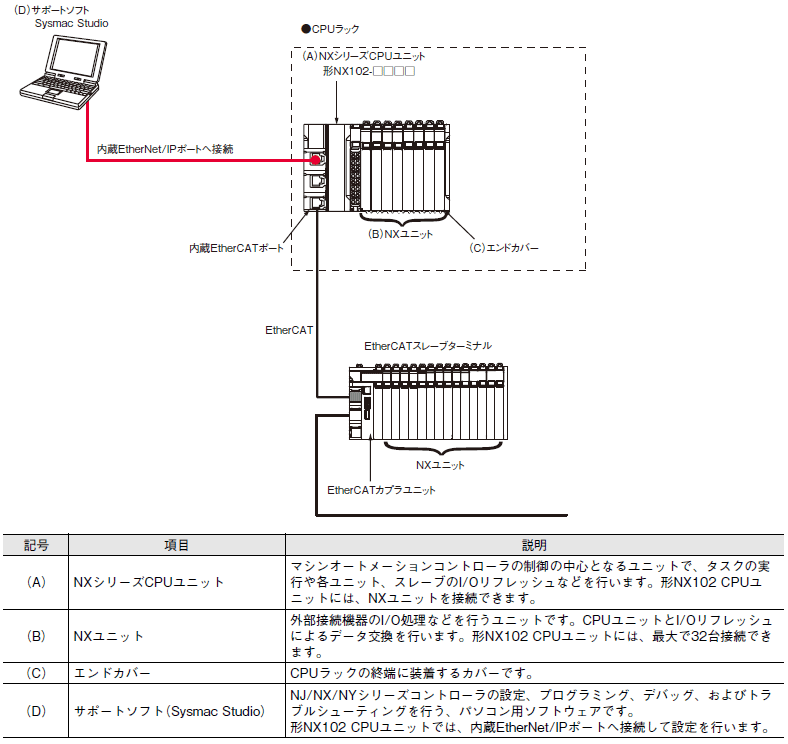

NXユニット群を、NXシリーズ 形NX102 CPUユニットに使用したときのシステム構成は以下のとおりです。
形NX102 CPUユニット以外のCPUユニットを使用したときのシステム構成は、接続しているCPUユニットのユーザーズマニュアルを参照してください。
CPUユニットの内蔵EtherCATポートに、EtherCATスレーブターミナルを接続することもできます。

スレーブターミナルのシステム構成

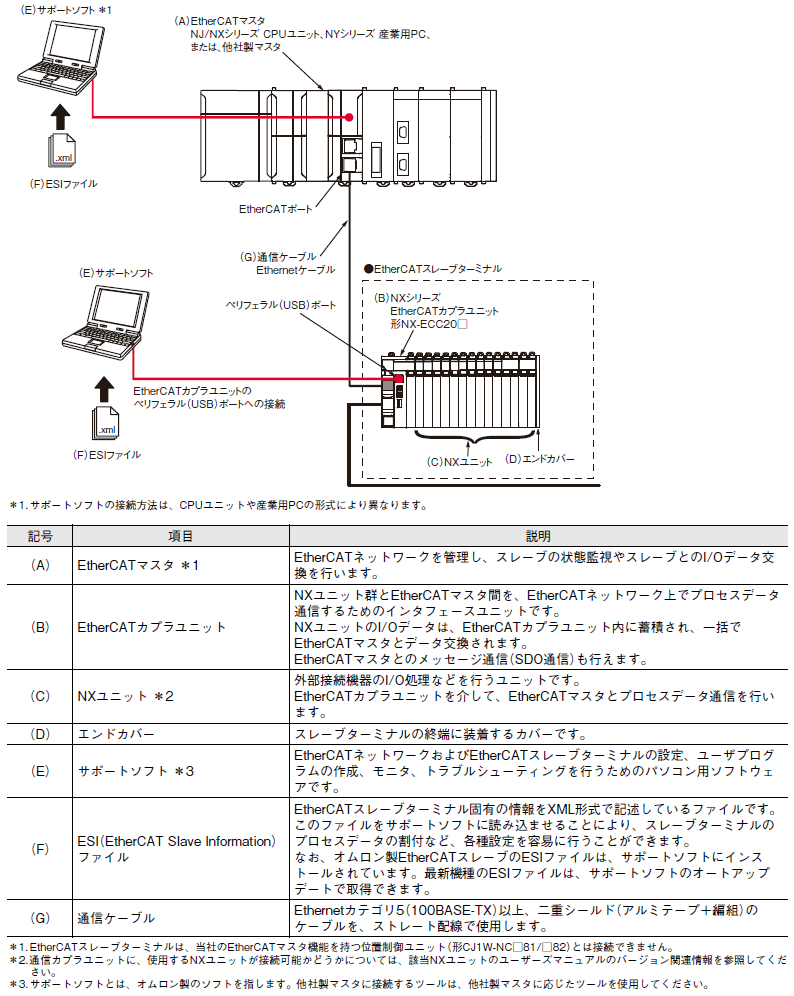

通信カプラユニットにEtherCATカプラユニットを使用したときのシステム構成は、以下のとおりです。
EtherCATカプラユニット以外の通信カプラユニットを使用したときのシステム構成は、接続している通信カプラユニットのユーザーズマニュアルを参照してください。
