E5ED-H

温度調節器（デジタル調節計）高性能タイプ（48×96mmサイズ）

E5ED-H

高分解能や高精度入力が可能。0.01℃表示可能。デジタル業界に特化した機能を搭載。プッシュインPlus端子台により配線工数を削減。

形式一覧/価格/オンライン購入

※ Web特別価格提供品

熟練者の調整を自動化

人の手を煩わせず最適な温度制御を自動で実現、生産性と品質を簡単に両立します。

カートを見る

この商品について

関連情報

情報更新 : 2025/04/01

定格

電源電圧 電源電圧Aタイプ： AC100～240V 50/60Hz
電源電圧Dタイプ： AC24V 50/60Hz/DC24V
許容電圧変動範囲 電源電圧の85～110%
消費電力 オプション-000タイプ： 6.6VA以下（AC100～240V）、4.1VA以下（AC24V）/ 2.3W以下（DC24V）
上記以外： 8.3VA以下（AC100～240V）、5.5VA以下（AC24V）/ 3.2W以下（DC24V）
センサ入力 温度入力
　熱電対： K、J、T、E、L、U、N、R、S、B、C/W、PLⅡ
　白金測温抵抗体： Pt100、JPt100
アナログ入力
　電流入力： 4～20mA、0～20mA
　電圧入力： 1～5V、0～5V、0～10V
入力インピーダンス 電流入力150Ω以下、電圧入力1MΩ以上
（形ES2-HB-N/THB-Nを接続する際は、1 ： 1接続でご使用ください）
制御方式 ON/OFFまたは2自由度PID（オートチューニング付き）
制御出力
1/2		 リレー出力 1a AC250V 5A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値）
電圧出力
（SSR駆動用）		 出力電圧 DC12V±20%（PNP） 最大負荷電流40mA、短絡保護回路付き
（制御出力2がある機種は最大負荷電流21mA）
リニア電流
出力		 DC4～20ｍA/DC0～20mA 負荷： 500Ω以下 分解能： 約10,000
補助出力 点数 4点
出力仕様 リレー出力 1a AC250V 2A（抵抗負荷）
電気的寿命10万回 最小適用負荷 5V 10mA（参考値）
イベント
入力		 点数 4点または6点（機種による）
外部接点
入力仕様		 有接点入力時： ON： 1kΩ以下 OFF： 100kΩ以上
無接点入力時： ON： 残留電圧1.5V以下 OFF： 漏れ電流0.1mA以下
流出電流： 約7mA（1接点あたり）
伝送出力 点数 1点（機種による）：伝送出力ありタイプ
出力仕様 電流出力： DC4～20mA 負荷： 500Ω以下 分解能： 約10,000
リニア電圧出力： DC1～5V 負荷： 1kΩ以上 分解能： 約10,000
リモート

SP入力		 点数 1点
信号種類 電流入力： 4～20mA、0～20mA（入力インピーダンス150Ω以下）
電圧入力： 1～5V、0～5V、0～10V（入力インピーダンス1MΩ以上）
アナログ入力
スケーリング		 スケーリングした信号に対して、工業単位（EU）のスケーリング
ー19999～32400
入力サンプ
リング周期		 50ms
設定方式 前面キーによるデジタル設定
指示方式 11セグメントデジタル表示、単発光表示、バー表示
文字高さ PV：15.0mm、 SV：11.0mm、 MV：7.8mm
3段表示。 内容 ： PV/SV/MV、 PV/SV/バンクNo.または残りソーク時間など
桁数 : PV、SVとも5桁 MVは4桁
バンク切替機能 あり（バンク数 : 8）
ローカルSP、警報設定値、PID組No（. PID定数、操作量リミット上下限など）
その他の機能 適応制御、自動フィルタ調整機能、水冷出力調整機能、予兆データ（通電時間モニタ、周囲温度モニタ、
制御出力ON/OFF回数モニタ）、 外乱抑制機能（プリブースト機能）、 D-AT（外乱オートチューニング）、
パラメータマスク機能、電源投入時の動作指定機能、マニュアル出力、 加熱冷却制御、 ループ断線警報機能、 SPランプ、
警報機能、 ヒータ断線検出機能（SSR故障含む）、 40%AT、 100%AT、 操作量リミット、 入力デジタルフィルタ、
ロバストチューニング、 PV入力補正、 ラン/ストップ、 プロテクト、 開平演算機能、 操作量変化率リミット、
簡易演算、 温度ステータス表示機能、 簡易プログラム機能、 入力移動平均、表示輝度設定、 バンク機能、
高分解能5桁 0.01℃表示、 リモートSP
使用周囲温度 -10～+55℃（ただし、結露または氷結しないこと）/
3年保証時： 標準単体取り付けにて-10～+50℃（ただし、結露または氷結しないこと）
使用周囲湿度 相対湿度25～85%
保管温度 -25～+65℃（ただし、結露または氷結しないこと）
高度 2,000ｍ以下
推奨ヒューズ T2A、AC250V タイムラグ低遮断容量
設置環境 過電圧カテゴリⅡ、汚染度２（EN/IEC/UL 61010-1）

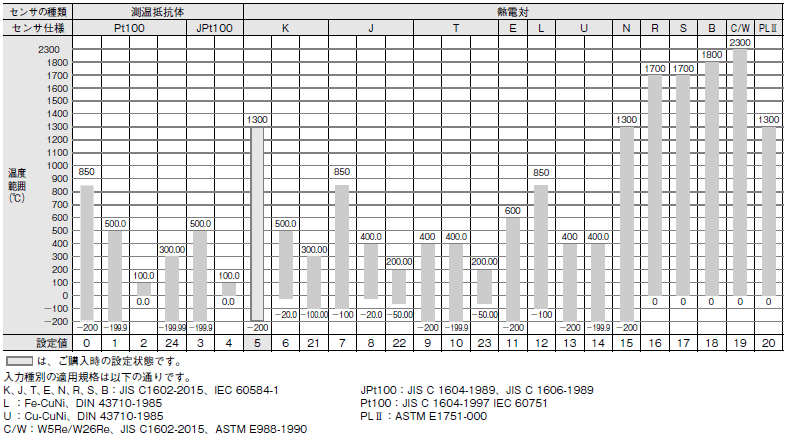

入力レンジ

温度入力

E5ED-H 定格/性能 3

アナログ入力

入力種別 電流 電圧
入力仕様 4～20mA 0～20mA 1～5V 0～5V 0～10V
設定範囲 スケーリングにより以下のいずれかの範囲で使用
-19999～32400
-1999.9～3240.0
-199.99～324.00
-19.999～32.400
設定値 25 26 27 28 29

警報種別

警報の種別を次の19種類から警報ごとに独立して設定できます。初期値は「2：上限」です。（注）
出力として、補助出力に割り付けます。なお、ONディレー、OFFディレー（0～999s）も指定可能です。
注. ヒータ断線・SSR故障検出機能ありの機種は、「警報1」は「ヒータ警報（HA）」になっており、工場出荷状態では「警報種別1」が表示されません。
警報1機能を有効にするには、出力割付で警報1を割り付けてください。

設定値 警報種別 警報出力機能 機能説明
警報値（X）が正 警報値（X）が負
0 警報機能なし 出力OFF 警報機能なし。
1 上下限 ＊1 3938_sp_4_1 ＊2 目標値（SP）に対する上方の偏差を
警報上限値（H）、下方の偏差を
警報下限値（L）で設定します。
偏差外でONとなります
2
（初期値）		 上限 3938_sp_4_2 3938_sp_4_20 目標値（SP）に対する上方の偏差を
警報値（X）で設定します。
偏差以上でONとなります。
3 下限 3938_sp_4_3 3938_sp_4_21 目標値（SP）に対する下方の偏差を
警報値（X）で設定します。
偏差以下でONとなります。
4 上下限範囲 ＊1 3938_sp_4_4 ＊3 目標値（SP）に対する上方の偏差を
警報上限値（H）、下方の偏差を
警報下限値（L）で設定します。
偏差内でONとなります。
5 上下限待機
シーケンス付 ＊1
3938_sp_4_5
＊5		 ＊4 ｢1：上下限｣の警報動作に
待機シーケンスが付きます。＊6
6 上限待機
シーケンス付		 3938_sp_4_6 3938_sp_4_22 ｢2：上限｣の警報動作に
待機シーケンスが付きます。＊6
7 下限待機
シーケンス付		 3938_sp_4_7 3938_sp_4_23 ｢3：下限｣の警報動作に
待機シーケンスが付きます。＊6
8 絶対値上限 3938_sp_4_8 3938_sp_4_24 目標値（SP）に関係なく、
現在値（PV）が警報値（X）より
大きいときに警報がONとなります。
9 絶対値下限 3938_sp_4_9 3938_sp_4_25 目標値（SP）に関係なく、
現在値（PV）が警報値（X）より
小さいときに警報がONとなります。
10 絶対値上限待機
シーケンス付		 3938_sp_4_10 3938_sp_4_26 ｢8：絶対値上限｣の警報動作に
待機シーケンスが付きます。＊6
11 絶対値下限待機
シーケンス付		 3938_sp_4_11 3938_sp_4_27 ｢9：絶対値下限｣の警報動作に
待機シーケンスが付きます。＊6
12 LBA　
（警報1種別のみ）		 ―― ＊7
13 PV変化率警報 ―― ＊8
14 SP絶対値上限 3938_sp_4_12 3938_sp_4_28 目標値（SP）が警報値（X）より
大きいときに警報がONとなります。
15 SP絶対値下限 3938_sp_4_13 3938_sp_4_29 目標値（SP）が警報値（X）より
小さいときに警報がONとなります。
16 MV絶対値上限
＊9		 標準制御時
3938_sp_4_14		 標準制御時
3938_sp_4_30		 操作量（MV）が警報値（X）より
大きいときに警報がONとなります。
加熱冷却制御時
（加熱側操作量）
3938_sp_4_15		 加熱冷却制御時
（加熱側操作量）
常時ON
17 MV絶対値下限
＊9		 標準制御時
3938_sp_4_16		 標準制御時
3938_sp_4_31		 操作量（MV）が警報値（X）より
小さいときに警報がONとなります。
加熱冷却制御時
（冷却側操作量）
3938_sp_4_17		 加熱冷却制御時
（冷却側操作量）
常時ON
18 RSP絶対値上限 3938_sp_4_18 3938_sp_4_32 リモートSP（RSP）が警報値（X）より
大きいときに警報がONとなります。
19 RSP絶対値下限 3938_sp_4_19 3938_sp_4_33 リモートSP（RSP）が警報値（X）より
小さいときに警報がONとなります。

＊1. 設定値1、4、5は警報種別の上・下限値が個別に設定でき、L、Hで表しています。

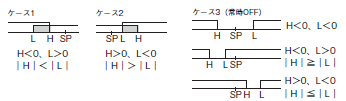

＊2. 設定値：1　上下限警報

E5ED-H 定格/性能 7

＊3. 設定値：4　上下限範囲

E5ED-H 定格/性能 8

＊4. 設定値：5　上下限待機シーケンス付警報
　　　　「＊2」の　上下限警報で
　　　・ ケース1、2の場合、
　　　　ヒステリシスが上限・下限で重なる場合は、常時OFF
　　　・ ケース3の場合、常時OFF
＊5. 設定値：5　上下限待機シーケンス付警報
　　　ヒステリシスが上限・下限で重なる場合は、常時OFF
icon_01＊6. 「形E5□D-H デジタル調節計 ユーザーズマニュアル」（Man. No.：SGTD-753）の「待機シーケンス再起動」を参照してください。
icon_01＊7. 「形E5□D-H デジタル調節計 ユーザーズマニュアル」（Man. No.：SGTD-753）「5-15項 ループ断線警報」の「ループ断線警報（LBA）」を参照してください。
icon_01＊8. 「形E5□D-H デジタル調節計 ユーザーズマニュアル」（Man. No.：SGTD-753）「4-10項 警報出力を出すには」の「●PV変化率警報」を参照してください。
＊9. 加熱冷却制御時、MV絶対値上限警報は加熱側操作量のみに、またMV絶対値下限警報は冷却側操作量のみに機能します。

性能

指示精度
（個別取り付け、
周囲温度23℃）		 熱電対 ：（指示値の±0.1%または±1℃の大きい方）±1ディジット以下 ＊1
白金測温抵抗体 ：（指示値の±0.1%または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ： ±0.1%FS±1ディジット以下
CT入力 ： ±5%FS±1ディジット以下
リモートSP入力 : ±0.2%FS±1ディジット以下
伝送出力精度 ±0.3%FS以下
温度の影響 ＊2 熱電対入力（R、S、B、C/W、PLⅡ） ：（指示値の±１%あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：（指示値の±１%あるいは±4℃の大きい方）±1ディジット以下 ＊3
白金測温抵抗体入力 ：（指示値の±１%あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ： ±1%FS±1ディジット以下
CT入力 ： ±5%FS±1ディジット以下
リモートSP入力 : ±1%FS±1ディジット以下
電圧の影響 ＊2
電磁妨害の影響
（EN 61326-1による）
入力サンプリング周期 50ms
調節感度 温度入力： 0.1～999.9℃/°F（0.1℃/°F単位）
アナログ入力： 0.01～99.99%FS（0.01%FS単位）
比例帯（P）
冷却用比例帯（P）		 温度入力： 0.1～3240.0℃/°F（0.1℃/°F単位）
アナログ入力： 0.1～999.9%FS（0.1%FS単位）
積分時間（I） ＊4
冷却用積分時間（I） ＊4		 標準/加熱冷却： 0～9999s （1s単位）
0.0～3240.0s（0.1s単位）
微分時間（D） ＊4
冷却用微分時間（D） ＊4		 0～9999s（1s  単位）
0.0～3240.0s（0.1s単位）
適応制御
専用		 目標値応答用
比例帯（P）		 温度入力： 0.1～3240.0℃/°F（0.1℃/°F単位）
目標値応答用
積分時間（I）		 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）＊4
目標値応答用
微分時間（D）		 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）＊4
外乱用
比例帯（P）		 温度入力： 0.1～3240.0℃/°F（0.1℃/°F単位））
外乱用
積分時間（I）		 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）＊4
外乱用
微分時間（D）		 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）＊4
制御周期 0.1、0.2、0.5、1～99s（1s単位）
マニュアルリセット値 0.0～100.0%（0.1%単位）
警報設定範囲 ー19999～32400（MV警報以外）
温度入力 : 小数点位置は選択したセンサにより自動的に設定。
アナログ入力 : 小数点位置は｢小数点位置｣の設定に従う。
ー1999.9～3240.0（MV警報）
信号源抵抗の影響 熱電対： 0.1℃/Ω以下（100Ω以下）、白金測温抵抗体： 0.1℃/Ω以下（10Ω以下）
絶縁抵抗 20MΩ以上（DC500V印加）
耐電圧 AC100～240V : AC3,000V 50または60Hz 1min（異極充電部端子）
AC/DC 24V : AC3,000V 50または60Hz 1min（異極充電部端子）
振動 誤動作 10～55Hz 20m/s2 3軸方向 10min
耐久 10～55Hz 20m/s2 3軸方向 2h
衝撃 誤動作 100m/s2 3軸方向 各3回
耐久 300m/s2 3軸方向 各3回
質量 本体： 約220g 取り付けアダプタ： 約4g×2個
保護構造 前面： IP66/UL Type1、リアケース： IP20、端子部： IP00
メモリ保護 不揮発性メモリ（書込回数： 100万回）
設定ツール 形E5ED-H : CX-Thermo Ver.4.70以上
設定ツール用ポート 形E5ED-Hの上面 :
USB-シリアル変換ケーブル 形E58-CIFQ2を使用して、 パソコン側USBポートと接続 ＊5
形E5ED-Hの前面 :
USB-シリアル変換ケーブル 形E58-CIFQ2+変換ケーブル 形E58-CIFQ2-Eを使用して、
パソコン側USBポートと接続 ＊5
規格 認証規格 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格 EN 61010-1（IEC 61010-1）、RCM規格
EMC指令 EMI EN 61326-1 ＊6　
放射妨害電界強度 EN 55011 Group1 classA　
雑音端子電圧 EN 55011 Group1 classA
EMS EN 61326-1 ＊6　
静電気放電イミュニティ EN 61000-4-2　
電磁界強度イミュニティ EN 61000-4-3　
バーストノイズイミュニティ EN 61000-4-4　
伝導性妨害イミュニティ EN 61000-4-6　
サージイミュニティ EN 61000-4-5　
電圧ディップ/電断イミュニティ EN 61000-4-11

＊1. K、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
　　 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
　　 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
＊2. 条件：周囲温度：－10℃～23℃～55℃ 電圧範囲：定格電圧の－15～＋10％
＊3. Kセンサの－100℃以下は±10℃以内。
＊4. 単位は「積分/微分時間単位」の設定によります。
＊5. 外部シリアル通信（RS-485）とUSB-シリアル変換ケーブル通信を同時使用可能。
＊6. 工業用電磁環境（EN/IEC 61326-1 第2表）

USB-シリアル変換ケーブル仕様

対応OS Windows 7/8/10/11
対応ソフトウェア CX-Thermo Ver.4.70以上
対応機種 形E5□C-Tシリーズ、形E5□Cシリーズ、
形E5CBシリーズ、形E5□Dシリーズ、
形E5□D-Hシリーズ
USB I/F規格 USB Specification 2.0準拠
DTE速度 38,400bps
コネクタ仕様 パソコン側： USB（タイプA プラグ）
温度調節器側： 専用シリアルコネクタ
電源 バスパワー（USBホストコントロ-ラから供給）＊1
電源電圧 DC5V
消費電流 最大450mA
出力電圧 DC4.7±0.2V（USB-シリアル変換ケーブルから温度調節器側に供給）
出力電流 最大250mA（USB-シリアル変換ケーブルから温度調節器側に供給）
使用周囲温度 0～+55℃（ただし、結露または氷結しないこと）
使用周囲湿度 相対湿度10～80%
保管温度 -20～+60℃（ただし、結露または氷結しないこと）
保管湿度 相対湿度10～80%
高度 2,000m以下
質量 約120g

Windowsは米国Microsoft Corporationの米国およびその他の国における登録商標です。
＊1. USBポートは、High-Powerポートをご使用ください。
注. パソコンへドライバのインストールが必要です。インストール方法については、ケーブル付属の取扱説明書をご覧ください。

通信性能

伝送路接続 RS-485： マルチドロップ
通信方式 RS-485（2線式半二重）
同期方式 調歩同期
プロトコル CompoWay/F、Modbus
通信速度 ＊ 9,600、19,200、38,400、57,600、115,200bps
伝送コード ASCII
データビット長 ＊ 7、8ビット
ストップビット長 ＊ 1、2ビット
誤り検出 垂直パリティ（なし、 偶数、 奇数）
BCC（ブロックチェックキャラクタ）
CompoWay/F時
CRC-16 Modbus時
フロー制御 なし
インターフェース RS-485
リトライ機能 なし
通信バッファ 217バイト
通信レスポンス
送信待ち時間		 0～99ms
初期値： 20ms

＊通信速度、データビット長、ストップビット長、垂直パリティの設定は、「通信設定レベル」でそれぞれ独立に設定できます。

通信機能

プログラムレス
通信機能		 PLCのメモリを介して、形E5ED-Hのパラメータを読み書きしたり、ラン/ストップしたりする機能。
PLCとの通信は形E5ED-Hが自動で行うので通信プログラムの作成が不要。
接続可能台数：最大32台（FX3は最大16台）
対象PLC：
オムロン製PLC　CS/CJ/CP/NJシリーズ、NX1P
三菱電機製PLC　MELSEC-Q/L/FX3/iQ-Rシリーズ
キーエンス製PLC　KEYENCE KVシリーズ
コピー機能 ＊ 接続された温度調節器間で、マスタに設定された温度調節器から設定パラメータを
スレーブにコピーすることが可能。

MELSECは、三菱電機株式会社の登録商標です。
KEYENCEは、株式会社キーエンスの登録商標です。
＊プログラムレス通信機能に対応しています。

電流検出器（CT）（別売）定格

形E54-CT1
形E54-CT3		 形E54-CT1L
形E54-CT3L
耐電圧 AC1,000V（1min） AC1,500V（1min）
耐振動 50Hz、98m/s2
質量 約11.5g（形54-CT1）
約50g（形54-CT3）		 約14g（形54-CT1L）
約57g（形54-CT3L）
付属品 形E54-CT3のみ
接触子（2個）
プラグ（2個）		 なし

ヒータ断線・SSR故障

CT入力（ヒータ電流検出用） 単相ヒータ用検出機能タイプ： 1点
単相または三相ヒータ用検出機能タイプ： 2点
最大ヒータ電流 AC50A
入力電流値指示精度 ±5%FS±1ディジット以下
ヒータ断線警報設定範囲 ＊1 0.1～49.9A（0.1A単位）
検出最小ON時間： 100ms ＊3
SSR故障警報設定範囲 ＊2 0.1～49.9A（0.1A単位）
検出最小OFF時間： 100ms ＊4

＊1. ヒータ断線警報は、制御出力がONのときのヒータ電流を測定し、設定値（ヒータ断線検出電流値）より小さいとき、出力がONとなります。
＊2. SSR 故障警報は、制御出力がOFF のときのヒータ電流を測定し、設定値（SSR故障検出電流値）より大きいとき、出力がONとなります。
＊3. 制御周期0.1s、0.2s時は30ms
＊4. 制御周期0.1s、0.2s時は38ms

制御出力リレーの電気的寿命曲線（参考値）

E5ED-H 定格/性能 21
