①制御出力の割付について
制御出力２がない場合：補助出力を制御出力（冷却側）として使用します。
制御出力２がある場合：制御出力2点を、各々加熱側、冷却側に使用します。（どちらが加熱側、冷却側でもかまいません。）
②制御について
PID制御を行う場合、加熱側PID、冷却側PIDそれぞれ独立で設定いただけます。
加熱側と冷却側で応答特性の異なる制御系にも対応可能です。
この商品について
関連情報
- 商品カテゴリ共通
- 特設ページ
情報更新 : 2025/04/01

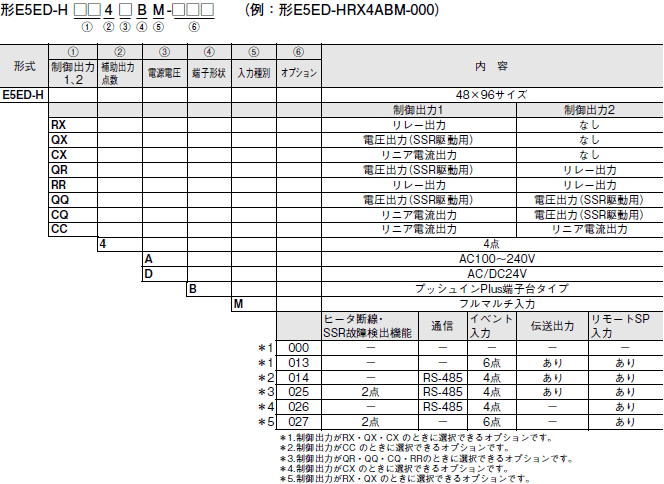

形式基準
プッシュインPlus端子台タイプ
加熱・冷却制御について
加熱・冷却制御機能を使用する場合
形式一覧
| 形式 |
|---|
| E5ED-HRX4ABM-000 |
| E5ED-HRX4DBM-000 |
| E5ED-HRX4ABM-013 |
| E5ED-HRX4DBM-013 |
| E5ED-HRX4ABM-027 |
| E5ED-HRX4DBM-027 |
| E5ED-HQX4ABM-000 |
| E5ED-HQX4DBM-000 |
| E5ED-HQX4ABM-013 |
| E5ED-HQX4DBM-013 |
| E5ED-HQX4ABM-027 |
| E5ED-HQX4DBM-027 |
| E5ED-HCX4ABM-000 |
| E5ED-HCX4DBM-000 |
| 形式 |
|---|
| E5ED-HCX4ABM-013 |
| E5ED-HCX4DBM-013 |
| E5ED-HCX4ABM-026 |
| E5ED-HCX4DBM-026 |
| E5ED-HQR4ABM-025 |
| E5ED-HQR4DBM-025 |
| E5ED-HRR4ABM-025 |
| E5ED-HRR4DBM-025 |
| E5ED-HQQ4ABM-025 |
| E5ED-HQQ4DBM-025 |
| E5ED-HCQ4ABM-025 |
| E5ED-HCQ4DBM-025 |
| E5ED-HCC4ABM-014 |
| E5ED-HCC4DBM-014 |
オプション（別売）
USB-シリアル変換ケーブル
| 形式 |
|---|
| E58-CIFQ2 |
変換ケーブル
| 形式 |
|---|
| E58-CIFQ2-E |
注. 必ず形E58-CIFQ2とセットでご使用ください。
防水パッキン
| 形式 |
|---|
| Y92S-P9 |
注. 本防水パッキンは本体に付属しています。
防水カバー
| 形式 |
|---|
| Y92A-49N |
前面ポートカバー
| 形式 |
|---|
| Y92S-P7 |
注. 本前面ポートカバーは本体に付属しています。
取り付けアダプタ
| 形式 |
|---|
| Y92F-51（2ヶ詰め） |
注. 本取り付けアダプタは本体に付属しています。
電流検出器（CT）
| 穴径 | 形式 |
|---|---|
| φ5.8 | E54-CT1 |
| φ5.8 | E54-CT1L＊ |
| φ12.0 | E54-CT3 |
| φ12.0 | E54-CT3L＊ |
＊リード線付きの仕様となります。UL認証が必要な場合は、こちらのCTをご使用ください。
サポートソフトウェア CX-Thermo（CXサーモ）
| 形式 |
|---|
| EST2-2C-MV4 |
注. 形E5ED-Hは、CX-Thermo Ver.4.70以上で対応しています。
CX-Thermoの使用環境については、「形EST2-2C-MV4」をご覧ください。
