(単位:mm)

指定なき寸法公差:公差等級 IT16

本体

透過形 *

*透過形(E3Z-T□□)は投光器、受光器のセット形式を掲載しています。
 投光器の形式は「-L」(例:E3Z-T61-L-UL 2M)、受光器の形式は「-D」(例:E3Z-T61-D-UL 2M)が加わった表記となります。
 投光器、受光器それぞれの形式は、「形式/種類」をご確認ください。

コード引き出しタイプ

標準タイプ
E3Z-T61(A)/T62
E3Z-T81(A)/T82
レーザタイプ

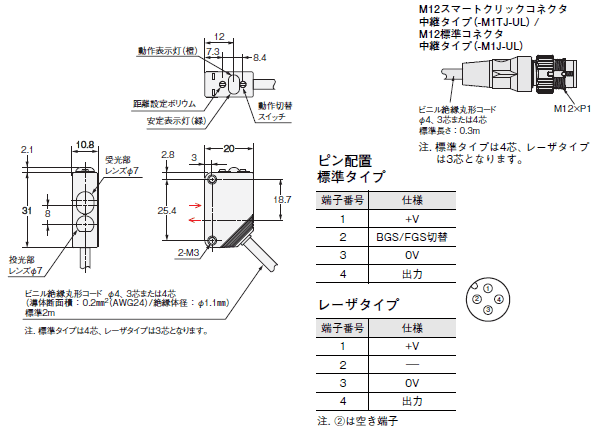

E3Z-LT61/LT81

E3Z-□-UL 外形寸法 4

IO-Linkタイプ
E3Z-T81-IL□

E3Z-□-UL 外形寸法 5

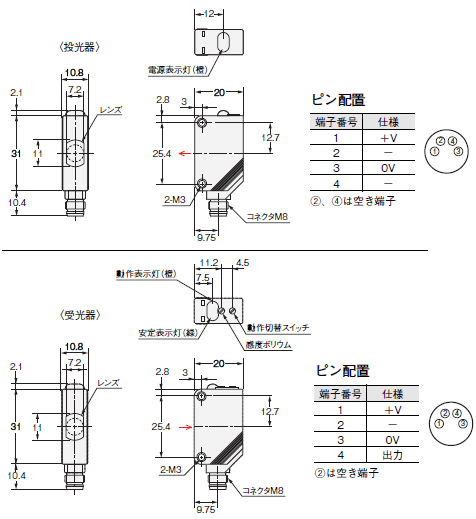

M8コネクタタイプ

標準タイプ
E3Z-T66(A)/T67
E3Z-T86(A)/T87
レーザタイプ
E3Z-LT66/LT86

E3Z-□-UL 外形寸法 7

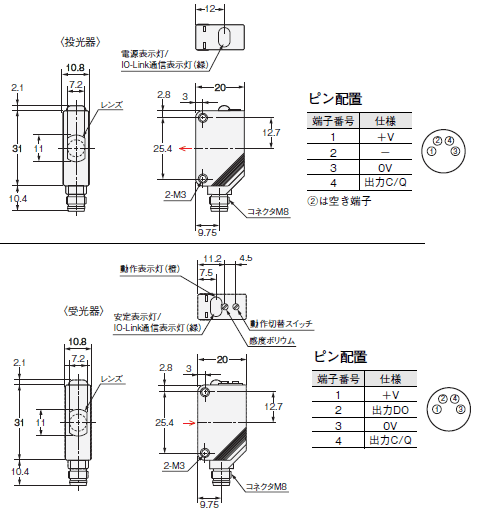

IO-Linkタイプ
E3Z-T86-IL□

E3Z-□-UL 外形寸法 8

回帰反射形・拡散反射形・限定反射形

コード引き出しタイプ

標準タイプ
E3Z-R61/R81
E3Z-D61/D62/D81/D82
E3Z-L61/L63/L81/L83
E3Z-B61/B62/B81/B82

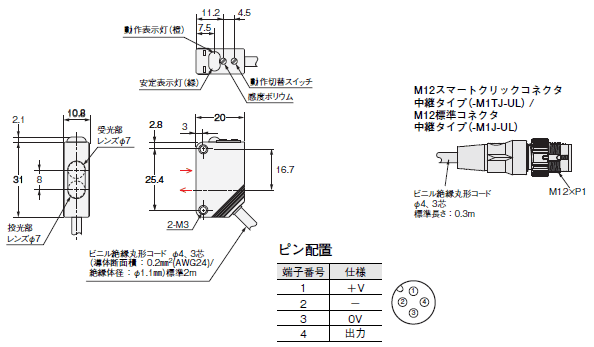

レーザタイプ
E3Z-LR61/LR81

E3Z-□-UL 外形寸法 11

IO-Linkタイプ

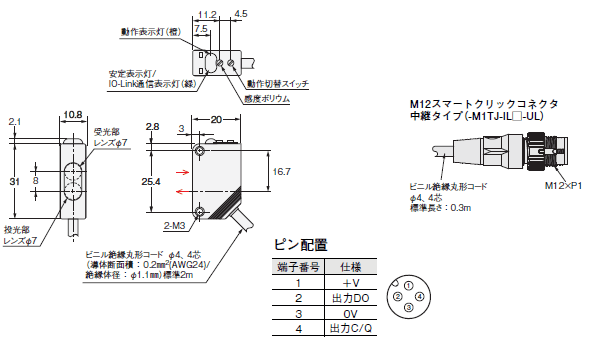

E3Z-R81-IL□
E3Z-D82-IL□
E3Z-L81-IL□

E3Z-□-UL 外形寸法 12

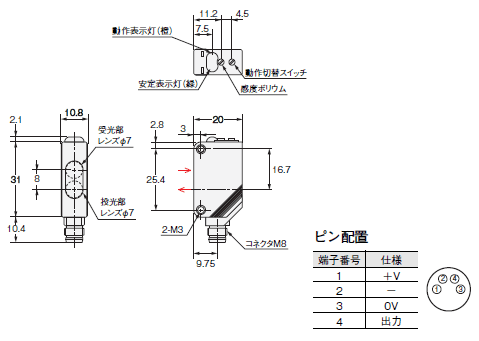

M8コネクタタイプ

標準タイプ
E3Z-R66/R86
E3Z-D66/D67/D86/D87
E3Z-L66/L68/L86/L88
E3Z-B66/B67/B86/B87
レーザタイプ
E3Z-LR66/LR86

E3Z-□-UL 外形寸法 14

IO-Linkタイプ

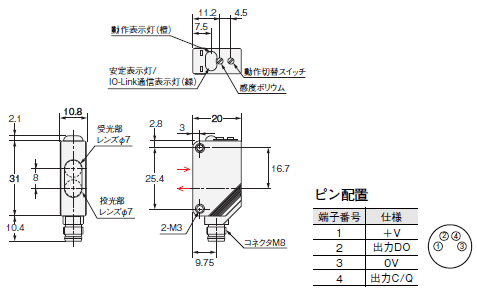

E3Z-R86-IL□
E3Z-D87-IL□
E3Z-L86-IL□

E3Z-□-UL 外形寸法 15

距離設定形

コード引き出しタイプ

標準タイプ
E3Z-LS61/LS63
E3Z-LS81/LS83
レーザタイプ
E3Z-LL61/LL63
E3Z-LL81/LL83

E3Z-□-UL 外形寸法 18

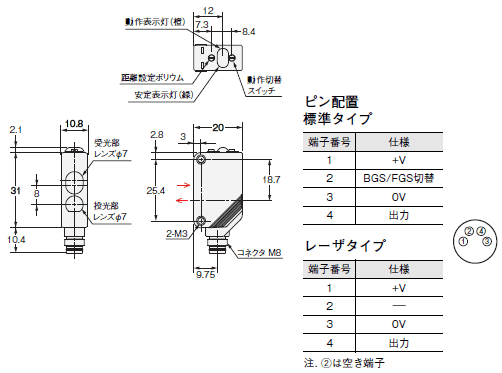

M8コネクタタイプ

標準タイプ
E3Z-LS66/LS68
E3Z-LS86/LS88
レーザタイプ
E3Z-LL66/LL68
E3Z-LL86/LL88

E3Z-□-UL 外形寸法 20

アクセサリ(別売)

スリット

E39-S65A
E39-S65B
E39-S65C

E3Z-□-UL 外形寸法 23

E39-S65D
E39-S65E
E39-S65F

E3Z-□-UL 外形寸法 24

取りつけ金具

E39-L44

E3Z-□-UL 外形寸法 26

E39-L104

E3Z-□-UL 外形寸法 27

反射板

E39-R1
E39-R1S

E3Z-□-UL 外形寸法 29

材質:〈反射面〉アクリル
   〈裏面〉ABS

反射板(レーザタイプのみ)

E39-R6

E3Z-□-UL 外形寸法 32

材質:〈反射面〉アクリル
   〈裏面〉ABS

E39-R12

E3Z-□-UL 外形寸法 33

材質:〈反射部〉表面:ポリカーボネート
        内部:アクリル
   〈枠部〉ABS

取りつけ金具、反射板

詳細は、「E39-L/E39-S/E39-R」をご参照ください。

フレキシブル取りつけ金具

E39-L261

E3Z-□-UL 外形寸法 36

注. 付属品 2-M3-L10 十字穴付ナベ小ねじ(SW+JIS W組込)

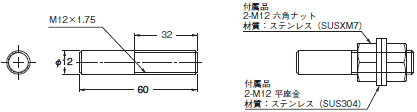

支柱 50mm

E39-L262

E3Z-□-UL 外形寸法 38

材質:ステンレス(SUS304)

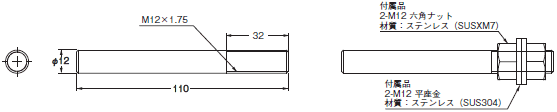

支柱 100mm

E39-L263

E3Z-□-UL 外形寸法 40

材質:ステンレス(SUS304)

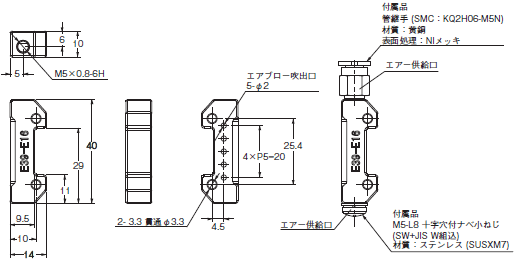

エアブローユニット

E39-E16

E3Z-□-UL 外形寸法 42
