3G3MX2-V2

多機能型小型インバータ

3G3MX2-V2

簡易位置制御やPMモータ制御など豊富な機能を搭載し、さまざまなアプリケーションに対応

形式一覧/価格/オンライン購入

※ Web特別価格提供品

Sysmac Library

コントローラNJ/NX/NYのプログラムに使用できるソフトウェア機能部品集をダウンロードしていただけます。

カートを見る

この商品について

関連情報

情報更新 : 2024/10/01

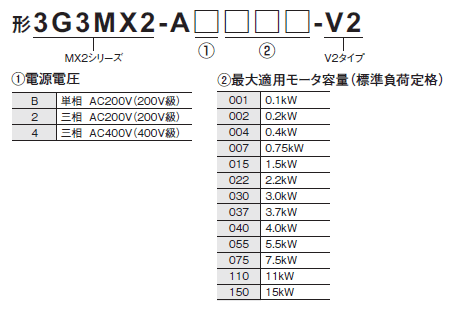

形式基準

3G3MX2-V2 形式/種類 1

種類

インバータ本体

定格電圧 保護構造 最大適用モータ容量 形式
ND：標準負荷 LD：軽負荷
三相AC200V IP20 0.1kW 0.2kW 3G3MX2-A2001-V2
0.2kW 0.4kW 3G3MX2-A2002-V2
0.4kW 0.75kW 3G3MX2-A2004-V2
0.75kW 1.1kW 3G3MX2-A2007-V2
1.5kW 2.2kW 3G3MX2-A2015-V2
2.2kW 3.0kW 3G3MX2-A2022-V2
3.7kW 5.5kW 3G3MX2-A2037-V2
5.5kW 7.5kW 3G3MX2-A2055-V2
7.5kW 11kW 3G3MX2-A2075-V2
11kW 15kW 3G3MX2-A2110-V2
15kW 18.5kW 3G3MX2-A2150-V2
三相AC400V IP20 0.4kW 0.75kW 3G3MX2-A4004-V2
0.75kW 1.5kW 3G3MX2-A4007-V2
1.5kW 2.2kW 3G3MX2-A4015-V2
2.2kW 3.0kW 3G3MX2-A4022-V2
3.0kW 4.0kW 3G3MX2-A4030-V2
4.0kW 5.5kW 3G3MX2-A4040-V2
5.5kW 7.5kW 3G3MX2-A4055-V2
7.5kW 11kW 3G3MX2-A4075-V2
11kW 15kW 3G3MX2-A4110-V2
15kW 18.5kW 3G3MX2-A4150-V2
単相AC200V IP20 0.1kW 0.2kW 3G3MX2-AB001-V2
0.2kW 0.4kW 3G3MX2-AB002-V2
0.4kW 0.55kW 3G3MX2-AB004-V2
0.75kW 1.1kW 3G3MX2-AB007-V2
1.5kW 2.2kW 3G3MX2-AB015-V2
2.2kW 3.0kW 3G3MX2-AB022-V2

通信ユニット

名称 形式
EtherCAT通信ユニット 3G3AX-MX2-ECT

オプション品

名称 仕様 形式
回生制動ユニット 三相200V 一般用（抵抗器内蔵） 3G3AX-RBU21
瞬時回生力大（抵抗器内蔵） 3G3AX-RBU22
三相400V 一般用（抵抗器内蔵） 3G3AX-RBU41
制動抵抗器 小型タイプ 定格容量120W、抵抗値180Ω 3G3AX-RBA1201
定格容量120W、抵抗値100Ω 3G3AX-RBA1202
定格容量120W、抵抗値50Ω 3G3AX-RBA1203
定格容量120W、抵抗値35Ω 3G3AX-RBA1204
標準タイプ 定格容量200W、抵抗値180Ω 3G3AX-RBB2001
定格容量200W、抵抗値100Ω 3G3AX-RBB2002
定格容量300W、抵抗値50Ω 3G3AX-RBB3001
定格容量400W、抵抗値35Ω 3G3AX-RBB4001
中容量タイプ 定格容量400W、抵抗値50Ω 3G3AX-RBC4001
定格容量600W、抵抗値35Ω 3G3AX-RBC6001
定格容量1200W、抵抗値17Ω 3G3AX-RBC12001

回生制動ユニットと制動抵抗器の組合せ一覧

インバータと回生制動ユニット・制動抵抗器の組み合わせ表を示します。
組み合わせ表の各項目について以下に説明しますので、インバータに合わせて選択してください。
10%EDを超える使用率の場合や、概算制動トルクより大きなトルクが必要な場合は、「MX2シリーズV2タイプ 多機能型小型インバータユーザーズマニュアル（SBCE-506）」を参照してください。

インバータ 使用条件 制動ユニット 制動抵抗器 接続
形態		 制約事項
電圧
クラス		 最大適用
モータ容量
[ｋＷ]		 形式 %ED
［%］		 概算制動
トルク
［% ＊1］		 形式 台数 形式 台数 連続許容
on時間
[秒]		 最小接続
抵抗値
[Ω]
200V級 0.1 3G3MX2-A2001-V2
3G3MX2-AB001-V2		 3.0% 220% 本体内蔵 - 3G3AX-RBA1201 1 1 20 100
10.0% 220% - 3G3AX-RBB2001 1 1 30 100
0.2 3G3MX2-A2002-V2
3G3MX2-AB002-V2		 3.0% 220% 本体内蔵 - 3G3AX-RBA1201 1 1 20 100
10.0% 220% - 3G3AX-RBB2001 1 1 30 100
0.4 3G3MX2-A2004-V2
3G3MX2-AB004-V2		 3.0% 220% 本体内蔵 - 3G3AX-RBA1201 1 1 20 100
10.0% 220% - 3G3AX-RBB2001 1 1 30 100
0.75 3G3MX2-A2007-V2
3G3MX2-AB007-V2		 3.0% 120% 本体内蔵 - 3G3AX-RBA1201 1 1 20 50
10.0% 120% - 3G3AX-RBB2001 1 1 30 50
1.5 3G3MX2-A2015-V2
3G3MX2-AB015-V2		 2.5% 110% 本体内蔵 - 3G3AX-RBA1202 1 1 12 50
10.0% 215% - 3G3AX-RBC4001 1 1 10 50
2.2 3G3MX2-A2022-V2
3G3MX2-AB022-V2		 3.0% 150% 本体内蔵 - 3G3AX-RBB3001 1 1 30 35
10.0% 150% - 3G3AX-RBC4001 1 1 10 35
3.7 3G3MX2-A2037-V2 3.0% 125% 本体内蔵 - 3G3AX-RBB4001 1 1 20 35
10.0% 125% - 3G3AX-RBC6001 1 1 10 35
5.5 3G3MX2-A2055-V2 3.0% 120% 本体内蔵 - 3G3AX-RBB3001 2 2 30 20
10.0% 120% - 3G3AX-RBC4001 2 2 10 20
7.5 3G3MX2-A2075-V2 3.0% 125% 本体内蔵 - 3G3AX-RBB4001 2 2 20 17
10.0% 125% - 3G3AX-RBC6001 2 2 10 17
11 3G3MX2-A2110-V2 3.0% 90% 本体内蔵 - 3G3AX-RBC12001 1 1 10 17
10.0% 90% - 3G3AX-RBC12001 1 1 10 17
10.0% 125% 3G3AX-RBU23 1 3G3AX-RBC6001 3 6 10 4
15 3G3MX2-A2150-V2 3.0% 110% 本体内蔵 - 3G3AX-RBB3001 5 4 30 10
10.0% 110% - 3G3AX-RBC4001 5 4 10 10
400Ｖ級 0.4 3G3MX2-A4004-V2 3.0% 220% 本体内蔵 - 3G3AX-RBA1201 2 3 20 180
10.0% 220% - 3G3AX-RBB2001 2 3 30 180
0.75 3G3MX2-A4007-V2 3.0% 220% 本体内蔵 - 3G3AX-RBA1201 2 3 20 180
10.0% 220% - 3G3AX-RBB2001 2 3 30 180
1.5 3G3MX2-A4015-V2 3.0% 120% 本体内蔵 - 3G3AX-RBA1201 2 3 20 180
10.0% 120% - 3G3AX-RBB2001 2 3 30 180
2.2 3G3MX2-A4022-V2 2.5% 150% 本体内蔵 - 3G3AX-RBA1202 2 3 12 100
10.0% 220% - 3G3AX-RBC4001 2 3 10 100
3.0 3G3MX2-A4030-V2 2.5% 110% 本体内蔵 - 3G3AX-RBA1202 2 3 12 100
10.0% 215% - 3G3AX-RBC4001 2 3 10 100
4.0 3G3MX2-A4040-V2 3.0% 165% 本体内蔵 - 3G3AX-RBB3001 2 3 30 100
10.0% 165% - 3G3AX-RBC4001 2 3 10 100
5.5 3G3MX2-A4055-V2 3.0% 120% 本体内蔵 - 3G3AX-RBB3001 2 3 30 70
10.0% 120% - 3G3AX-RBC4001 2 3 10 70
7.5 3G3MX2-A4075-V2 3.0% 125% 本体内蔵 - 3G3AX-RBB4001 2 3 20 70
10.0% 125% - 3G3AX-RBC6001 2 3 10 70
11 3G3MX2-A4110-V2 3.0% 85% 本体内蔵 - 3G3AX-RBB4001 2 3 20 70
10.0% 85% - 3G3AX-RBC6001 2 3 10 70
10.0% 120% 3G3AX-RBU41 ＊2 1 3G3AX-RBC4001 4 7 10 34
15 3G3MX2-A4150-V2 3.0% 125% 本体内蔵 - 3G3AX-RBB4001 4 5 20 35
10.0% 125% - 3G3AX-RBC6001 4 5 10 35

＊1. モータ定格トルクを100%として、％で示しています。
＊2. 内蔵抵抗器を取り外してください。

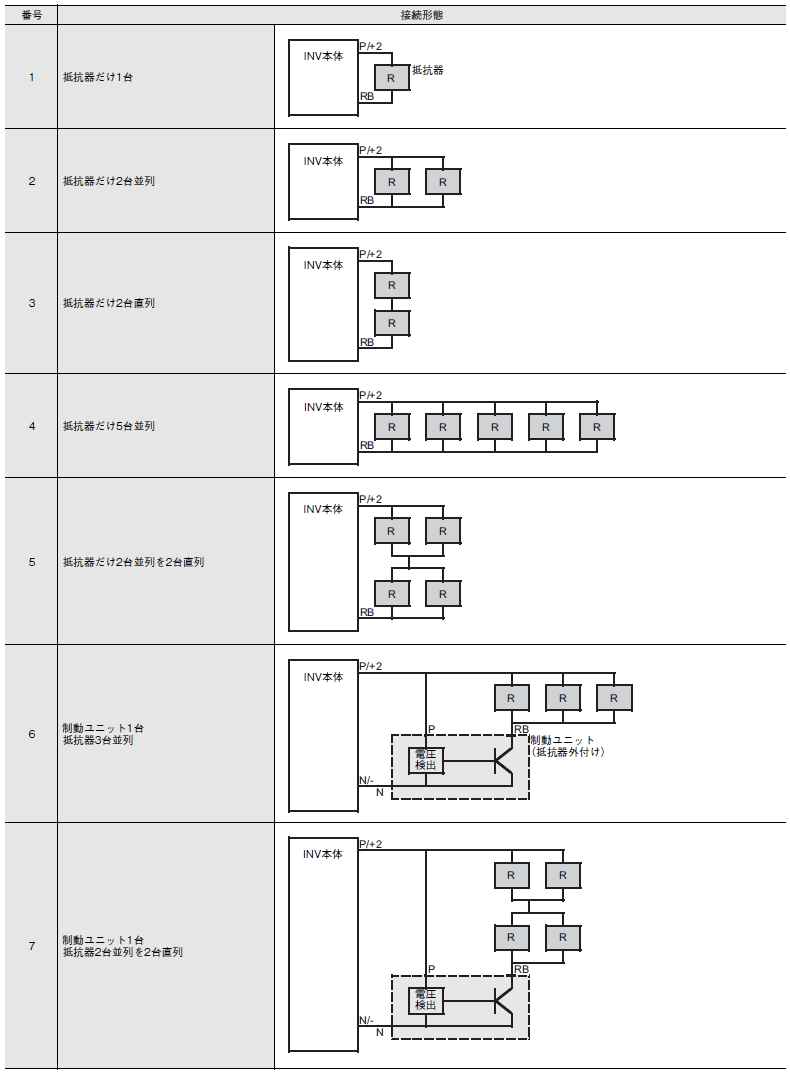

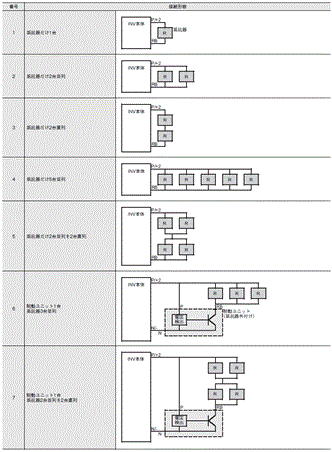

接続形態表

3G3MX2-V2 形式/種類 9

名称 形式
ラジオノイズフィルタ 3G3AX-ZCL2
3G3AX-ZCL1

名称 インバータ 形式
電圧クラス 最大適用
モータ容量
［kW］		 形式 標準負荷/
軽負荷モード		 最大適用
モータ容量
［kW］		 定格
入力電流
［A］
入力側
ノイズフィルタ		 三相
200V級		 0.1 3G3MX2-A2001-V2 標準負荷 0.1 1.0 3G3AX-NFI21
軽負荷 0.2 1.2
0.2 3G3MX2-A2002-V2 標準負荷 0.2 1.6
軽負荷 0.4 1.9
0.4 3G3MX2-A2004-V2 標準負荷 0.4 3.3
軽負荷 0.75 3.9
0.75 3G3MX2-A2007-V2 標準負荷 0.75 6.0 3G3AX-NFI22
軽負荷 1.1 7.2
1.5 3G3MX2-A2015-V2 標準負荷 1.5 9.0
軽負荷 2.2 10.8 3G3AX-NFI23
2.2 3G3MX2-A2022-V2 標準負荷 2.2 12.7
軽負荷 3.0 13.9
3.7 3G3MX2-A2037-V2 標準負荷 3.7 20.5 3G3AX-NFI24
軽負荷 5.5 23.0
5.5 3G3MX2-A2055-V2 標準負荷 5.5 30.8 3G3AX-NFI25
軽負荷 7.5 37.0
7.5 3G3MX2-A2075-V2 標準負荷 7.5 39.6
軽負荷 11 48.0 3G3AX-NFI26
11 3G3MX2-A2110-V2 標準負荷 11 57.1
軽負荷 15 68.0 3G3AX-NFI27
15 3G3MX2-A2150-V2 標準負荷 15 62.6
軽負荷 18.5 72.0
単相
200V級		 0.1 3G3MX2-AB001-V2 標準負荷 0.1 1.3 3G3AX-NFI21
軽負荷 0.2 2.0
0.2 3G3MX2-AB002-V2 標準負荷 0.2 3.0
軽負荷 0.4 3.6
0.4 3G3MX2-AB004-V2 標準負荷 0.4 6.3 3G3AX-NFI22
軽負荷 0.55 7.3
0.75 3G3MX2-AB007-V2 標準負荷 0.75 11.5 3G3AX-NFI23
軽負荷 1.1 13.8
1.5 3G3MX2-AB015-V2 標準負荷 1.5 16.8
軽負荷 2.2 20.2 3G3AX-NFI24
2.2 3G3MX2-AB022-V2 標準負荷 2.2 22.0
軽負荷 3.0 24.0
三相
400V級		 0.4 3G3MX2-A4004-V2 標準負荷 0.4 1.8 3G3AX-NFI41
軽負荷 0.75 2.1
0.75 3G3MX2-A4007-V2 標準負荷 0.75 3.6
軽負荷 1.5 4.3
1.5 3G3MX2-A4015-V2 標準負荷 1.5 5.2
軽負荷 2.2 5.9
2.2 3G3MX2-A4022-V2 標準負荷 2.2 6.5
軽負荷 3.0 8.1 3G3AX-NFI42
3.0 3G3MX2-A4030-V2 標準負荷 3.0 7.7
軽負荷 4.0 9.4
4.0 3G3MX2-A4040-V2 標準負荷 4.0 11.0 3G3AX-NFI43
軽負荷 5.5 13.3
5.5 3G3MX2-A4055-V2 標準負荷 5.5 16.9
軽負荷 7.5 20.0
7.5 3G3MX2-A4075-V2 標準負荷 7.5 18.8
軽負荷 11 24.0 3G3AX-NFI44
11 3G3MX2-A4110-V2 標準負荷 11 29.4
軽負荷 15 38.0 3G3AX-NFI45
15 3G3MX2-A4150-V2 標準負荷 15 35.9
軽負荷 18.5 44.0 3G3AX-NFI46
出力側
ノイズフィルタ		 三相
200V級		 0.1 3G3MX2-A2001-V2 標準負荷 0.1 1.0 3G3AX-NFO01
軽負荷 0.2 1.2
0.2 3G3MX2-A2002-V2 標準負荷 0.2 1.6
軽負荷 0.4 1.9
0.4 3G3MX2-A2004-V2 標準負荷 0.4 3.0
軽負荷 0.75 3.5
0.75 3G3MX2-A2007-V2 標準負荷 0.75 5.0
軽負荷 1.1 6.0 3G3AX-NFO02
1.5 3G3MX2-A2015-V2 標準負荷 1.5 8.0
軽負荷 2.2 9.6
2.2 3G3MX2-A2022-V2 標準負荷 2.2 11.0
軽負荷 3.0 12.0 3G3AX-NFO03
3.7 3G3MX2-A2037-V2 標準負荷 3.7 17.5
軽負荷 5.5 19.6
5.5 3G3MX2-A2055-V2 標準負荷 5.5 25.0
軽負荷 7.5 30.0 3G3AX-NFO04
7.5 3G3MX2-A2075-V2 標準負荷 7.5 33.0
軽負荷 11 40.0
11 3G3MX2-A2110-V2 標準負荷 11 47.0
軽負荷 15 56.0 3G3AX-NFO05
15 3G3MX2-A2150-V2 標準負荷 15 60.0
軽負荷 18.5 69.0
単相
200V級		 0.1 3G3MX2-AB001-V2 標準負荷 0.1 1.0 3G3AX-NFO01
軽負荷 0.2 1.2
0.2 3G3MX2-AB002-V2 標準負荷 0.2 1.6
軽負荷 0.4 1.9
0.4 3G3MX2-AB004-V2 標準負荷 0.4 3.0
軽負荷 0.55 3.5
0.75 3G3MX2-AB007-V2 標準負荷 0.75 5.0
軽負荷 1.1 6.0 3G3AX-NFO02
1.5 3G3MX2-AB015-V2 標準負荷 1.5 8.0
軽負荷 2.2 9.6
2.2 3G3MX2-AB022-V2 標準負荷 2.2 11.0
軽負荷 3.0 12.0 3G3AX-NFO03
三相
400V級		 0.4 3G3MX2-A4004-V2 標準負荷 0.4 1.8 3G3AX-NFO01
軽負荷 0.75 2.1
0.75 3G3MX2-A4007-V2 標準負荷 0.75 3.4
軽負荷 1.5 4.1
1.5 3G3MX2-A4015-V2 標準負荷 1.5 4.8
軽負荷 2.2 5.4
2.2 3G3MX2-A4022-V2 標準負荷 2.2 5.5
軽負荷 3.0 6.9 3G3AX-NFO02
3.0 3G3MX2-A4030-V2 標準負荷 3.0 7.2
軽負荷 4.0 8.8
4.0 3G3MX2-A4040-V2 標準負荷 4.0 9.2
軽負荷 5.5 11.1 3G3AX-NFO03
5.5 3G3MX2-A4055-V2 標準負荷 5.5 14.8
軽負荷 7.5 17.5
7.5 3G3MX2-A4075-V2 標準負荷 7.5 18.0
軽負荷 11 23.0
11 3G3MX2-A4110-V2 標準負荷 11 24.0
軽負荷 15 31.0 3G3AX-NFO04
15 3G3MX2-A4150-V2 標準負荷 15 31.0
軽負荷 18.5 38.0
DCリアクトル 三相
200V級		 0.1 3G3MX2-A2001-V2 標準負荷 ＊1 0.1 1.0 3G3AX-DL2002
軽負荷 0.2 1.2
0.2 3G3MX2-A2002-V2 標準負荷 ＊1 0.2 1.6
軽負荷 0.4 1.9 3G3AX-DL2004
0.4 3G3MX2-A2004-V2 標準負荷 ＊1 0.4 3.3
軽負荷 0.75 3.9 3G3AX-DL2007
0.75 3G3MX2-A2007-V2 標準負荷 ＊1 0.75 6.0
軽負荷 1.1 7.2 3G3AX-DL2015
1.5 3G3MX2-A2015-V2 標準負荷 ＊1 1.5 9.0
軽負荷 2.2 10.8 3G3AX-DL2022
2.2 3G3MX2-A2022-V2 標準負荷 ＊1 2.2 12.7
軽負荷 3.0 13.9 3G3AX-DL2037
3.7 3G3MX2-A2037-V2 標準負荷 ＊1 3.7 20.5
軽負荷 5.5 23.0 3G3AX-DL2055
5.5 3G3MX2-A2055-V2 標準負荷 ＊1 5.5 30.8 3G3AX-DL2075
軽負荷 7.5 37.0
7.5 3G3MX2-A2075-V2 標準負荷 ＊1 7.5 39.6
軽負荷 11 48.0 3G3AX-DL2110
11 3G3MX2-A2110-V2 標準負荷 ＊1 11 57.1
軽負荷 15 68.0 3G3AX-DL2150
15 3G3MX2-A2150-V2 標準負荷 ＊1 15 62.6
軽負荷 18.5 72.0 3G3AX-DL2220
単相
200V級		 0.1 3G3MX2-AB001-V2 標準負荷 ＊1 0.1 1.3 3G3AX-DL2002
軽負荷 0.2 2.0
0.2 3G3MX2-AB002-V2 標準負荷 ＊1 0.2 3.0
軽負荷 0.4 3.6 3G3AX-DL2004
0.4 3G3MX2-AB004-V2 標準負荷 ＊1 0.4 6.3
軽負荷 0.55 7.3 3G3AX-DL2007
0.75 3G3MX2-AB007-V2 標準負荷 ＊1 0.75 11.5
軽負荷 1.1 13.8 3G3AX-DL2015
1.5 3G3MX2-AB015-V2 標準負荷 ＊1 1.5 16.8
軽負荷 2.2 20.2 3G3AX-DL2022
2.2 3G3MX2-AB022-V2 標準負荷 ＊1 2.2 22.0
軽負荷 3.0 24.0 3G3AX-DL2037
三相
400V級		 0.4 3G3MX2-A4004-V2 標準負荷 ＊1 0.4 1.8 3G3AX-DL4004
軽負荷 0.75 2.1 3G3AX-DL4007
0.75 3G3MX2-A4007-V2 標準負荷 ＊1 0.75 3.6
軽負荷 1.5 4.3 3G3AX-DL4015
1.5 3G3MX2-A4015-V2 標準負荷 ＊1 1.5 5.2
軽負荷 2.2 5.9 3G3AX-DL4022
2.2 3G3MX2-A4022-V2 標準負荷 ＊1 2.2 6.5
軽負荷 3.0 8.1 3G3AX-DL4037
3.0 3G3MX2-A4030-V2 標準負荷 ＊1 3.0 7.7
軽負荷 4.0 9.4
4.0 3G3MX2-A4040-V2 標準負荷 ＊1 4.0 11.0
軽負荷 5.5 13.3 3G3AX-DL4055
5.5 3G3MX2-A4055-V2 標準負荷 ＊1 5.5 16.9
軽負荷 7.5 20.0 3G3AX-DL4075
7.5 3G3MX2-A4075-V2 標準負荷 ＊1 7.5 18.8
軽負荷 11 24.0 3G3AX-DL4110
11 3G3MX2-A4110-V2 標準負荷 ＊1 11 29.4
軽負荷 15 38.0 3G3AX-DL4150
15 3G3MX2-A4150-V2 標準負荷 ＊1 15 35.9
軽負荷 18.5 44.0 3G3AX-DL4220
ACリアクトル 三相
200V級		 0.1 3G3MX2-A2001-V2 標準負荷 0.1 1.0 3G3AX-AL2025
軽負荷 0.2 1.2
0.2 3G3MX2-A2002-V2 標準負荷 0.2 1.6
軽負荷 0.4 1.9
0.4 3G3MX2-A2004-V2 標準負荷 0.4 3.3
軽負荷 0.75 3.9
0.75 3G3MX2-A2007-V2 標準負荷 0.75 6.0
軽負荷 1.1 7.2
1.5 3G3MX2-A2015-V2 標準負荷 1.5 9.0
軽負荷 2.2 10.8 3G3AX-AL2055
2.2 3G3MX2-A2022-V2 標準負荷 2.2 12.7
軽負荷 3.0 13.9
3.7 3G3MX2-A2037-V2 標準負荷 3.7 20.5 3G3AX-AL2110
軽負荷 5.5 23.0
5.5 3G3MX2-A2055-V2 標準負荷 5.5 30.8
軽負荷 7.5 37.0
7.5 3G3MX2-A2075-V2 標準負荷 7.5 39.6 3G3AX-AL2220
軽負荷 11 48.0
11 3G3MX2-A2110-V2 標準負荷 11 57.1
軽負荷 15 68.0
15 3G3MX2-A2150-V2 標準負荷 15 62.6
軽負荷 18.5 72.0 3G3AX-AL2330
単相
200V級		 0.1 3G3MX2-AB001-V2 標準負荷 0.1 1.3 3G3AX-AL2025
軽負荷 0.2 2.0
0.2 3G3MX2-AB002-V2 標準負荷 0.2 3.0
軽負荷 0.4 3.6
0.4 3G3MX2-AB004-V2 標準負荷 0.4 6.3
軽負荷 0.55 7.3
0.75 3G3MX2-AB007-V2 標準負荷 0.75 11.5 3G3AX-AL2055
軽負荷 1.1 13.8
1.5 3G3MX2-AB015-V2 標準負荷 1.5 16.8
軽負荷 2.2 20.2 3G3AX-AL2110
2.2 3G3MX2-AB022-V2 標準負荷 2.2 22.0
軽負荷 3.0 24.0
三相
400V級		 0.4 3G3MX2-A4004-V2 標準負荷 0.4 1.8 3G3AX-AL4025
軽負荷 0.75 2.1
0.75 3G3MX2-A4007-V2 標準負荷 0.75 3.6
軽負荷 1.5 4.3
1.5 3G3MX2-A4015-V2 標準負荷 1.5 5.2
軽負荷 2.2 5.9
2.2 3G3MX2-A4022-V2 標準負荷 2.2 6.5 3G3AX-AL4055
軽負荷 3.0 8.1
3.0 3G3MX2-A4030-V2 標準負荷 3.0 7.7
軽負荷 4.0 9.4
4.0 3G3MX2-A4040-V2 標準負荷 4.0 11.0 3G3AX-AL4110
軽負荷 5.5 13.3
5.5 3G3MX2-A4055-V2 標準負荷 5.5 16.9
軽負荷 7.5 20.0
7.5 3G3MX2-A4075-V2 標準負荷 7.5 18.8
軽負荷 11 24.0 3G3AX-AL4220
11 3G3MX2-A4110-V2 標準負荷 11 29.4
軽負荷 15 38.0 3G3AX-AL4330
15 3G3MX2-A4150-V2 標準負荷 15 35.9
軽負荷 18.5 44.0

注1. 出力側ノイズフィルタが使用できる最大周波数は400Hzです。
＊1. 標準負荷のDCリアクトルは、国内汎用モータの定格電流値を参考に、インバータ定格出力電流の85%で選定しています。モータ定格電流値がインバータ定格出力電流の85%を超えて、常時稼働する場合は、軽負荷で選定しているDCリアクトルを使用してください。

名称 仕様 形式
デジタルオペレータ - 3G3AX-OP01
デジタルオペレータ用ケーブル ケーブル長 1m 3G3AX-OPCN1
ケーブル長 3m 3G3AX-OPCN3

EtherCAT通信ケーブル 推奨品

EtherCATではカテゴリ5以上のSTPケーブル（アルミテープと編組の二重遮へいシールド付ツイストペアケーブル）を使用します。
ストレート配線で使用します。

コネクタ付ケーブル

商品名称 形状 メーカ ケーブル長 形式 お問合せ先
両側コネクタ付ケーブル
（RJ45/RJ45）
RJ45コネクタ小型タイプ ＊1
サイズ・線心数（対数）：AWG26 × 4P
ケーブルシース材質：PUR
ケーブル色：黄色 ＊2		 3912_lu_10_1 オムロン
株式会社		 0.3m XS6W-6PUR8SS30CM-YF オムロン株式会社
カスタマ
サポートセンタ
TEL：0120-919-066
0.5m XS6W-6PUR8SS50CM-YF
1m XS6W-6PUR8SS100CM-YF
2m XS6W-6PUR8SS200CM-YF
3m XS6W-6PUR8SS300CM-YF
5m XS6W-6PUR8SS500CM-YF
両側コネクタ付ケーブル
（RJ45/RJ45）
RJ45コネクタ堅牢タイプ ＊1
サイズ・線心数（対数）：AWG22 × 2P
ケーブル色：ライトブルー		 3912_lu_10_2 オムロン
株式会社		 0.3m XS5W-T421-AMD-K
0.5m XS5W-T421-BMD-K
1m XS5W-T421-CMD-K
2m XS5W-T421-DMD-K
5m XS5W-T421-GMD-K
10m XS5W-T421-JMD-K
プラグ両側コネクタ付ケーブル
（M12ストレート/RJ45）
シールド強化コネクタケーブル仕様 ＊3
M12スマートクリックコネクタタイプ
RJ45コネクタ堅牢タイプ
サイズ・線心数（対数）：AWG22 × 2P
ケーブル色：黒色		 3912_lu_10_4 オムロン
株式会社		 0.5m XS5W-T421-BMC-SS
1m XS5W-T421-CMC-SS
2m XS5W-T421-DMC-SS
3m XS5W-T421-EMC-SS
5m XS5W-T421-GMC-SS
10m XS5W-T421-JMC-SS
両側コネクタ付ケーブル
（RJ45/RJ45）
RJ45コネクタ小型堅牢タイプ ＊4
サイズ・線心数（対数）：AWG22 × 2P
ケーブル色：黄色		 3912_lu_10_5 スリーエム
ジャパン
株式会社		 0.25m 3RHS4-1100-0.25M スリーエム ジャパン
株式会社
カスタマー
コールセンター
TEL：0570-012-321
0.5m 3RHS4-1100-0.5M
1m 3RHS4-1100-1M
2m 3RHS4-1100-2M
5m 3RHS4-1100-5M
10m 3RHS4-1100-10M

＊1. 小型タイプのケーブルの長さは0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20mをご用意しております。
　　堅牢タイプのケーブルの長さは、0.3、0.5、1、2、3、5、10、15mをご用意しております。
　　詳細は「産業用イーサネットコネクタカタログ」（カタログ番号：CDJC-006）をご参照ください。
＊2. ケーブルの色は、緑色と青色もご用意しております。
＊3. 詳細は、当社営業担当者にお問い合わせください。
＊4. ケーブルの長さは0.25～100mをご用意しております。お問い合わせ先にお尋ねください。

ケーブル/コネクタ

サイズ・線心数（対数）：AWG24 x 4P

商品名称 形状 メーカ 形式 お問合せ先
ケーブル - 倉茂電工株式会社 KETH-SB＊ 倉茂電工株式会社　
TEL：03-5644-7601
TEL：06-6231-8151
JMACS株式会社 IETP-SB＊ オムロンエフエーストア株式会社
TEL：0120-024-324
RJ45コネクタ パンドウイット
コーポレーション		 MPS588-C＊ パンドウイットコーポレーション日本支社

＊本ケーブルおよびコネクタは、上記の組み合わせでのご使用を推奨します。

サイズ・線心数（対数）：AWG22 x 2P

商品名称 形状 メーカ 形式 お問合せ先
ケーブル - 倉茂電工株式会社 KETH-PSB-OMR＊1 倉茂電工株式会社
TEL：03-5644-7601
TEL：06-6231-8151
- JMACS株式会社 PNET/B＊1 オムロンエフエーストア株式会社
TEL：0120-024-324
RJ45組立式コネクタ 3912_lu_12_1 オムロン株式会社 XS6G-T421-1＊1 オムロン株式会社カスタマサポートセンタ
TEL：0120-919-066
ケーブル - スリーエム ジャパン
株式会社		 79100-IE4P-F1-YE＊2 スリーエム ジャパン株式会社
カスタマーコールセンター
TEL：0570-012-321
RJ45組立式コネクタ - 3R104-1110-000AM＊2

＊1. 本ケーブルおよびコネクタは、上記の組み合わせでのご使用を推奨します。
＊2. 本ケーブルおよびコネクタは、上記の組み合わせでのご使用を推奨します。

ソフトウェア

接続するコントローラによるソフトウェアの選択方法

接続するコントローラによってソフトウェアが異なります。ご購入に際しては、以下の組合せ一覧をご確認ください。

機器 オムロン製PLCシステム オムロン製マシンオートメーションコントローラ システム
コントローラ CS/CJ/CPシリーズなど NJ/NXシリーズ
インバータ
通信ユニット		 インバータ本体：MX2シリーズ V2タイプ
通信ユニット：EtherCAT通信ユニット　形3G3AX-MX2-ECT
　　　　　　（CJシリーズのみ対応）		 インバータ本体：MX2シリーズV2タイプ
通信ユニット：EtherCAT通信ユニット　形3G3AX-MX2-ECT
ソフトウェア FA統合ツールパッケージ CX-One（CX-Drive Ver.3.03以降） オートメーションソフトウェア Sysmac Studio（Ver.1.59以降）

FA統合ツールパッケージ CX-One

商品名称 仕様 形式 海外規格
ライセンス数 メディア
FA統合ツールパッケージ
CX-One Ver.4.□		 CX-Oneは、オムロン製PLC、コンポーネントの周辺ツー
ルを提供する統合ツールパッケージです。
CX-One Ver.4.□には、CX-Drive Ver.3.□が含まれます。		 1ライセンス版
＊1		 DVD CXONE-AL01D-V4 -

＊1. CX-Oneはマルチライセンス商品（3、10、30、50ライセンス）、およびDVDメディアのみの商品をご用意しております。
注1. 詳しくは、商品情報掲載の「CX-One Ver.4 カタログ（SBCZ-063）」をご覧ください。

オートメーションソフトウェア Sysmac Studio

NJ/NXシリーズCPUユニットおよびNYシリーズ産業用PCをはじめとするマシンオートメーションコントローラ、EtherCATスレーブおよびHMIなどの設定、プログラミング、デバッグ、メンテナンスのための、統合開発環境を提供するソフトウェアです。

詳細につきましては、商品情報、『Sysmac Studioカタログ』（カタログ番号：SBCA-122）をご参照ください。

情報更新 : 2024/10/01

商品カテゴリ
