3G3MX2-V2

多機能型小型インバータ

3G3MX2-V2

簡易位置制御やPMモータ制御など豊富な機能を搭載し、さまざまなアプリケーションに対応

※ Web特別価格提供品

Sysmac Library

コントローラNJ/NX/NYのプログラムに使用できるソフトウェア機能部品集をダウンロードしていただけます。

(単位:mm)

インバータ本体

形3G3MX2-AB001-V2
形3G3MX2-AB002-V2
形3G3MX2-AB004-V2
形3G3MX2-A2001-V2
形3G3MX2-A2002-V2
形3G3MX2-A2004-V2
形3G3MX2-A2007-V2

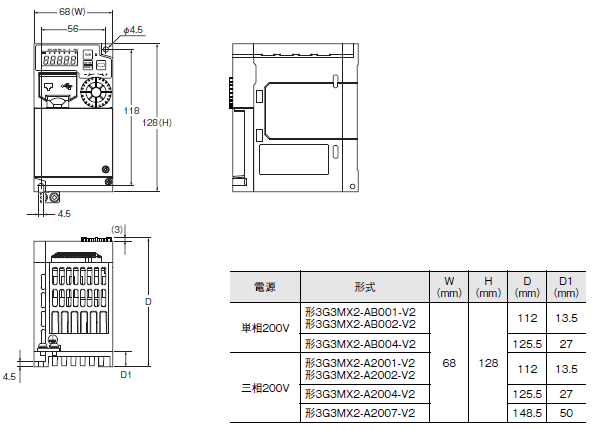

3G3MX2-V2 外形寸法 2

形3G3MX2-AB007-V2
形3G3MX2-AB015-V2
形3G3MX2-AB022-V2
形3G3MX2-A2015-V2
形3G3MX2-A2022-V2
形3G3MX2-A4004-V2
形3G3MX2-A4007-V2
形3G3MX2-A4015-V2
形3G3MX2-A4022-V2
形3G3MX2-A4030-V2

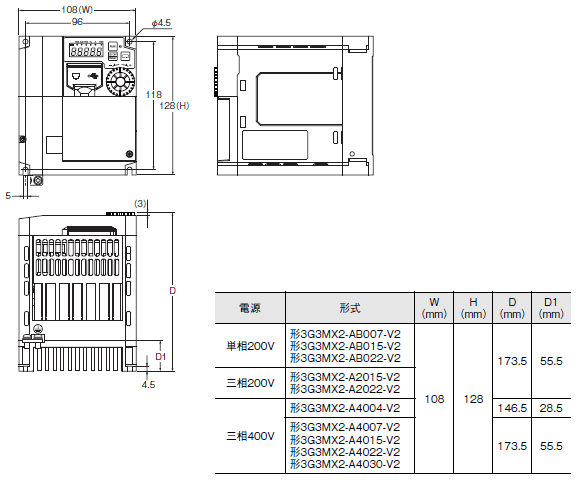

3G3MX2-V2 外形寸法 3

形3G3MX2-A2037-V2
形3G3MX2-A4040-V2

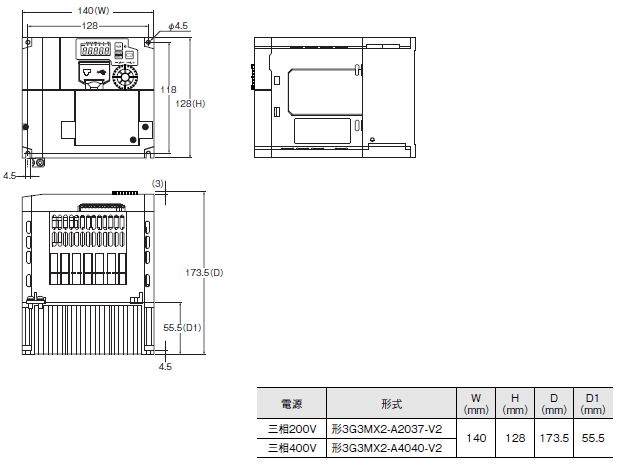

3G3MX2-V2 外形寸法 4

形3G3MX2-A2055-V2
形3G3MX2-A2075-V2
形3G3MX2-A4055-V2
形3G3MX2-A4075-V2

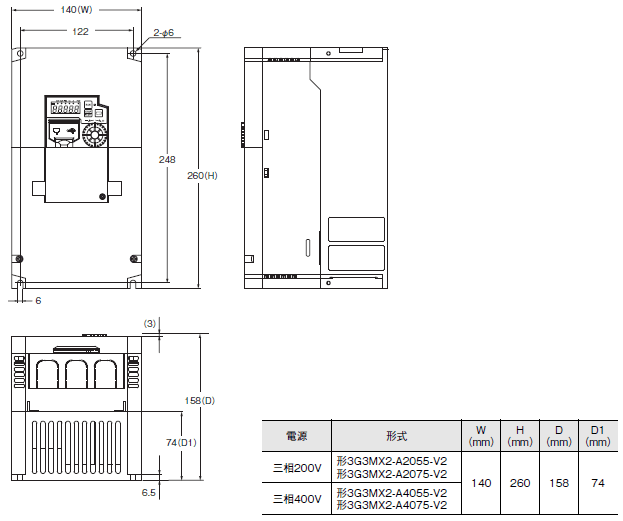

3G3MX2-V2 外形寸法 5

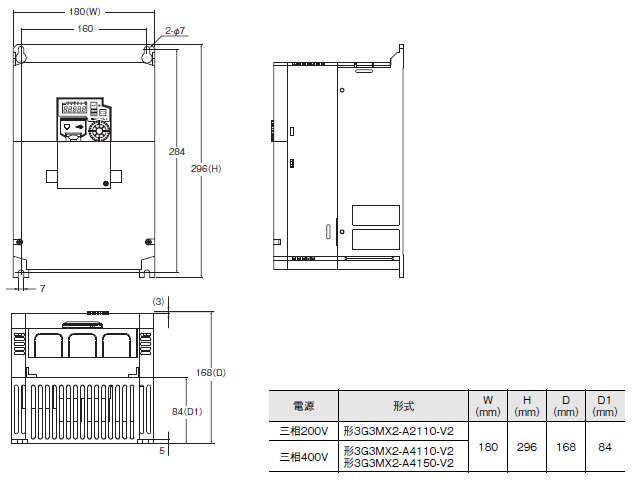

形3G3MX2-A2110-V2
形3G3MX2-A4110-V2
形3G3MX2-A4150-V2

3G3MX2-V2 外形寸法 6

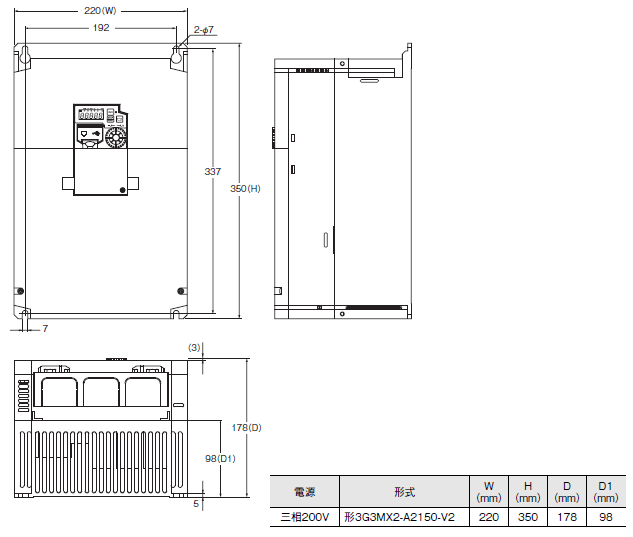

形3G3MX2-A2150-V2

3G3MX2-V2 外形寸法 7

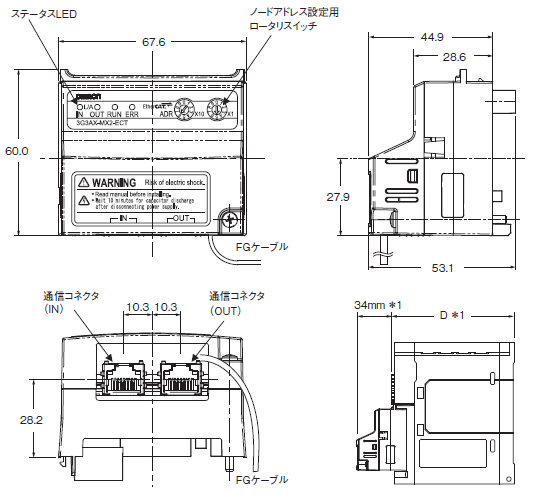

MX2シリーズ EtherCAT通信ユニット 形3G3AX-MX2-ECT

External Dimensions

3G3MX2-V2 外形寸法 9

*1. EtherCAT通信ユニットを取り付けた場合の全体の奥行寸法は、インバータ本体のD寸法に34mmを加算してください。
(インバータ本体のD寸法は、容量で異なります。詳しくは、「MX2シリーズV2タイプ 多機能型小型インバータユーザーズマニュアル(SBCE-506)」を参照してください。)

オプション

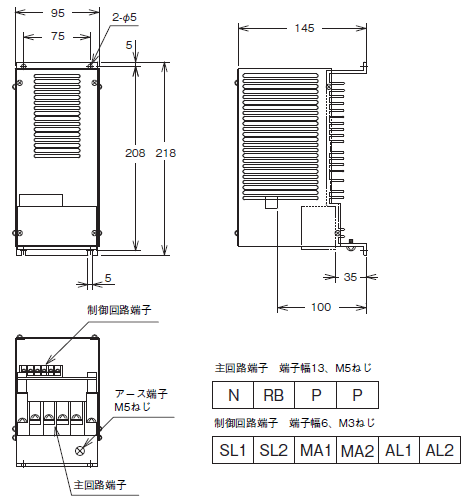

回生制動ユニット(形3G3AX-RBU□□)

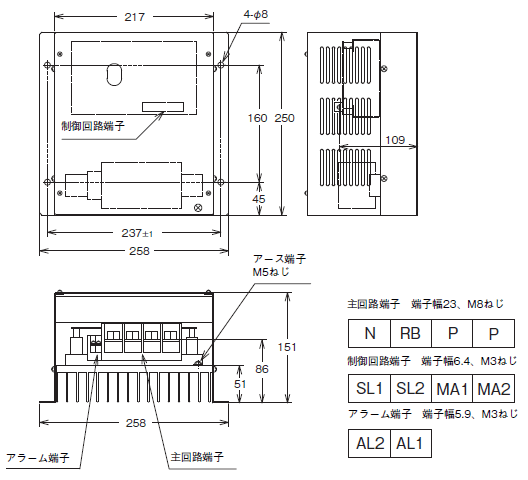

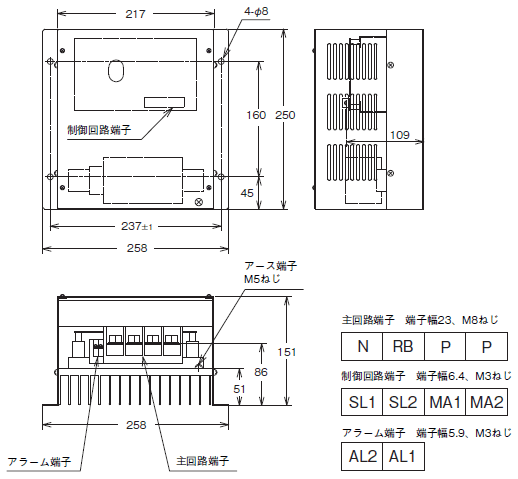

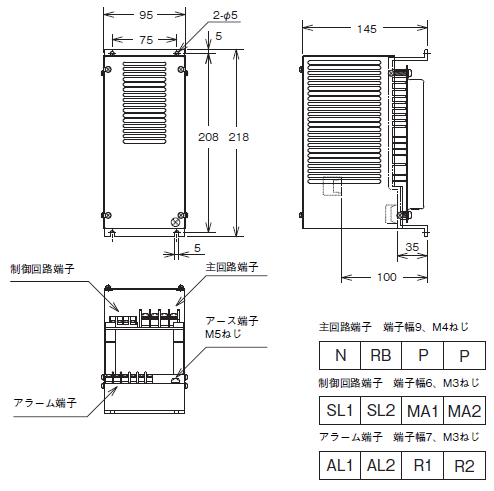

形3G3AX-RBU21/RBU22/RBU41

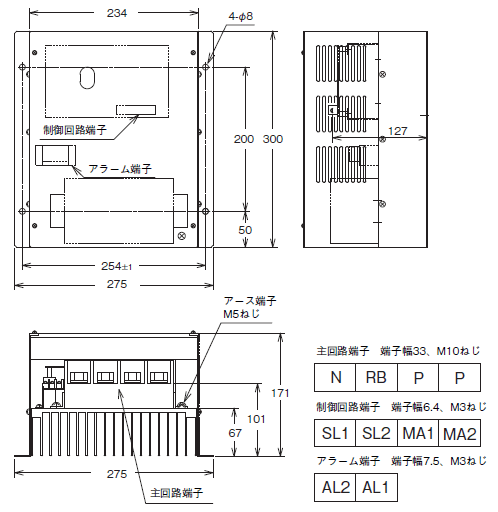

3G3MX2-V2 外形寸法 12

形3G3AX-RBU23

3G3MX2-V2 外形寸法 13

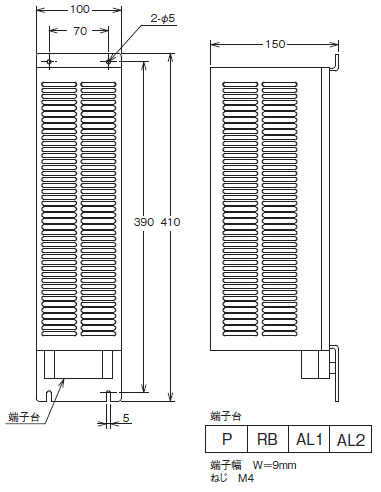

形3G3AX-RBU24

3G3MX2-V2 外形寸法 14

形3G3AX-RBU42

3G3MX2-V2 外形寸法 15

形3G3AX-RBU43

3G3MX2-V2 外形寸法 16

制動抵抗器(形3G3AX-RBA/RBB/RBC□□□□)

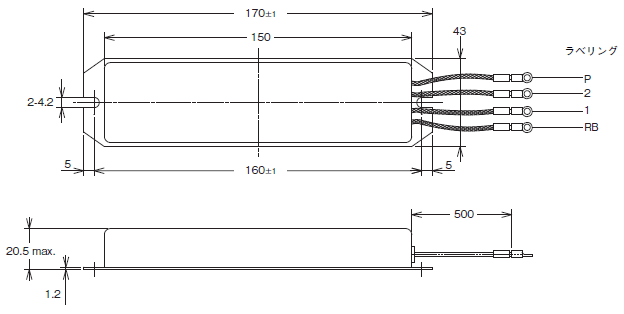

形3G3AX-RBA□□□□

3G3MX2-V2 外形寸法 18

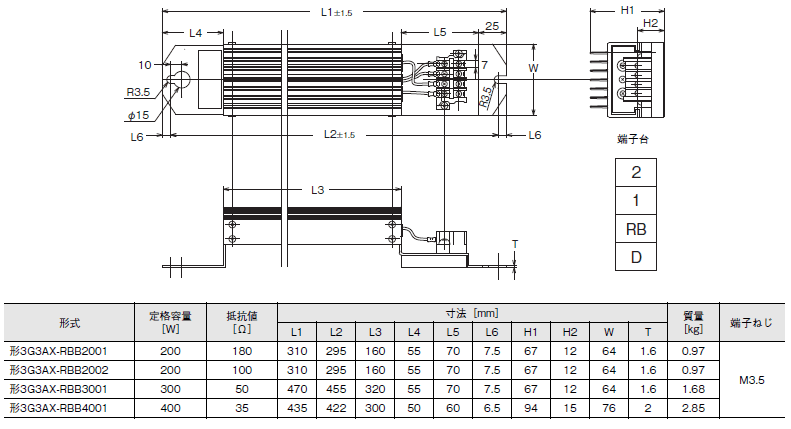

形3G3AX-RBB□□□□

3G3MX2-V2 外形寸法 19

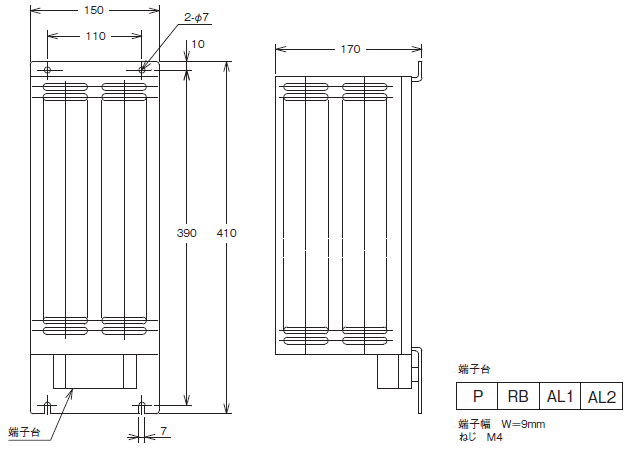

形3G3AX-RBC4001

3G3MX2-V2 外形寸法 20

形3G3AX-RBC6001

3G3MX2-V2 外形寸法 21

形3G3AX-RBC12001

3G3MX2-V2 外形寸法 22

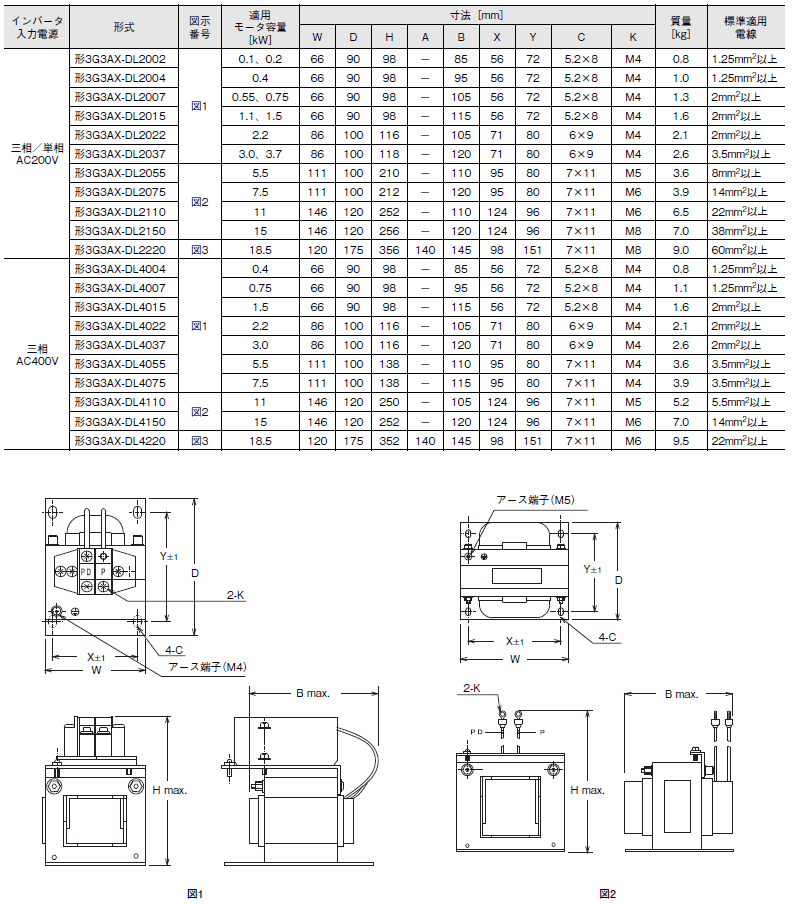

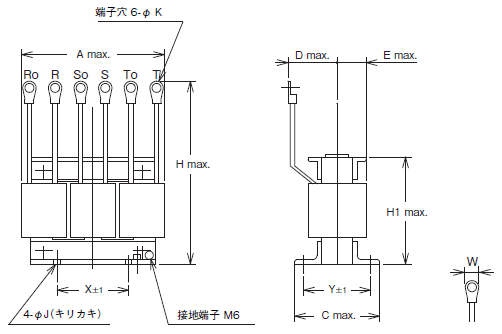

DCリアクトル(形3G3AX-DL□□□□)

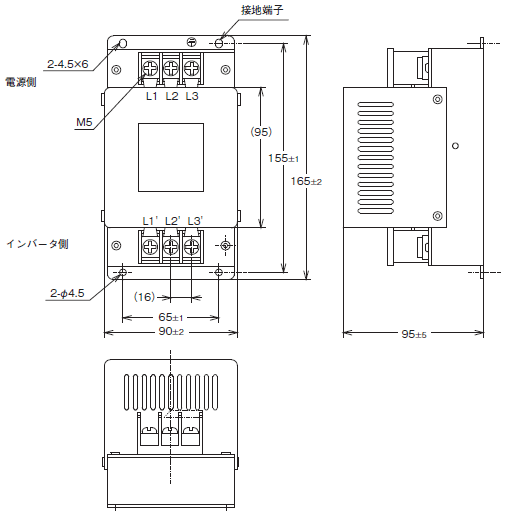

3G3MX2-V2 外形寸法 24

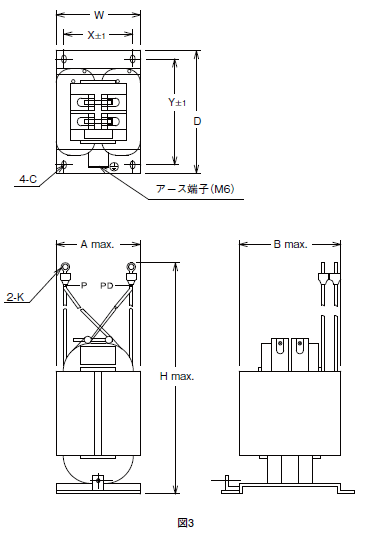

3G3MX2-V2 外形寸法 25

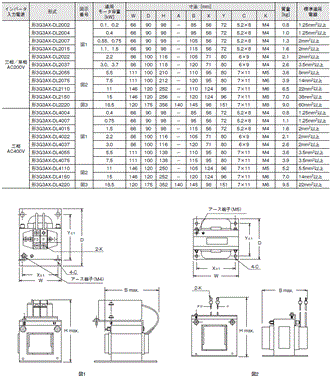

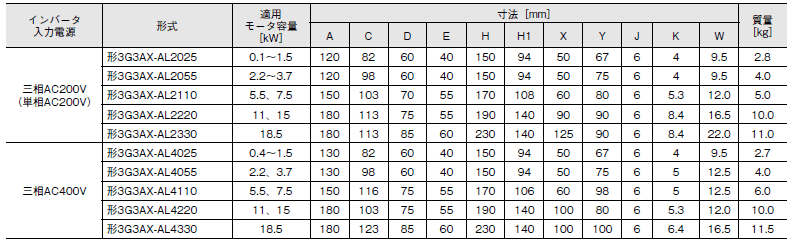

ACリアクトル(形3G3AX-AL□□□□)

3G3MX2-V2 外形寸法 27

形3G3AX-AL2025/AL2055/AL4025/AL4055/AL4110

3G3MX2-V2 外形寸法 28

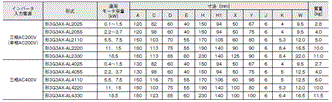

形3G3AX-AL2110/AL2220/AL2330/AL4220/AL4330

3G3MX2-V2 外形寸法 29

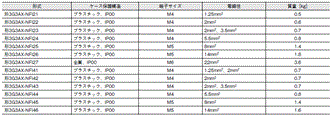

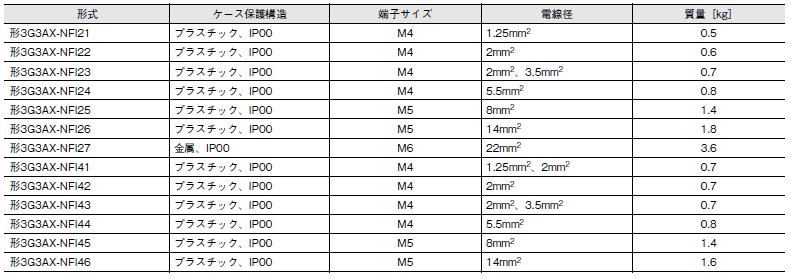

入力側ノイズフィルタ(形3G3AX-NFI□□)

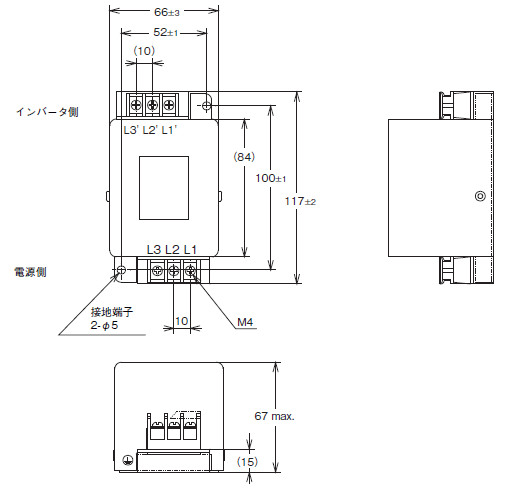

3G3MX2-V2 外形寸法 31

形3G3AX-NFI21/NFI22

3G3MX2-V2 外形寸法 32

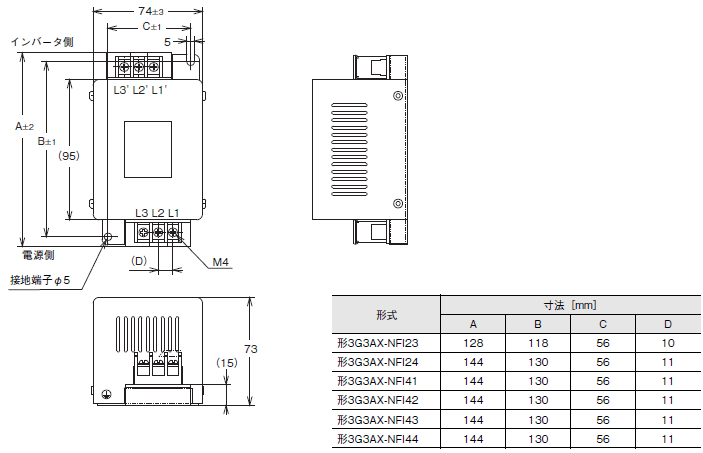

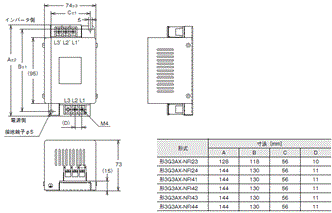

形3G3AX-NFI23/NFI24/NFI41/NFI42/NFI43/NFI44

3G3MX2-V2 外形寸法 33

形3G3AX-NFI25/NFI26/NFI45/NFI46

3G3MX2-V2 外形寸法 34

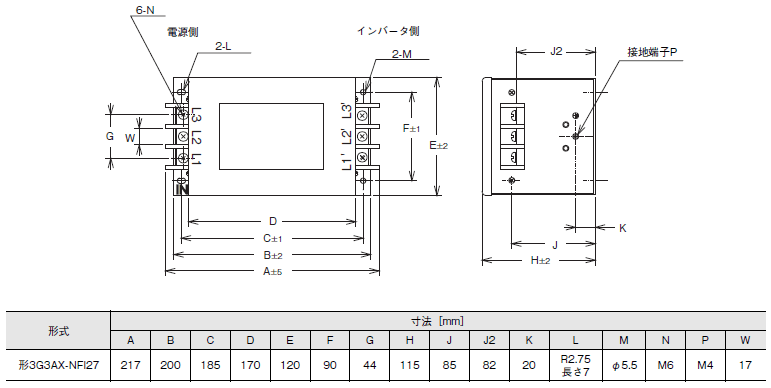

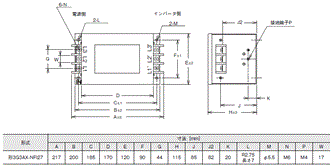

形3G3AX-NFI27

3G3MX2-V2 外形寸法 35

出力側ノイズフィルタ(形3G3AX-NFO□□)

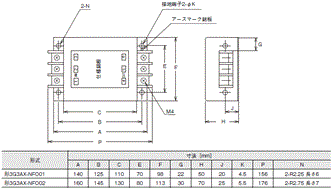

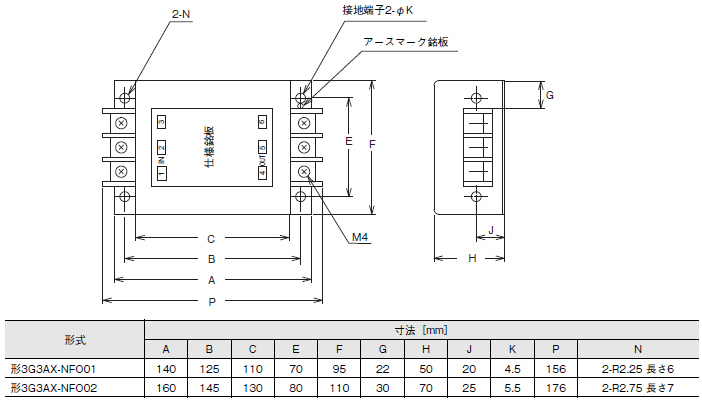

形3G3AX-NFO01/NFO02

3G3MX2-V2 外形寸法 37

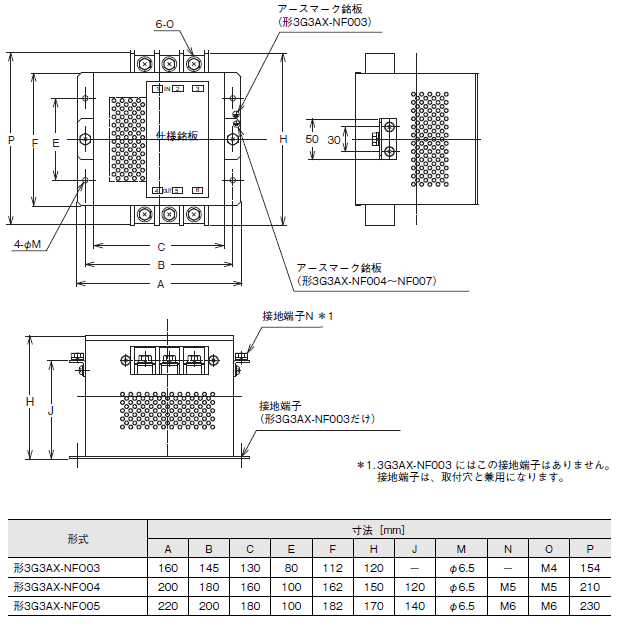

形3G3AX-NFO03/NFO04/NFO05

3G3MX2-V2 外形寸法 38

ラジオノイズフィルタ(形3G3AX-ZCL□)

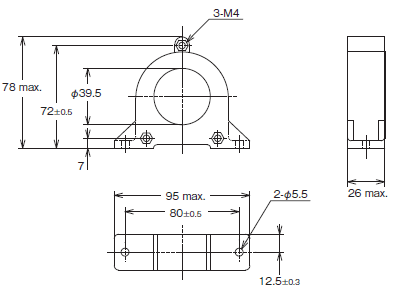

形3G3AX-ZCL1

3G3MX2-V2 外形寸法 40

形3G3AX-ZCL2

3G3MX2-V2 外形寸法 41

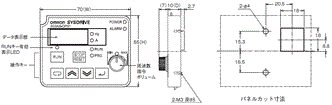

外付けデジタルオペレータ(形3G3AX-OP01)

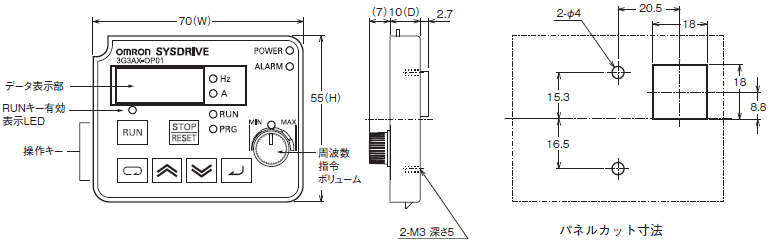

形3G3AX-OP01

3G3MX2-V2 外形寸法 43

オペレータ用ケーブル(形3G3AX-OPCN□)

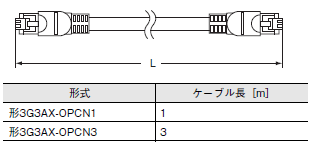

3G3MX2-V2 外形寸法 44
