(単位:mm)

【ベーシックモデル】直流2線式

中距離タイプ

コード引き出しタイプ

E2EW-X2D18-EV

E2EW-EV 外形寸法 4

E2EW-X3D112-EV

E2EW-EV 外形寸法 5

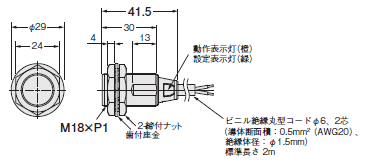

E2EW-X7D118-EV

E2EW-EV 外形寸法 6

E2EW-X12D130-EV

E2EW-EV 外形寸法 7

コネクタ中継タイプ

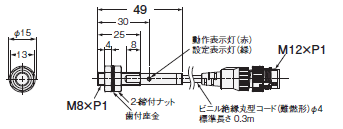

E2EW-X2D18-M1TGJ-EV

E2EW-EV 外形寸法 9

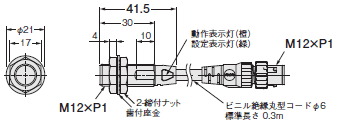

E2EW-X3D112-M1TGJ-(T)EV

E2EW-EV 外形寸法 10

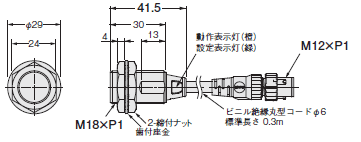

E2EW-X7D118-M1TGJ-(T)EV

E2EW-EV 外形寸法 11

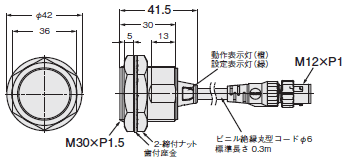

E2EW-X12D130-M1TGJ-(T)EV

E2EW-EV 外形寸法 12
E2EW-EV 外形寸法 13

【プレミアムモデル】直流3線式

長距離タイプ

コード引き出しタイプ

E2EW-X6□12-EV

E2EW-EV 外形寸法 17

E2EW-X10□18-EV

E2EW-EV 外形寸法 18

コネクタ中継タイプ

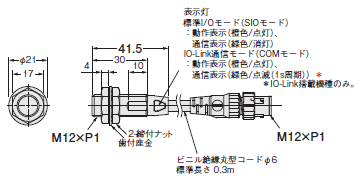

E2EW-X6□12-M1TJ-EV

E2EW-EV 外形寸法 20

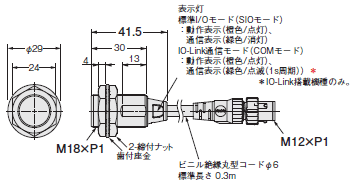

E2EW-X10□18-M1TJ-EV

E2EW-EV 外形寸法 21
E2EW-EV 外形寸法 22
