NXユニット群を、NXシリーズCPUユニットに接続したときのシステム構成は以下のとおりです。
この商品について
関連情報
- 商品カテゴリ共通
- 特設ページ
情報更新 : 2023/04/24
システム構成図

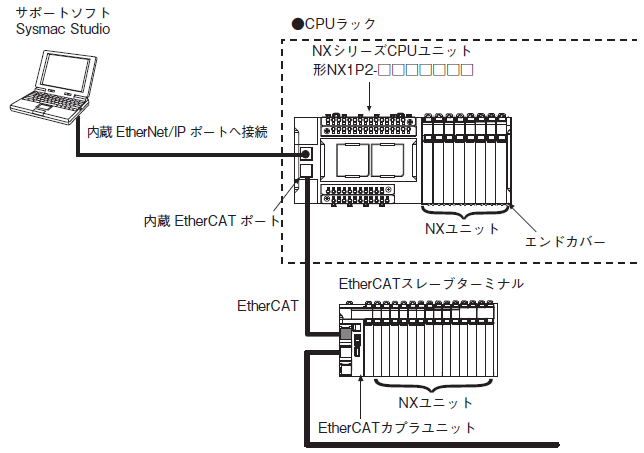

CPUユニットでのシステム構成

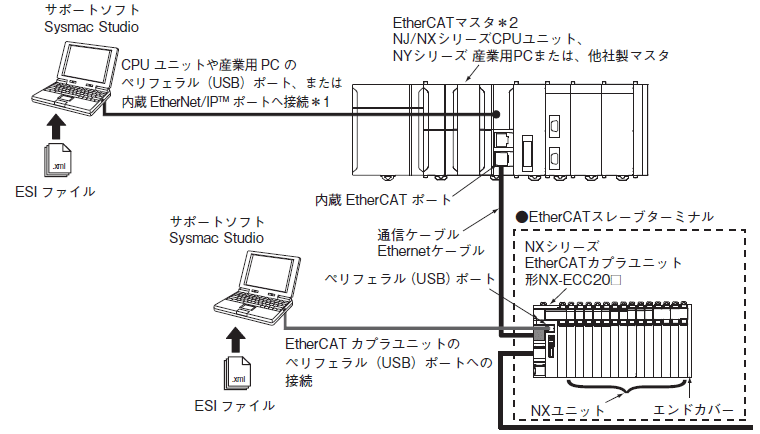

スレーブターミナルのシステム構成
通信カプラユニットにEtherCATカプラユニットを使用したときのシステム構成は、以下のとおりです。
＊1. Sysmac Studioの接続方法は、CPUユニットや産業用PCの形式により異なります。
＊2. EtherCATスレーブターミナルは、当社のEtherCATマスタ機能を持つ位置制御ユニット（形CJ1W-NC□81/NC□82）とは接続できません。
注. 使用するCPUユニットまたは通信カプラユニットに、NXユニットが接続可能かどうかについては、使用するCPUユニットまたは通信カプラユニットのユーザーズマニュアルを参照してください。
