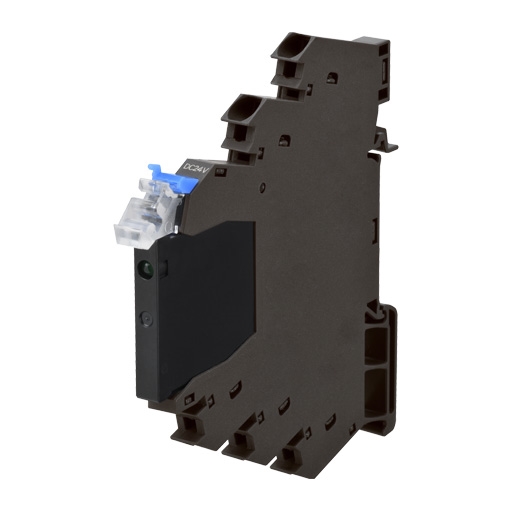

定格（周囲温度 25℃）

入力

形G3RV-ST700/500-Aシリーズ

定格電圧 定格電流 動作電圧 復帰電圧 入力電圧
AC DC 定格電圧に対する
割合
50Hz 60Hz
DC12V ─ ─ 15.0mA 10.8V以下 1V以上 ±10%
DC24V ─ ─ 12.0mA 21.6V以下
AC/DC24V 11.3mA 11.4mA 11.0mA 21.6V以下
AC/DC48V 6.8mA 6.9mA 6.0mA 43.2V以下
AC100V 6.8mA 6.8mA ─ 90V以下
AC110V 6.7mA 6.7mA ─ 99V以下
AC200V 6.7mA 7.9mA ─ 180V以下
AC230V 7.5mA 8.8mA ─ 207V以下

形G3RV-ST700/500-ALシリーズ

定格電圧 定格電流 動作電圧 復帰電圧 入力電圧
AC DC 定格電圧に対する
割合
50Hz 60Hz
DC12V ─ ─ 15.0mA 10.8V以下 1V以上 ±10%
DC24V ─ ─ 12.0mA 21.6V以下
AC/DC24V 11.4mA 11.5mA 11.0mA 21.6V以下
AC/DC48V 7.7mA 7.7mA 6.9mA 43.2V以下
AC100V 7.3mA 7.3mA ─ 90V以下
AC110V 7.3mA 7.3mA ─ 99V以下
AC200V 7.0mA 8.1mA ─ 180V以下
AC230V 7.7mA 8.9mA ─ 207V以下

形G3RV-ST700/500-Dシリーズ

定格電圧 定格電流 動作電圧 復帰電圧 入力電圧
AC DC 定格電圧に対する
割合
50Hz 60Hz
DC12V ─ ─ 8.0mA 10.8V以下 1V以上 ±10%
DC24V ─ ─ 4.6mA 21.6V以下
AC/DC24V 5.0mA 5.1mA 4.3mA 21.6V以下
AC/DC48V 6.8mA 6.9mA 6.0mA 43.2V以下
AC100V 6.8mA 6.8mA ─ 90V以下
AC110V 6.7mA 6.7mA ─ 99V以下
AC200V 6.7mA 7.9mA ─ 180V以下
AC230V 7.5mA 8.8mA ─ 207V以下

高速タイプ 形G3RV-ST700/500-D-H

定格電圧 定格電流 動作電圧 復帰電圧 入力電圧
AC DC 定格電圧に対する
割合
50Hz 60Hz
DC24V ─ ─ 9.0mA 21.6V以下 1V以上 ±10%
AC/DC24V 9.0mA 9.5mA 8.4mA 21.6V以下

出力

項目 形G3RV-ST700/500-A(L) 形G3RV-ST700/500-D(-H)
定格負荷電圧 AC100～240V（50/60Hz） DC5～24V
負荷電圧範囲 AC75～264V（50/60Hz） DC3～26.4V
負荷電流 0.1～2A（使用周囲温度＝25℃） 100μA～3A（使用周囲温度＝25℃）
サージオン電流耐量 30A（60Hz 1サイクル） 30A（10ms）
電流2乗積、ジュール積分値（参考値） 15A2s 9A2s
印加負荷容量 400W（出力電圧：AC200V） 72W（出力電圧：DC24V）

性能

項目 形G3RV-
ST700/500-A		 形G3RV-
ST700/500-AL		 形G3RV-
ST700/500-D-H
DC24		 形G3RV-
ST700/500-D-H
AC/DC24		 形G3RV-
ST700/500-D
動作時間 11ms以下 ＊1 3ms以下 0.2ms以下 3ms以下 6ms以下
復帰時間 31ms以下 ＊2 31ms以下 ＊2 0.4ms以下 21ms以下 ＊3 21ms以下 ＊3
出力オン電圧降下 1.6V（RMS）以下 ─
出力オン抵抗 ─ 0.3Ω以下（DC24Vにて）
漏れ電流 5mA以下（AC200V、50/60Hzにて） 10μA以下（DC24Vにて）
絶縁抵抗 100MΩ以上（DC500Vにて）
耐電圧 入出力間　AC2,500V 50/60Hz 1min
振動 10～55～10Hz 複振幅0.70mm
衝撃 300m/s2
使用周囲温度 保管時：-30～+100℃（ただし、氷結および結露しないこと）
使用時：-30～+55℃（ただし、氷結および結露しないこと）
使用周囲湿度 45～85%RH
質量 約30 g
汚染度 2
IEC60529による保護等級 IP20
定格インパルス耐電圧 4.0kV/Ⅲ
負荷カテゴリ LC-A DC-12
過負荷電流プロファイル 1.5Ie 1.1Ue
5s ON、10s OFF、10サイクル
定格絶縁電圧 240V
MTTFd（参考値） 1,000年以上

＊1. 負荷電源周波数の1/2サイクル＋1ms以下
＊2. 負荷電源周波数の1/2サイクル＋1ms＋入力電源周波数の1サイクル（AC入力タイプ）
＊3. 入力電源周波数の1サイクル＋1ms

海外規格認定

UL（ファイルNo.E41515）

形式 入力定格 開閉部
G3RV-ST700/500-D(-H)シリーズ DC12、24V
AC/DC24、48V
AC100、110、200、230V		 DC24V 3A（抵抗負荷）25℃にて
G3RV-ST700/500-A(L)シリーズ DC12、24V
AC/DC24、48V
AC100、110、200、230V		 AC240V 2A（抵抗負荷）25℃にて

TÜV(ファイルNo.R50559231、EN62314)

形式 入力定格 開閉部
G3RV-ST700/500-D(-H)シリーズ DC12、24V
AC/DC24、48V
AC100、110、200、230V		 DC24V 3A（抵抗負荷）
G3RV-ST700/500-A(L)シリーズ DC12、24V
AC/DC24、48V
AC100、110、200、230V		 AC240V 2A（抵抗負荷）

PLCインターフェースユニット

定格／性能

定格絶縁電圧 AC/DC30V ＊
定格通電電流 0.5A/極、2A/ユニット
使用周囲温度 -40～+55℃
振動 耐久 10～55～10Hz　片振幅0.50mm（複振幅1.0mm）
誤動作 10～55～10Hz　片振幅0.50mm（複振幅1.0mm）
衝撃 耐久 300ｍ/s2
誤動作 100ｍ/s2

＊DC電圧は30Vに制限されます。
