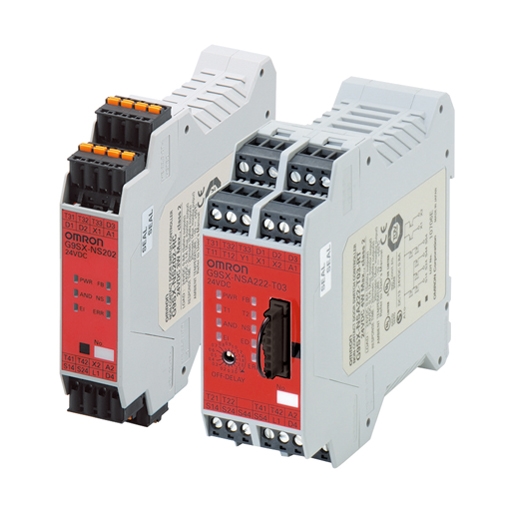

G9SX-NS

非接触式ドアスイッチコントローラ

G9SX-NS

プログラムレスで安全回路を構築可能な、非接触式ドアスイッチ専用コントローラ

※ Web特別価格提供品

非接触式ドアスイッチ安全回路をブログラムレスで

非接触式ドアスイッチコントローラG9SX-NSと、メカ式セーフティ・ドアスイッチおよび非接触式ドアスイッチD40Aの併用が可能な、G9SX-NSAの2種類を品揃えしています。G9SX-NSシリーズは、部分的に停止可能な論理接続機能を搭載し、D40Aの可能性を最大限に引き出すプログラムレスな専用コントローラです。

2種類のプログラムレスな専用コントローラ

プログラムレスで安全回路を構築可能。パソコン不要でプログラム工数は必要ありません。

G9SX-NS 特長 2

LED表示により、「保守性」に効果を発揮

配線異常などのエラーを検出し、その箇所と原因をLED表示。
エラー用補助出力も、ダウンタイムの短縮に貢献します。

G9SX-NS 特長 3

メカ式セーフティ・ドアスイッチの併用(G9SX-NSA)

D40Aとメカスイッチをそれぞれ入力可能です。
コントローラ数の削減によりコストダウンに貢献します。

G9SX-NS 特長 4

増設ユニットにより簡単に出力点数を拡張可能(G9SX-NSA)

出力点数の拡張もコネクタにより接続が簡単です。
最大25点まで拡張可能です。

G9SX-NS 特長 5

プログラムレスの専用コントローラでコストダウンに貢献します

G9SX-NS 特長 6
G9SX-NS 特長 7

論理接続構成例

独自の「論理接続機能」により、今までのコントローラでは煩わしかった安全回路の構築が簡単になります。
非接触式ドアスイッチコントローラにG9SXのコンセプトをプラス。既存のG9SXシリーズと組み合わせて使用可能です。
プログラムレスでG9SX-NSの組み合わせにより、安全回路の構築が可能です。プログラムレスな専用コントローラです。

小型組立装置

・非常停止スイッチが押されると、両方のロボットが停止
・ロボット扉AをあけるとロボットAのみが停止
・ロボット扉BをあけるとロボットBのみが停止

G9SX-NS 特長 9

半導体検査装置

・非常停止スイッチが押されると、装置全体が停止
・ドアスイッチ扉AをあけるとセグメントAのみ停止
・ドアスイッチ扉BをあけるとセグメントBのみ停止
・D40A扉をあけるとセグメントCのみ停止

G9SX-NS 特長 10

詳細はカタログのG9SX-NS データシート(P.80)をご確認ください。
