G8PM

DC12Vアプリケーション用高容量PCBリレー

G8PM

モータ、抵抗、ランプの制御に適した高容量PCBリレー

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2024/09/02

定格

操作コイル

分類 定格電圧
（V）		 定格電流
（mA）		 コイル抵抗
（Ω）		 動作電圧
（V）		 復帰電圧
（V）		 使用電圧範囲
（V）		 消費電力
（mW）		 形式
シングル
ステーブル形		 DC12 53.3 225 7.2以下 0.8以上 10～16 約640 形G8PM-1AW7R DC12
ラッチング形 DC12 （セット
コイル）		 （リセット
コイル）		 （セット
コイル）		 （リセット
コイル）		 （セット
電圧）		 （リセット
電圧）		 10～16 （セット
コイル）		 （リセット
コイル）		 形G8PM-K1A7R DC12
210 268 57.2 44.8 7.2 以下 7.2以下 約2,520 約3,210 形G8PM-K1A71R DC12

注1. 定格電流、コイル抵抗はコイル温度が+20℃における値で、公差は±10%です。
注2. 動作特性はコイル温度が+20℃における値です。

開閉部（接点部）

分類 シングルステーブル形 ラッチング形
形式 形G8PM-1AW7R DC12 形G8PM-K1A7R DC12
形G8PM-K1A71R DC12
接触機構 ツイン シングル
接点材質 Ag合金（Cdフリー材）
最大通電電流 ＊1 20℃ 60A、DC14V、連続/
81A、DC14V、1時間/
120A、DC14V、2分間		 40A、DC14V、連続/
54A、DC14V、1時間/
81A、DC14V、2分間
125℃ 40A、DC14V、連続/
70A、DC14V、30分間		 20A、DC14V、連続/
46A、DC14V、30分間
最大開閉電流 ＊2 150A突入、 80A遮断 ＊1 100A突入、 40A遮断 ＊1
最小開閉電流 DC12V 0.1A DC12V 1A

＊1. 下記接続条件にて計測した結果である。
　　　FR4材質両面基盤、厚み1.6mm、通電部パタン厚み140um、幅13.2mm、長さ50mm。電線：6mm2。
　　　繰り返し通電を保証する値ではありません。ご使用に関しては、実使用条件にてご確認下さい。
＊2. 常温中に抵抗負荷にて100回開閉。コイル電圧DC14V。

性能

分類 シングルステーブル形 ラッチング形
項目 形G8PM-1AW7R 形G8PM-K1A7R/G8PM-K1A71R
接触抵抗 ＊1 50mΩ以下（平均値：2.5mΩ） 50mΩ以下（平均値：3.0mΩ）
動作時間 10ms以下
（DC12Vにて。バウンス時間は含まない）		 15ms以下
（DC12Vにて。バウンス時間は含まない）
復帰時間 5ms以下（DC12Vにて） 15ms以下（DC12Vにて）
絶縁抵抗 ＊2 コイルー接点間 100MΩ以上
同極接点間 100MΩ以上
耐電圧 コイルー接点間 AC500V 1分間
同極接点間 AC500V 1分間
耐振動 耐久 33Hz, 45m/s2
誤動作（検知時間：10μs） 10～500Hz, 45m/s2
耐衝撃 耐久 1,000m/s2（作用時間：6ms）
誤動作（検知時間：10μs） 100m/s2（作用時間：11ms）
機械的耐久性 ＊3 100万回以上
電気的耐久性（定格負荷） ＊4 抵抗負荷 DC14V 45A, 1s ON/1s OFF,
10万回以上		 DC14V 40A, 1s On/1s OFF,
10万回以上
ランプ負荷 DC14V 100A（投入）/ 20A（定常）,
1s ON/9s OFF, 10万回以上		 DC14V 60A（投入）/ 12A（定常）,
1s ON/9s OFF, 10万回以上
使用周囲温度 -40～125℃
（ただし、氷結および結露しないこと）
使用周囲湿度 35～85%RH
質量 約7.6g 約7.0g

注. 上記は特に記載がない限り、周囲温度+20℃、湿度65%以下の初期における値です。
＊1. DC12V 10Aの電圧降下にて測定。
＊2. DC500Vにて測定。
＊3. 開閉ひん度：18,000回/時間

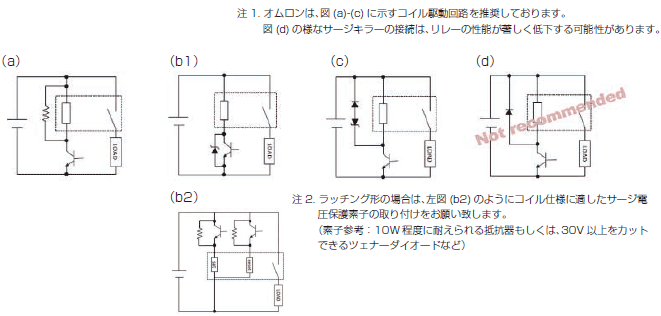

＊4. N.O.端子がバッテリーの正極に接続され、且つ下記（a）、（b）、（c）の何れかのコイル駆動回路が実装されること。

推奨コイル駆動回路：（a）、（b）、（c）
非推奨コイル駆動回路：（d）

G8PM 定格/性能 8
