DC12V/24Vアプリケーション用中容量PCBリレー
この商品について
関連情報
情報更新 : 2022/01/05
| 定格電圧
（V） |
定格電流
（mA） |
コイル抵抗
（Ω） |
動作電圧
（V） |
復帰電圧
（V） |
使用電圧範囲
（V） |
消費電力
（mW） |
形式 |
|---|---|---|---|---|---|---|---|
| DC12 | 40.0 | 300 | 6.5以下 | 0.5以上 | DC10～16 | 約480 | 形G8G-1A7R DC12 |
| 形G8G-17R DC12 | |||||||
| 53.3 | 225 | 5.5以下 | 約640 | 形G8G-1A7SR DC12 | |||
| 形G8G-17SR DC12 | |||||||
| DC24 | 106.7 | 225 | 14.4 以下 | 1.0 以上 | DC18.2～32 | 約2560 | 形G8G-1SV DC24 |
注1. 定格電流、コイル抵抗はコイル温度が+20℃における値で、公差は±10%です。
注2. 動作特性はコイル温度が+20℃における値です。
| 分類 | 標準形 | 低動作形 | DC24仕様 | |
|---|---|---|---|---|
| 形式 | 形G8G-1A7R DC12
形G8G-17R DC12 |
形G8G-1A7SR DC12
形G8G-17SR DC12 |
形G8G-1SV DC24 | |
| 接点材質 | Ag合金（Cdフリー材） | |||
| 定格連続通電電流 | 85℃ | - | - | 5A |
| 110℃ | 20A | 15A | - | |
| 125℃ | 15A | 10A | - | |
| 最大開閉電流 | 84A突入、12A遮断 (N.O.) | 20A突入、14A遮断 (N.O.) | ||
| 最大通電電流 ＊1 | 20Aヒューズ定格 200% | - | 40A、DC28V、10分間 | |
| 30Aヒューズ定格 135% | 40.5A、DC14V、60分間 | - | ||
| 40Aヒューズ定格 135% | 54A、DC14V、2分間 | - | ||
| 最小開閉電流 | DC12V 1A | |||
＊1. 周囲温度：20℃。異常時に許容できる通電電流であり、繰り返し通電を保証する値ではありません。
ご使用に関しては、実使用条件にてご確認下さい。
| 項目 | 形G8G-1A7R DC12
形G8G-17R DC12 |
形G8G-1A7SR DC12
形G8G-17SR DC12 |
形G8G-1SV DC24 | |
|---|---|---|---|---|
| 接触抵抗 ＊1 | 20mΩ以下（平均値：3.0mΩ） | |||
| 動作時間 | 10ms以下（DC12Vにて。バウンス時間は含まない） | 10ms以下（DC24Vにて。バウンス時間は含まない） | ||
| 復帰時間 | 5ms以下（DC12Vにて。バウンス時間は含まない） | 5ms以下（DC24Vにて。バウンス時間は含まない） | ||
| 絶縁抵抗 ＊2 | コイルー接点間 | 100MΩ以上 | ||
| 同極接点間 | 100MΩ以上 | |||
| 耐電圧 | コイルー接点間 | AC500V 1分間 | ||
| 同極接点間 | AC500V 1分間 | |||
| 耐振動 | 耐久 | 33Hz, 45m/s2 | ||
| 誤動作（検知時間：10μs） | 10～200Hz, 45m/s2 | |||
| 耐衝撃 | 耐久 | 1,000m/s2（作用時間：6ms） | ||
| 誤動作（検知時間：10μs） | 100m/s2（作用時間：11ms） | |||
| 機械的耐久性 ＊3 | 100万回 | |||
| 電気的耐久性 ＊4 | 抵抗負荷 | DC14V 35A（N.O.）/ 15A（N.C.）,
1s ON/9s OFF, 10万回 |
DC28V 14A（N.O.）/ 5A（N.C.）,
1s ON/1s OFF, 10万回 |
|
| ランプ負荷 | DC14V 84A（突入）/ 12A（定常）,
1s ON/9s OFF, 10万回 |
DC28V 20A（突入）/ 2A（定常）,
1s ON/1.2s OFF, 10万回 |
||
| 誘導負荷 | DC14V 32A（突入）, 0.25mH,
0.25s ON/9.75s OFF, 10万回 |
DC28V 12A, 3mH,
0.25s ON/4.75s OFF, 10万回 |
||
| 使用周囲温度 | -40～125℃（ただし、氷結および結露しないこと） | -40 ～ 85℃（ただし、氷結および結露しないこと） | ||
| 使用周囲湿度 | 35～85%RH | |||
| 質量 | 約5.2g | 約6.0g | ||
注. 上記は特に記載がない限り、周囲温度+20℃、湿度65%以下の初期における値です。
＊1. DC5V 1Aの電圧降下にて測定。
＊2. DC500Vにて測定。
＊3. 開閉ひん度：18,000回/時間

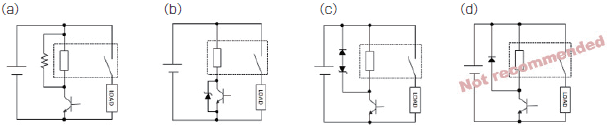

＊4. N.O.端子がバッテリーの正極に接続され、且つ下記（a）,（b）,（c）の何れかのコイル駆動回路が実装されること。
推奨コイル駆動回路：（a）、（b）、（c） オムロンは、図(a)-(c) に示すコイル駆動回路を推奨しております。
非推奨コイル駆動回路：（d） 図(d) の様なサージキラーの接続は、リレーの性能が著しく低下する可能性があります。
