CK3W-GC□□00

レーザインタフェースユニット

CK3W-GC□□00

超高速高精度加工を可能とする、高速レーザーON・OFF、マルチヘッド構成が可能

※ Web特別価格提供品

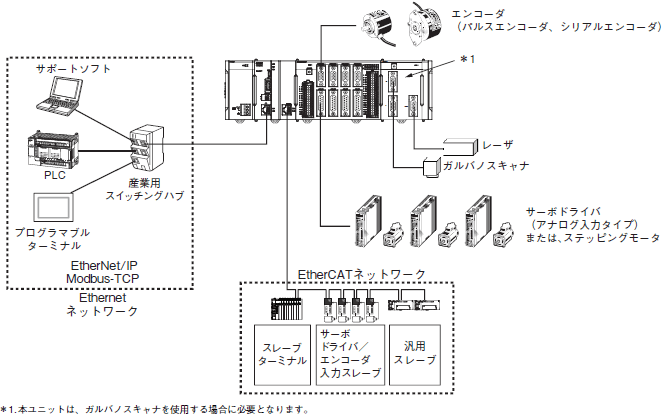

基本構成

CK3W-GC□□00 システム構成 1

CK□Wユニット構成(CPUラック/増設ラック)

CK□Wユニットを接続する構成です。

CPUラック

CPUラックのCK3Wユニット構成は電源ユニット、CPUユニット、CK3W-AXユニット、CK3W-MDユニット、CK3W-ADユニット、CK3W-ECSユニット、CK3W-GCユニット、エンドカバーからなります。
CPUユニットにCK3Wユニットを最大4台(CK3W-AXユニットは最大2台)まで接続できます。

増設ラック

増設ラックは、形CK5M CPUユニットの場合は最大3台、形CK3M CPUユニットの場合は最大1台増設できます。
増設ラックを接続するには、増設マスタユニット(形CK3W-EXM01)と増設スレーブユニット(形CK5W-EXS01、形CK3W-EXS02)を使用します。
増設ラックには、CK3Wユニットを最大4台(CK3W-AXユニットは最大2台)まで装着することができます。
増設マスタユニット(形CK3W-EXM01)は、CPUユニットのすぐ右側に接続してください。
増設スレーブユニット(形CK5W-EXS01、形CK3W-EXS02)は、電源ユニットのすぐ右側に接続してください。
増設マスタユニット(形CK3W-EXM01)を、CPUユニットのすぐ右側以外に接続した場合は、Sys.StatusレジスタのCK3WConfigErrが「5」になります。
CPUラックから最も遠い増設スレーブユニットは、形CK3W-EXS02、中間の増設スレーブユニットは、形CK5W-EXS01を使用してください。
形CK5W-EXS01は、形CK5M CPUユニットにだけ使用可能です。形CK3M CPUユニットでは使用できません。

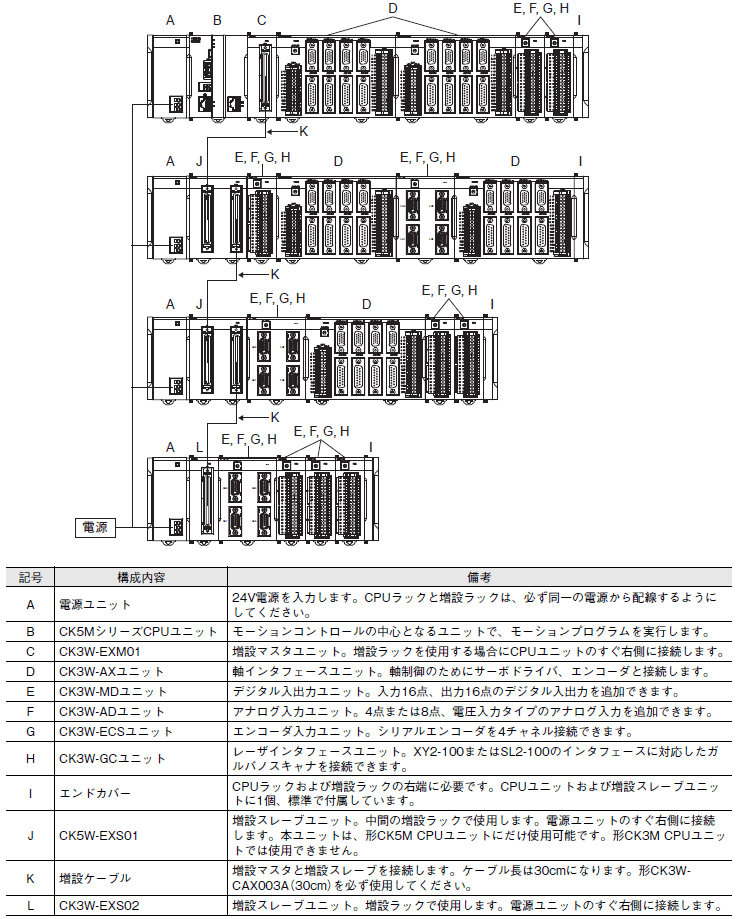

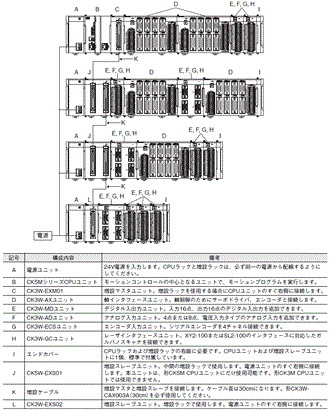

形CK5M CPUユニットの場合

CK3W-GC□□00 システム構成 5

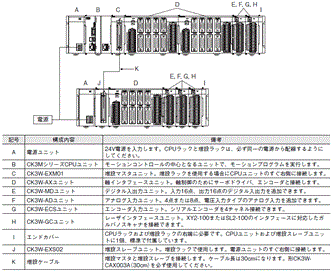

形CK3M CPUユニットの場合

CK3W-GC□□00 システム構成 6

EtherCATネットワーク構成

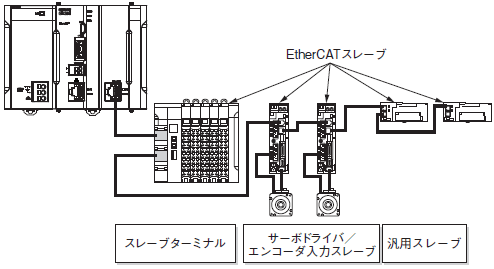

EtherCATネットワーク構成は、電源ユニット、CPUユニット、エンドカバー、EtherCATの各スレーブからなります。
CK□MシリーズCPUユニットの内蔵EtherCATポートを使用して、EtherCAT各種スレーブに接続します。

CK3W-GC□□00 システム構成 7

EtherCATはCK□MシリーズCPUユニットのサーボサイクルと同期されます。これにより、スレーブターミナルなどのIOデータがサーボサイクルに同期して取得できます。
NXシリーズEtherCATカプラユニットを使用する場合は、「CK3M/CK5Mシリーズ プログラマブル多軸モーションコントローラ ユーザーズマニュアル ハードウェア編(マニュアル番号:SBCE-435)」を参照してください。
