2010/03 受注終了

F3S-B

セーフティエリアセンサ

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

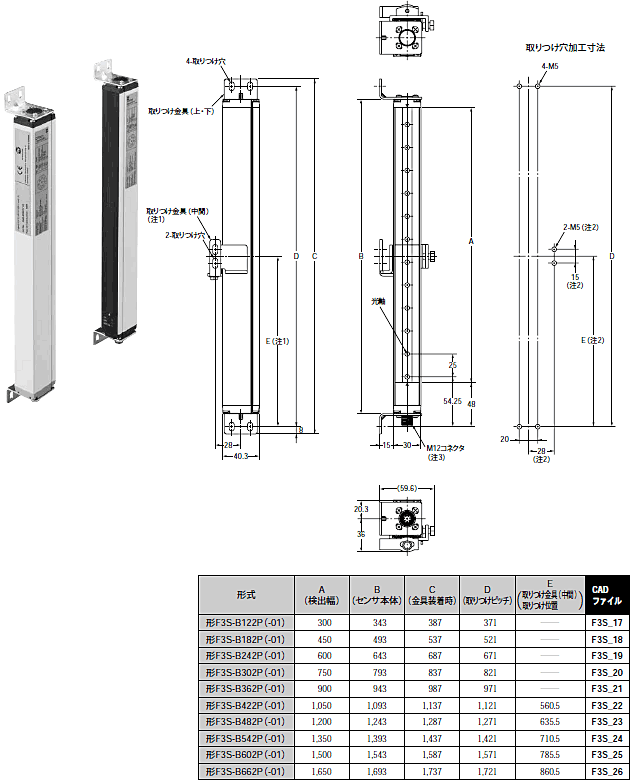

本体

形F3S-B(側面取りつけ時)

※背面取りつけも可能(詳細は本体付属の取扱説明書を参照ください)

F3S-B 外形寸法 3

注1. 上図は、L形中間金具(「●取りつけ金具(中間)」参照)の位置が本体の左側となっている例を示しています。
   L形中間金具の位置が本体の右側となる場合、取りつけ金具(中間)の取りつけ穴加工位置は上図に対して左右対称となります。
   さらに、取りつけ金具(中間)の取りつけ方も上図とは、上下反対になります。
  2. 取りつけ金具(中間)とその取りつけ穴は、検出幅1,050mm以上のタイプにのみ必要です。
  3. 専用コードを曲げて使用する際は、下記以上の寸法でご使用ください。(コード最小曲げ半径:34.2mm)

F3S-B 外形寸法 4

アクセサリ

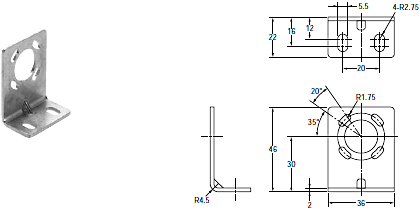

取りつけ金具(上・下)

F3S-B 外形寸法 6

材質:鉄
※商品に付属されています。

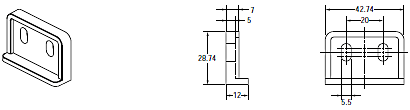

スペーサ

(取りつけ金具(中間)を使用して背面取りつけする時にのみ必要。)

F3S-B 外形寸法 8

材質:PA66(GF50%)(ナイロン)
※検出幅1,050mm以上のタイプに付属されています。

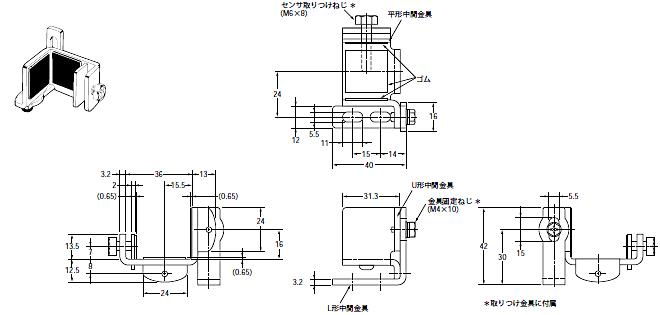

取りつけ金具(中間)

F3S-B 外形寸法 9

材質:鉄
※検出幅1,050mm以上のタイプに付属されています。

アクセサリ(別売)

専用コード
形F39-JB1A(L=3m)
形F39-JB2A(L=7m)
形F39-JB3A(L=10m)

F3S-B 外形寸法 11
