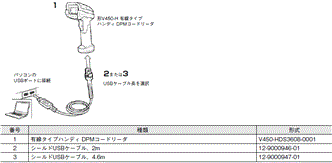

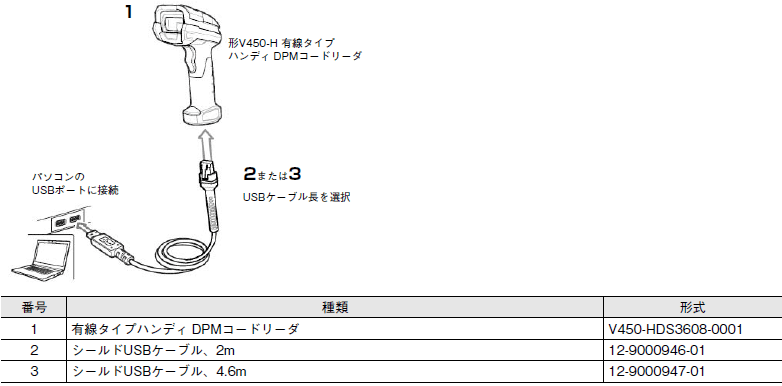

設定時システム構成例

WebLinkPCを使用した設定には以下の接続が必要となります。

V450-H システム構成 1

運用時システム構成例

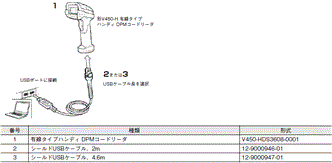

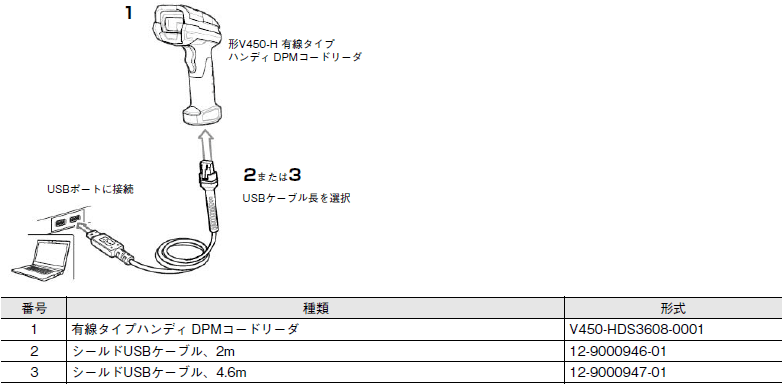

USB(有線タイプ)

V450-H システム構成 3

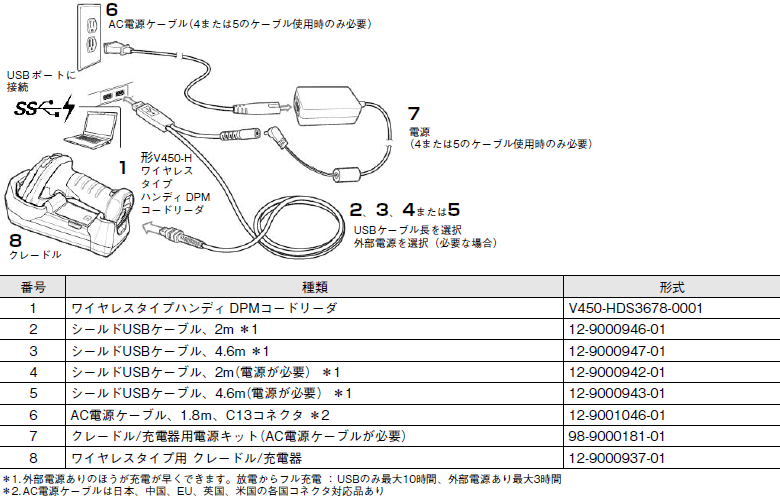

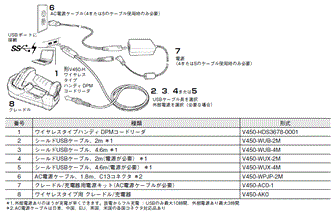

USB(ワイヤレスタイプ)

V450-H システム構成 4

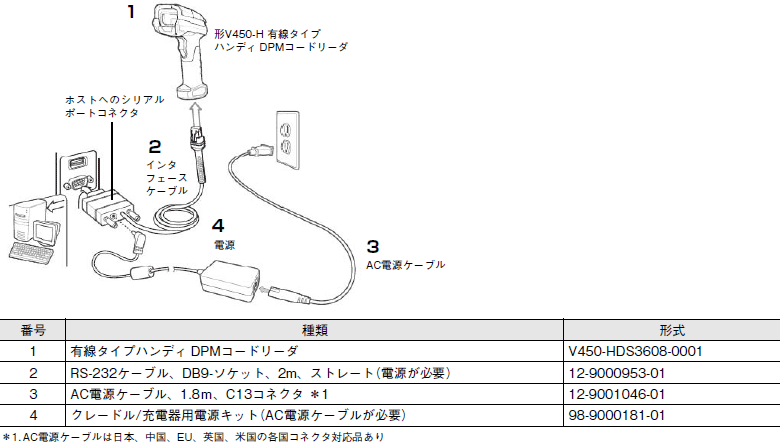

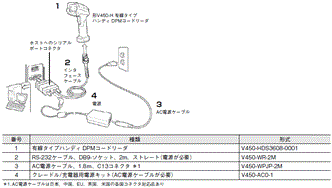

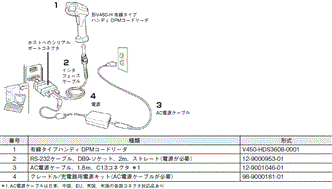

RS-232(有線タイプ)

V450-H システム構成 5

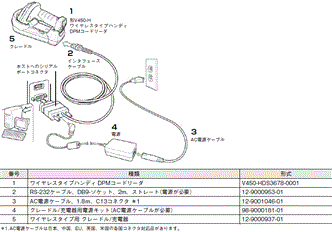

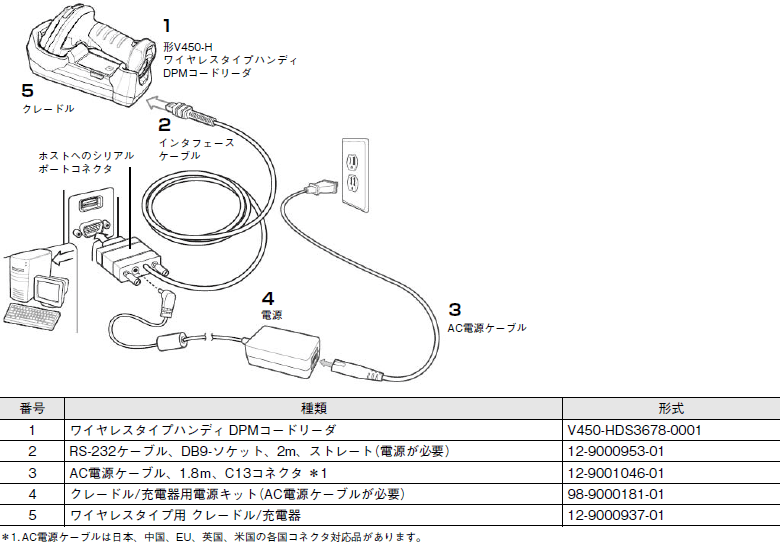

RS-232(ワイヤレスタイプ)

V450-H システム構成 6

NJシリーズコントローラとの接続例

NJシリーズコントローラには、シリアルコミュニケーションユニットを装着してください。

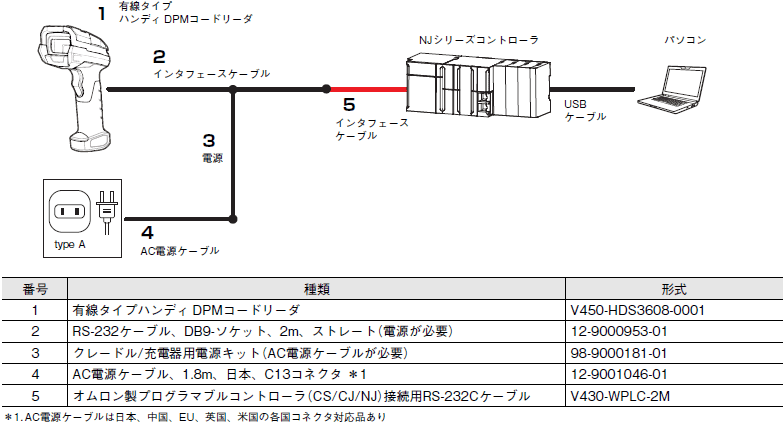

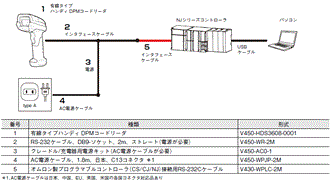

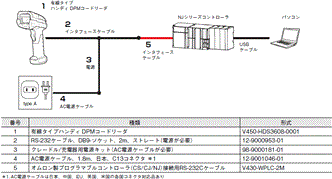

有線タイプ(RS-232C接続)

V450-H システム構成 8

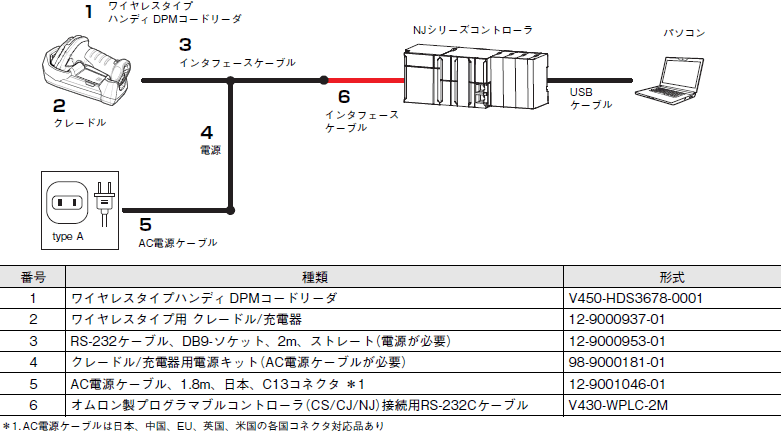

ワイヤレスタイプ(RS-232C接続)

V450-H システム構成 9

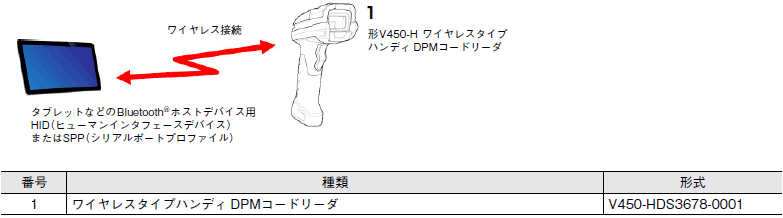

Bluetooth®

V450-H システム構成 10

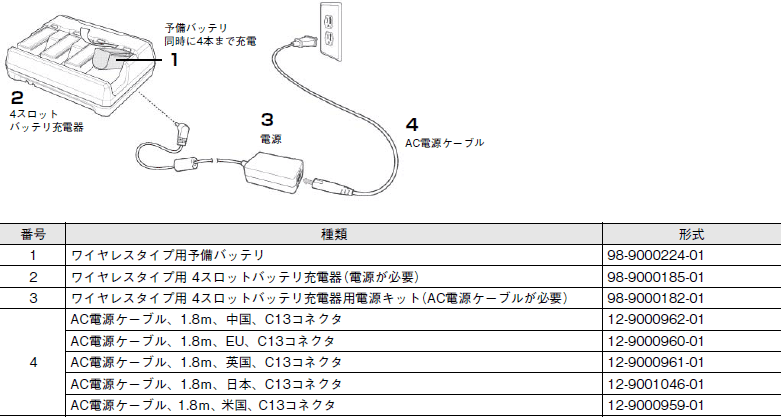

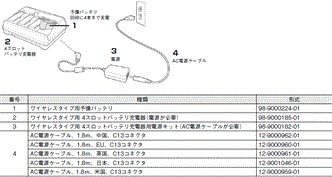

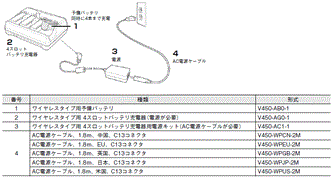

4スロットバッテリ充電器

ワイヤレスタイプ用予備バッテリを充電できます。

V450-H システム構成 11
