(単位:mm)

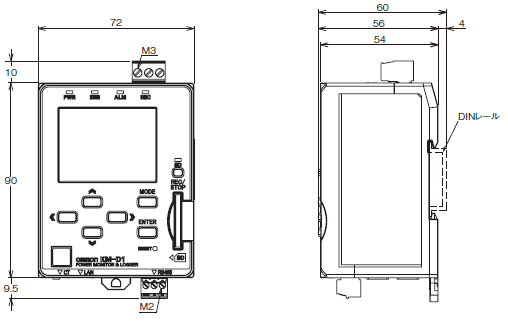

本体

形KM-D1-ETN

KM-D1-ETN 外形寸法 2

分割型変流器(CT)

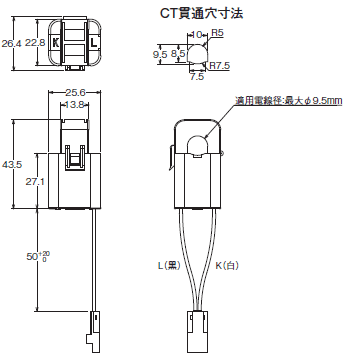

形KM-NCT-5A/50A

KM-D1-ETN 外形寸法 4

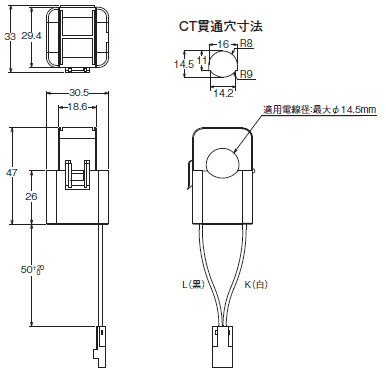

形KM-NCT-100A

KM-D1-ETN 外形寸法 5

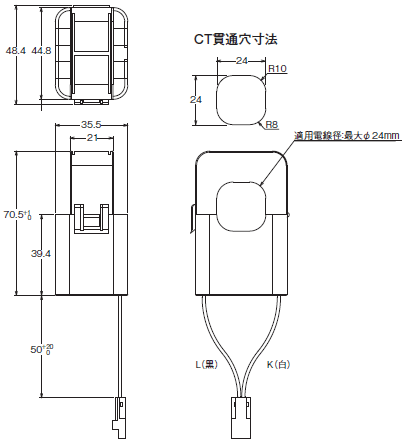

形KM-NCT-225A

KM-D1-ETN 外形寸法 6

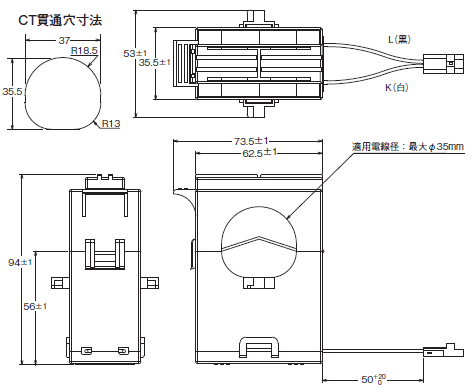

形KM-NCT-400A
形KM-NCT-600A

KM-D1-ETN 外形寸法 7

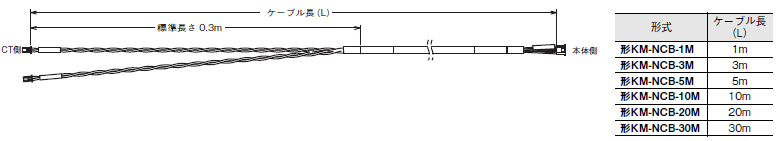

分割型変流器(CT)用ケーブル

形KM-NCB-1M/-3M/-5M/-10M/-20M/-30M

KM-D1-ETN 外形寸法 8

分割型変流器(CT)用延長ケーブル

形KM-NCB-EXT-0.5M

KM-D1-ETN 外形寸法 9
