E3ASシリーズ

距離設定形光電センサ

E3ASシリーズ

検出困難な複雑形状・色柄・光沢ワークを簡単に安定検出できる距離設定形光電センサ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

この製品の改善・活用事例はこちら

光電センサセレクタ

検出方式/検出距離/検出対象物などの必要な条件を選ぶだけで簡単に光電センサの形式を検索できます。

カートを見る

この商品について

関連情報

情報更新 : 2023/08/21

（単位：mm）

指定なき寸法公差：公差等級 IT16

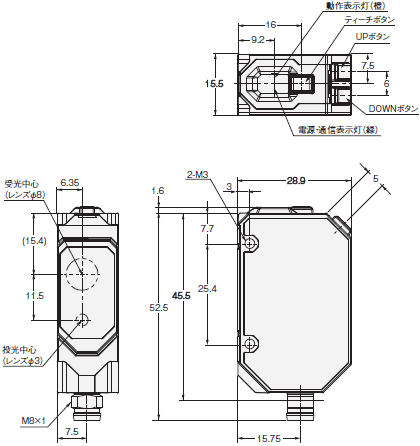

E3AS-HL

本体

コード引き出しタイプ/コネクタ中継タイプ

形E3AS-HL500□（-M1TJ）
形E3AS-HL150□（-M1TJ）

E3ASシリーズ 外形寸法 4

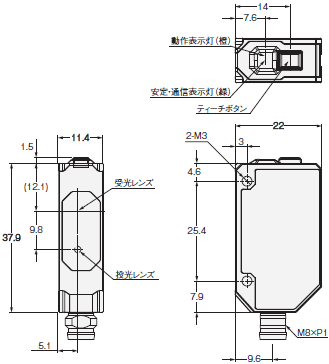

コネクタタイプ

形E3AS-HL500□ M3
形E3AS-HL150□ M3

E3ASシリーズ 外形寸法 5

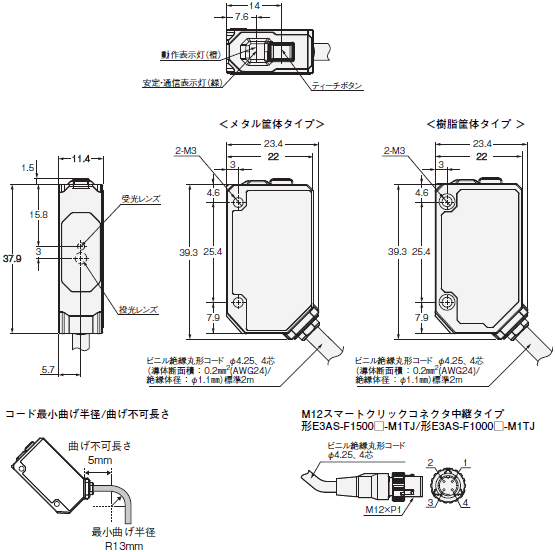

E3AS-F

本体

コード引き出しタイプ/コネクタ中継タイプ

形E3AS-F1500□（-M1TJ）
形E3AS-F1000□（-M1TJ）

E3ASシリーズ 外形寸法 8

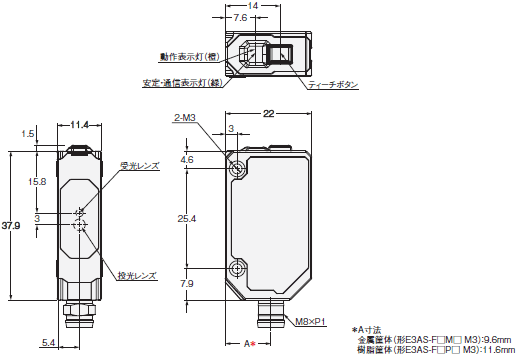

コネクタタイプ

形E3AS-F1500□ M3
形E3AS-F1000□ M3

E3ASシリーズ 外形寸法 9

E3AS-L

本体

コード引き出しタイプ/コネクタ中継タイプ

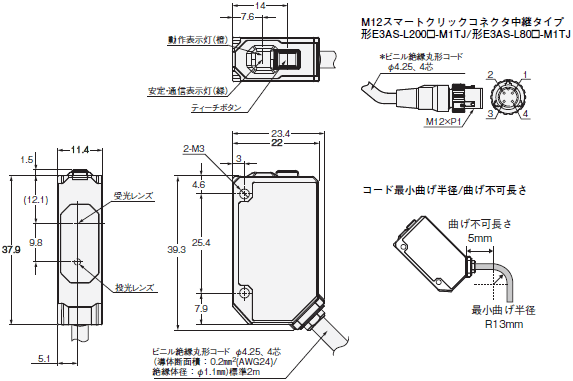

形E3AS-L200□（-M1TJ）
形E3AS-L80□（-M1TJ）

E3ASシリーズ 外形寸法 12

コネクタタイプ

形E3AS-L200□ M3
形E3AS-L80□ M3

E3ASシリーズ 外形寸法 13

アクセサリ（別売）

取りつけ金具

E3AS-HLシリーズ用

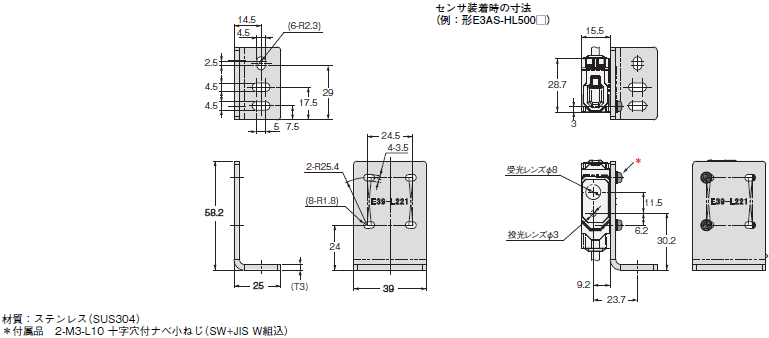

形E39-L221

E3ASシリーズ 外形寸法 17

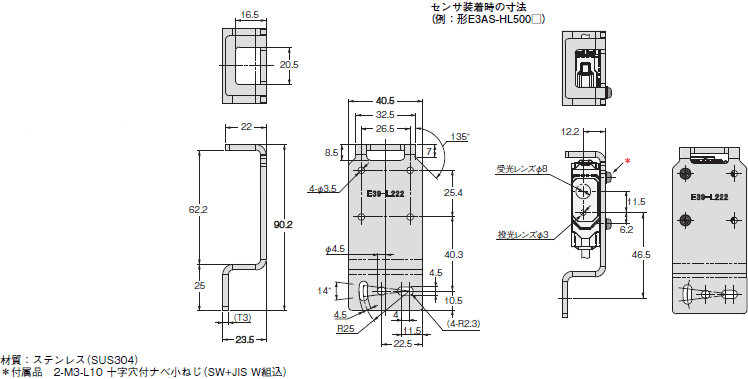

形E39-L222

E3ASシリーズ 外形寸法 18

形E39-L223

E3ASシリーズ 外形寸法 19

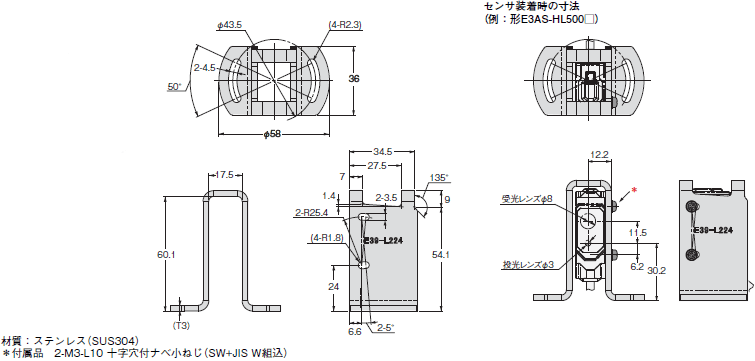

形E39-L224

E3ASシリーズ 外形寸法 20

形E39-L231

E3ASシリーズ 外形寸法 21

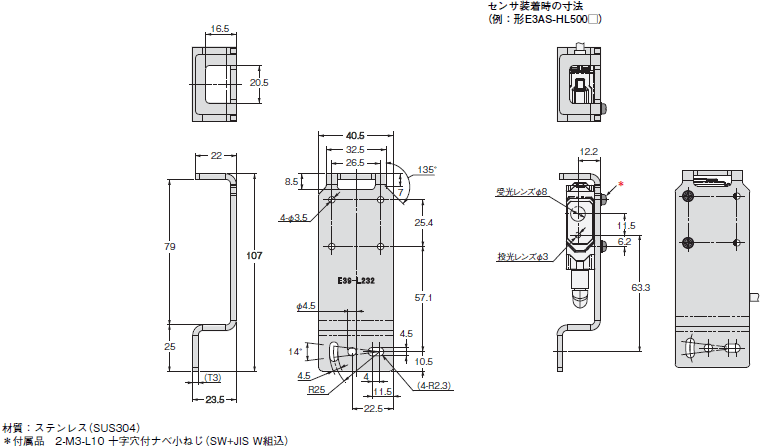

形E39-L232

E3ASシリーズ 外形寸法 22

形E39-L234

E3ASシリーズ 外形寸法 23

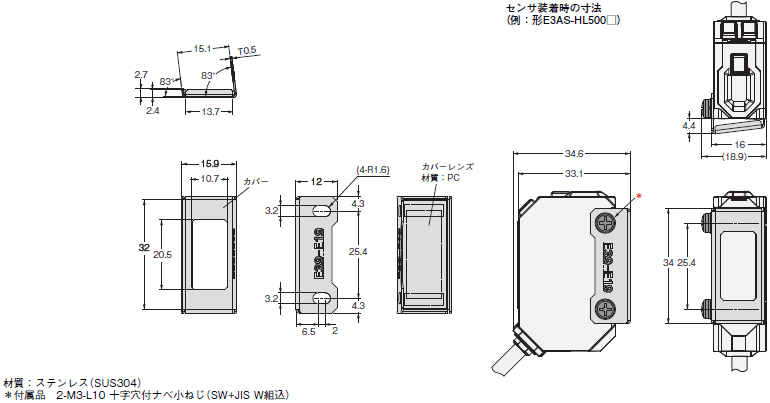

形E39-E19

E3ASシリーズ 外形寸法 24

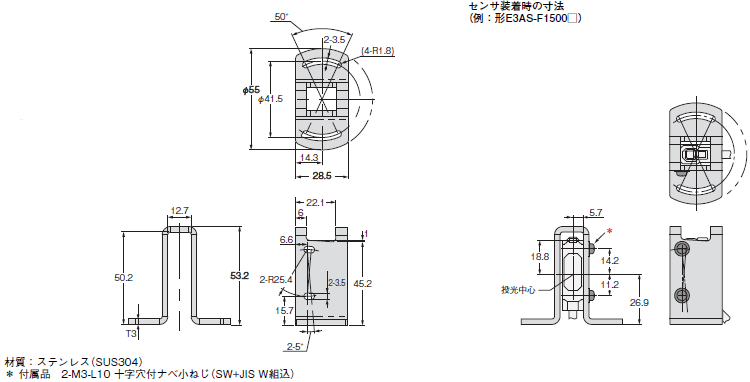

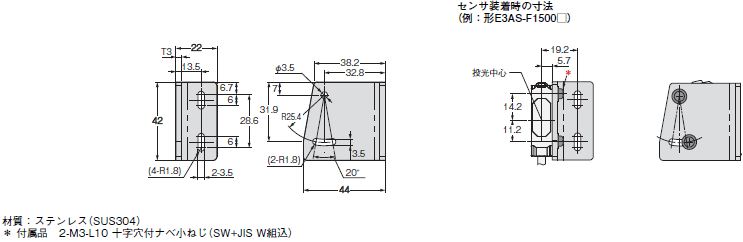

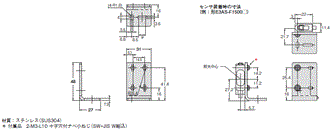

E3AS-F/Lシリーズ用

形E39-L201

E3ASシリーズ 外形寸法 26

形E39-L202

E3ASシリーズ 外形寸法 27

形E39-L203

E3ASシリーズ 外形寸法 28

形E39-L204

E3ASシリーズ 外形寸法 29

形E39-L211

E3ASシリーズ 外形寸法 30

形E39-L212

E3ASシリーズ 外形寸法 31

形E39-L214

E3ASシリーズ 外形寸法 32

E3ASシリーズ共通

フレキシブル取りつけ金具

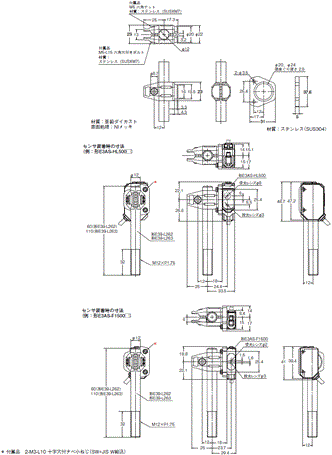

形E39-L261

E3ASシリーズ 外形寸法 34

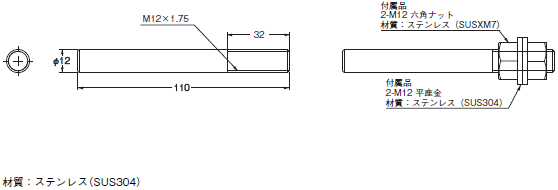

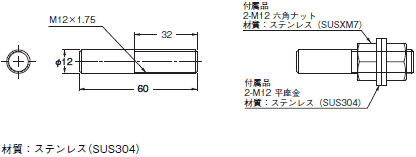

支柱 50mm

形E39-L262

E3ASシリーズ 外形寸法 35

支柱 100mm

形E39-L263

E3ASシリーズ 外形寸法 36

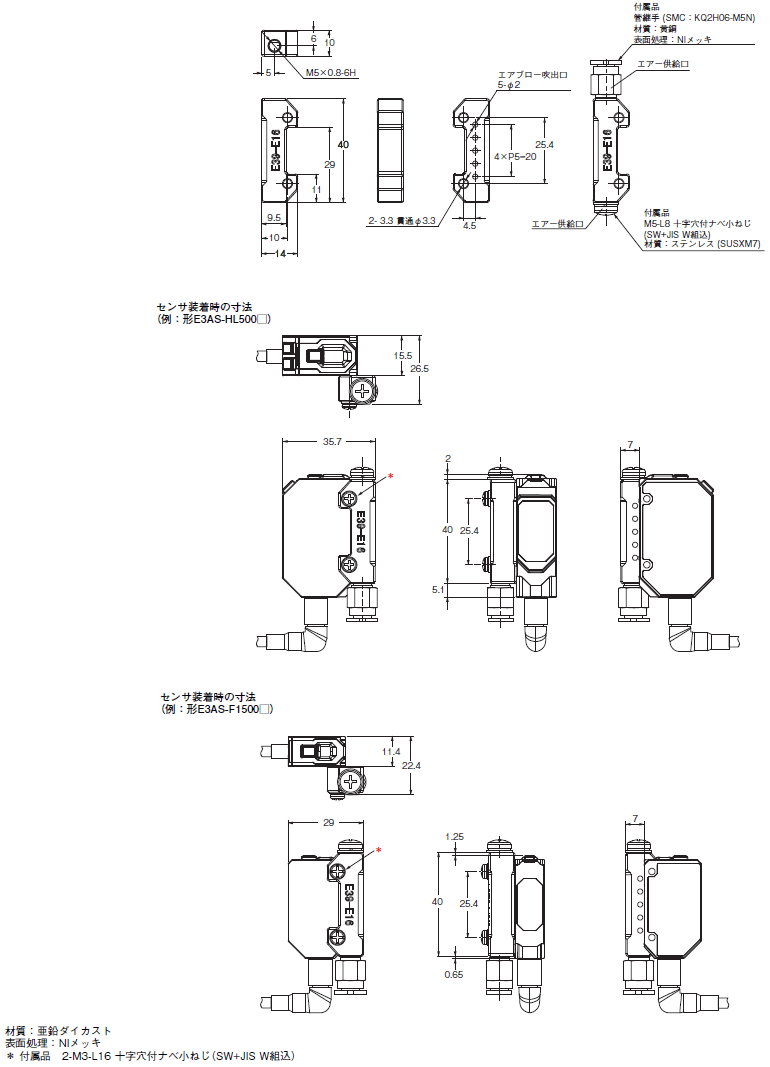

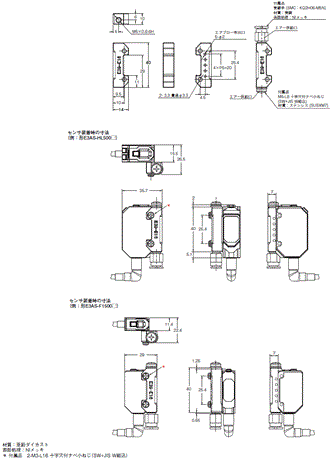

エアブローユニット

形E39-E16

E3ASシリーズ 外形寸法 37

情報更新 : 2023/08/21
