R88M-1A□ / R88D-1SAN□-ECT

近年、製造業では装置の停止を最小限に抑えて稼働率を上げることで、生産性の向上を図ろうとしています。その実現のため、安全規格に適合した装置で生産を行い、作業員を危険な状況から守る必要があります。安全機能に対応した1Sシリーズは、人、機械、そしてモノの高度な安全制御を実現。作業者を危険にさらすリスクを回避しながら、装置の停止時間を削減し、製品廃棄を最小化することが可能です。1Sシリーズ安全機能対応では、サーボドライバにモーションセーフティ機能を搭載。
配線も簡単になります。モーションセーフティだけでなく、1Sシリーズのコンセプトのもと、さらなる進化を遂げた1Sシリーズが、モーション制御と安全制御を両立することで、生産性向上に貢献します。

• AC200V、AC400Vをラインナップ
• 適用モータ容量200W～3kW
• 20ビットバッテリレスABSエンコーダ搭載
• 瞬時最大トルク350％を実現（200V、750W以下）
• Safety over EtherCAT（FSoE）対応

機械安全に適応できる多様なセーフティ機能を搭載
STO、SS1、SS2、SOS、SLS、SLP、SDI、SBC（PLe SIL3） FSoE経由

ケーブル１本で設置が簡単
• 動力、エンコーダ、ブレーキを1本のIP67コネクタ付きケーブルで対応
• 脱着式コネクタで配線工数やメンテナンス工数を削減
• 速く、確実に接続できるスクリューレスプッシュインコネクタを採用

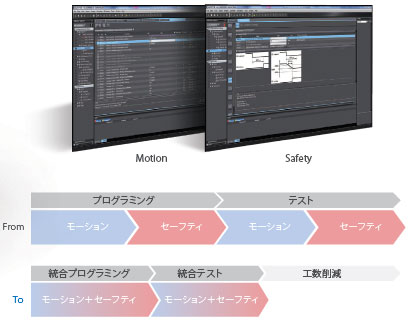

統合プログラミングと統合テストで工数削減
• 自動I/F変数定義
• モーションセーフティ ファンクションブロック
• グラフィカルなGUI
• 統合データトレース

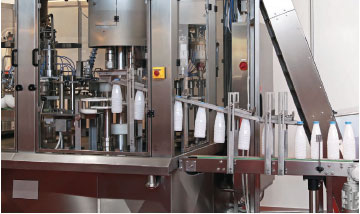

装置稼働率の向上

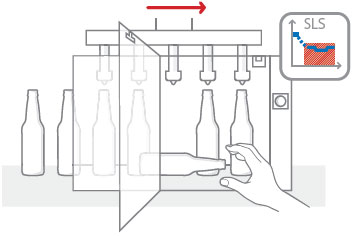

倒れたワークを取り除く場合などは、装置を止める必要があり生産は止まります。

• Safely-Limited Speed機能により、装置を安全に動かしながら、異常な状態を解除することができます。
• 安全速度から通常速度へスムーズに復帰できます。

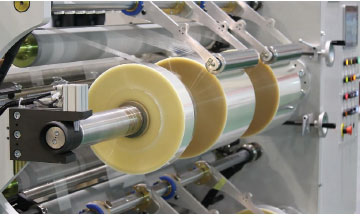

• フィルム交換時、ジョグまたはインチング運転で、作業者が各ロールにフィルムをセットする必要があるため、段取替えが複雑になり、時間がかかります。

• Safely-Limited Speed機能で、ロールを安全速度で動かしながらフィルムをセットできます。Safe Direction機能で、フィルムの送り方向を監視し、スムーズな段取り替えが実施できます。

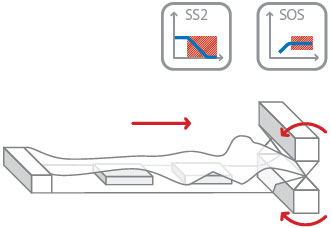

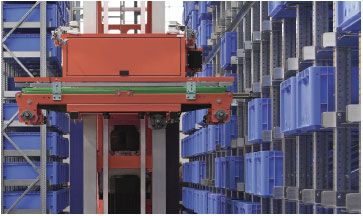

• スタッカークレーン動作中に、作業者が侵入すると、クレーンは止まります。

• 作業者が近づくと、Safely-Limited Speed機能により、スタッカークレーンは止まることなく安全速度で動き続けます。
• 作業者が近づきすぎた場合には、Safe Brake Control機能により、スタッカークレーンを確実に停止させます。

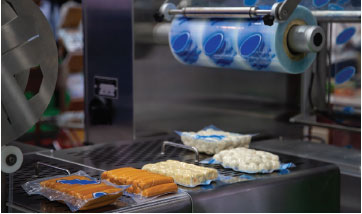

• 包装中に非常停止すると、複数モータの同期が解除され、フィルムが詰まります。製品廃棄や、再起動までのロスタイムが発生します。

• 包装中に非常停止しても、モータは同期を維持して減速停止します。フィルムの詰まりを回避します。

• モーション、ロジック、セーフティ、ドライブ、画像センサ、さらにHMIのサポート機能をひとつのソフトウェアに統合
• オープンなプログラムの国際規格であるIEC 61131-3（およびJIS B 3503）に準拠
• PLCopen準拠のモーション制御・安全ファンクションブロック
• 変数に対応した命令語によるラダー言語、ST言語とファンクションブロックプログラミングのサポート
• 複雑なモーション制御を簡単に設定できるカムエディタの搭載
• データベース接続ファンクションブロック

• マシンオートメーションコントローラ NJ/NXシリーズのプログラムに使用できるソフトウェア機能部品集。サンプルプログラムとHMI画面サンプルもご用意

当社Webサイトよりダウンロードし、Sysmac Studioにインストールしてご使用ください。
http://www.fa.omron.co.jp/sysmac_library

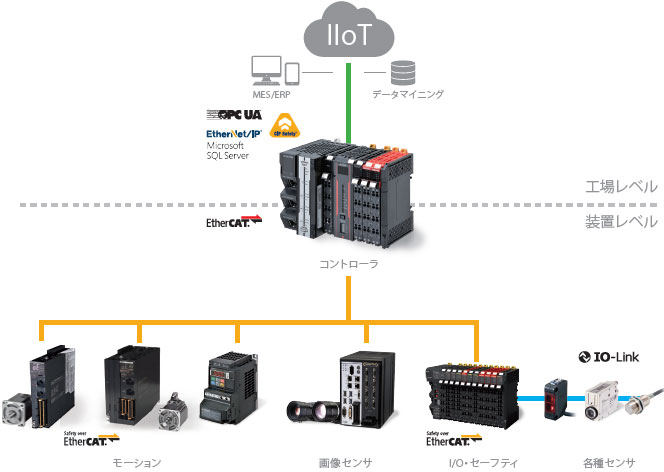

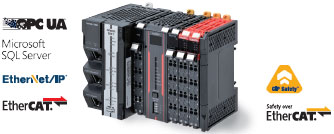

NXシリーズ セーフティネットワークコントローラをNX1マシンオートメーションコントローラに接続すると、EtherNet/IP＋CIP SafetyとEtherCAT＋FSoEを同時に使用することができます。

• シーケンス制御、モーション制御をひとつのコントローラに統合
• 制御軸数：2～256軸。規模に合わせたCPUユニットの選択が可能
• IEC 61131-3（およびJIS B 3503）準拠
• PLCopen準拠のモーション制御・安全ファンクションブロック
• ロボット制御機能またはデータベース接続機能搭載機種もラインナップ
• EtherCATおよびEtherNet/IPポート標準搭載

• 回転型モータ用サーボドライバ
• モータ容量：最大3kW
• バッテリレスABSエンコーダ
• 高度なセーフティ機能：STO/SS1/SS2/SOS/SLS/SLP/SDI/SBC
• 動力、エンコーダ、ブレーキを1本のケーブルで対応

• 回転型モータ用サーボドライバ
• モータ容量：最大15kW
• バッテリレスABSエンコーダ
• セーフティ機能：
　R88D-1SN□-ECT ：STO
　R88D-1SN□-ECT-51：STO/SS1/SLS

• 回転型モータ用／リニアモータ用サーボドライバ
• 回転型モータ容量：最大15kW
• リニアモータ：最大推力2100N
• セーフティ機能：STO機能（安全入力信号のみ）
• フルクローズ制御
