K6PM-TH

温度状態監視機器

K6PM-TH

盤内機器の温度状態を 常時遠隔で監視・診断し 省人化と異常停止リスク削減を両立

※ Web特別価格提供品

IoT保全の新時代へ

盤内機器の温度状態を常時遠隔で監視・診断し省人化と異常停止リスク削減を両立

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

形式構成

形式基準

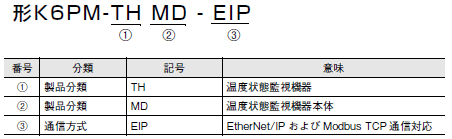

本体

K6PM-TH 種類/価格 3

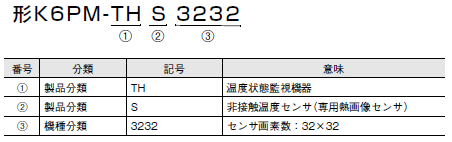

非接触温度センサ(専用熱画像センサ)

K6PM-TH 種類/価格 4

種類/標準価格

本体

電源電圧 形式 標準価格(¥)
DC24V 形K6PM-THMD-EIP オープン価格

非接触温度センサ

解像度 形式 標準価格(¥)
32×32 形K6PM-THS3232 オープン価格

EtherNet/IP通信ケーブル推奨品

カテゴリ5以上のSTPケーブル(シールド付ツイストペアケーブル)を使用します。

コネクタ付ケーブル

商品名称 メーカ ケーブル長
(m)
形式 標準価格(¥) お問合せ先
サイズ・線心数(対数):
AWG26 × 4P
ケーブルシース材質:
LSZH *2
両側コネクタ付ケーブル
(RJ45/RJ45)
RJ45コネクタ小型タイプ *1
ケーブル色:黄色 *3
3769_lu_5_1
オムロン
株式会社
0.3 形XS6W-6LSZH8SS30CM-Y 3,000 オムロン株式会社
カスタマ
サポートセンタ
TEL:0120-919-066
0.5 形XS6W-6LSZH8SS50CM-Y 3,200
1 形XS6W-6LSZH8SS100CM-Y 3,250
2 形XS6W-6LSZH8SS200CM-Y 3,550
3 形XS6W-6LSZH8SS300CM-Y 3,900
5 形XS6W-6LSZH8SS500CM-Y 4,550
サイズ・線心数(対数):
AWG22 × 2P
両側コネクタ付ケーブル
(RJ45/RJ45)
RJ45コネクタ堅牢タイプ *1
ケーブル色:ライトブルー
3769_lu_5_2
オムロン
株式会社
0.3 形XS5W-T421-AMD-K 6,050
0.5 形XS5W-T421-BMD-K 6,150
1 形XS5W-T421-CMD-K 6,500
2 形XS5W-T421-DMD-K 7,150
5 形XS5W-T421-GMD-K 9,100
10 形XS5W-T421-JMD-K 12,100

*1. 小型タイプのケーブルの長さは0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20mをご用意しております。
   堅牢タイプのケーブルの長さは、0.3、0.5、1、2、3、5、10、15mをご用意しております。
   詳細は「産業用イーサネットコネクタカタログ」(カタログ番号:CDJC-006)をご参照ください。
*2. 制御盤内配線用のLow Smoke Zero Halogenケーブル。
*3. ケーブルの色は、緑色と青色もご用意しております。形式末尾が、緑色は「-G」、青色は「-B」に変わります。

ケーブル/コネクタ

部品名 メーカ 形式 お問合せ先
ケーブル 日立金属株式会社 NETSTAR-C5E SA 0.5×4P* 鐘通株式会社 企画部
TEL:075-662-0996
RJ45コネクタ パンドウイットコーポレーション MPS588-C* パンドウイットコーポレーション
日本支社 大阪支店

*本ケーブルおよびコネクタは、上記の組み合わせでのご使用を推奨します。

産業用スイッチングハブ(推奨品)

商品名称 メーカ 形状 仕様 形式 標準価格
(¥)
機能 ポート数 故障検知機能
産業用
スイッチングハブ
オムロン(株) 3769_lu_7_1 優先度制御(QoS): EtherNet/IPの制御
データ優先
故障検知:ブロードキャストストーム・
LSI異常検知
10/100BASE-TX、 Auto-Negotiation
3 × 形W4S1-03B 15,800
3769_lu_7_2 5 × 形W4S1-05B 26,500
5 形W4S1-05C 31,500
シスコシステムズ メーカにお問い合わせください。
http://www.cisco.com/web/JP/index.html
(株)コンテック メーカにお問い合わせください。
http://www.contec.co.jp/
フェニックス
コンタクト(株)
メーカにお問い合わせください。
https://www.phoenixcontact.com/online/portal/jp
