(単位:mm)

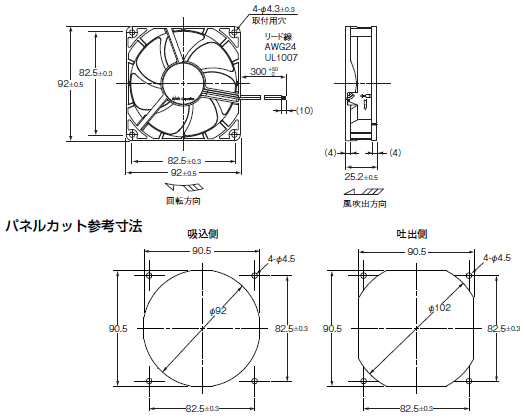

R89F-DS0925□ DC軸流ファン(□92×t25リード線タイプ)

R89F-D 外形寸法 1

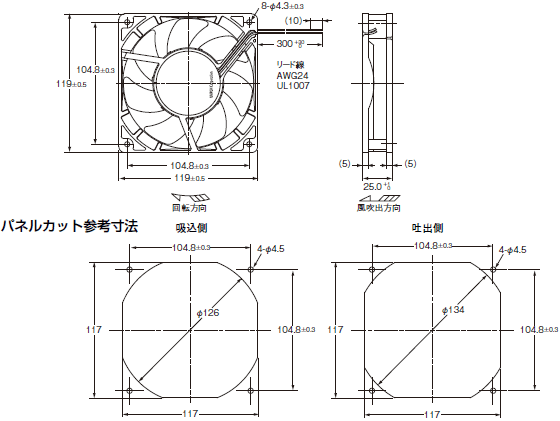

R89F-DS1225□ DC軸流ファン(□120×t25リード線タイプ)

R89F-D 外形寸法 2

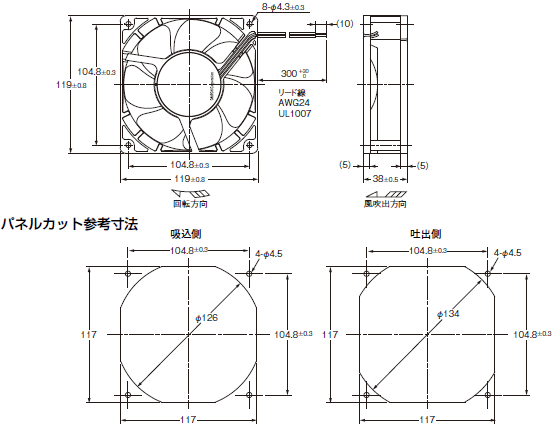

R89F-DS1238□ DC軸流ファン(□120×t38リード線タイプ)

R89F-D 外形寸法 3

R87F-FG フィンガーガード

(材質:スチール 付合せ部:スポット溶接 処理:ニッケルクロムメッキ)

形R87F-FG150

R89F-D 外形寸法 5

形R87F-FG120

R89F-D 外形寸法 6

形R87F-FG90

R89F-D 外形寸法 7

形R87F-FG80

R89F-D 外形寸法 8

R87F-FL フィルタ

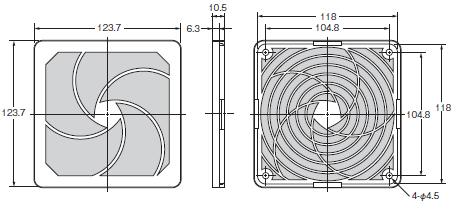

形R87F-FL120

R89F-D 外形寸法 10

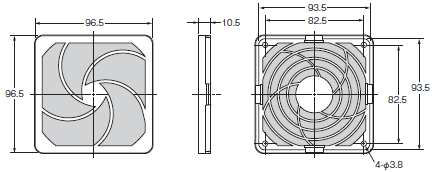

形R87F-FL90

R89F-D 外形寸法 11

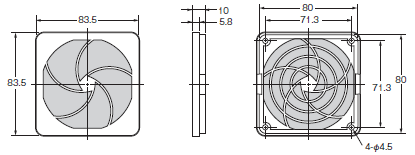

形R87F-FL80

R89F-D 外形寸法 12

形R87F-FL120S

R89F-D 外形寸法 13

注1. スクリーンフィルタは材質がアルミ製なのでEMI/RFI(電磁波障害)シールドの効果があります。
 2. スクリーンフィルタを取りつける場合、スクリーンが羽根に接触しないようにご注意ください。

スクリーン: 30×30/アルミメッシュ(1インチあたり30本のアルミ線)
