(単位:mm)

本体

形D4BL-□□R□-□

D4BL 外形寸法 2

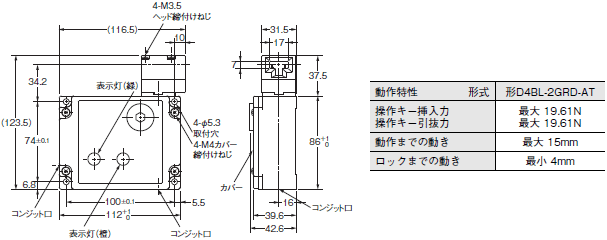

形D4BL-2GRD-AT

D4BL 外形寸法 3

注1. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 2NCの接点ON/OFF動作の同時性にはバラツキがありますので、ご使用の際にはご確認ください。

操作キー

形D4BL-K1

D4BL 外形寸法 6

形D4BL-K2

D4BL 外形寸法 7

形D4BL-K3

D4BL 外形寸法 8

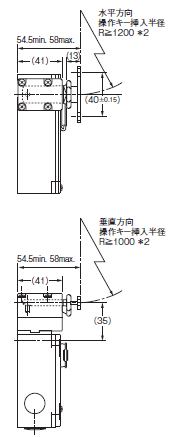

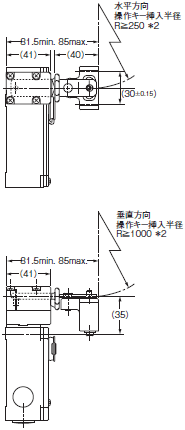

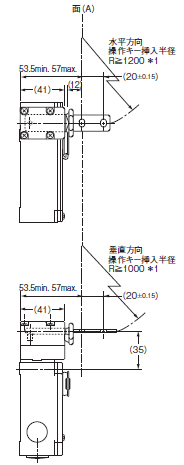

操作キー取り付け時

形D4BL+形D4BL-K1の場合

D4BL 外形寸法 10

形D4BL+形D4BL-K2の場合

D4BL 外形寸法 11

形D4BL+形D4BL-K3の場合

D4BL 外形寸法 12

注1. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 上記、各図の操作キーの挿入方向は正面から挿入した図です。
*1. 挿入半径の値は操作キーの回転の中心点が図中の面(A)上にある場合のものです。
*2. 挿入半径の値は操作キーの回転の中心点が操作キー取付面上にある場合のものです。

表示ユニット

D4BL 外形寸法 14
