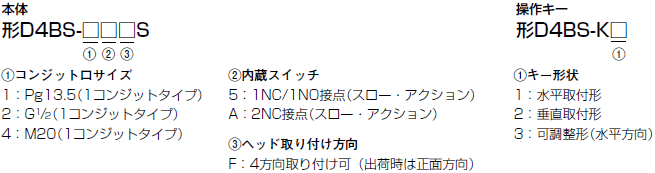

形式構成
形式基準
注. ヘッド部、スイッチ部単体でのご注文はご容赦ください。
(操作キーについては別売です。)
種類
本体形式
(操作キーは別売となっておりますのでご注意ください。)
本表に記載のない形式をご注文の際は、お取引き商社または弊社営業にご相談ください。
| 種類 | 取り付け方向 | コンジット
口サイズ |
1NC/1NO接点
(スローアクション) |
2NC接点
(スローアクション) |
|
|---|---|---|---|---|---|
| 1コンジット
タイプ |
正面 | ![]() |
Pg13.5 | 形D4BS-15FS | 形D4BS-1AFS |
| G1/2 | 形D4BS-25FS | 形D4BS-2AFS | |||
| M20 | 形D4BS-45FS | 形D4BS-4AFS | |||
操作キー形式
| 種類 | 形式 | |
|---|---|---|
| 水平取付形 | ![]() |
形D4BS-K1 |
| 垂直取付形 | ![]() |
形D4BS-K2 |
| 可調整形(水平方向) | ![]() |
形D4BS-K3 |
