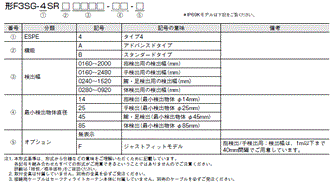

形式構成

セーフティライトカーテン　F3SG-SR

種類

本体

●セーフティライトカーテン F3SG-SR

指検出用（最小検出物体φ14mm）

手検出用（最小検出物体φ25mm）

腕・足検出用（最小検出物体φ45mm）

体検出用（最小検出物体φ85mm）

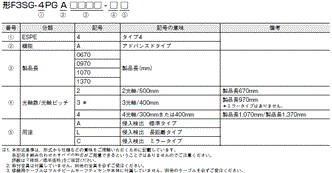

形式構成

マルチビームセーフティセンサ　F3SG-PG

種類

本体

●マルチビームセーフティセンサ F3SG-PG

侵入検出用 標準タイプ（光軸ピッチ300～500mm）

侵入検出用 長距離タイプ（光軸ピッチ300～500mm）

侵入検出用 ミラータイプ（光軸ピッチ300～500mm）

（別売）

●取付金具 F3SG-SR/PG共通

側面取り付け、背面取り付けが可能です。

固定設置用

＊検出幅160～1440：2セット（計4個）、1520～2480mm：3セット（計6個）

F3SG-SR/PGを取り付けた状態で、光軸調整が可能な取付金具です。

角度調整用

＊1. 検出幅0160～0280：1セット（計2個）、0320～1440：2セット（計4個）、1520～2480：3セット（計6個）
＊2. 上下金具+標準金具（中間金具兼用）またはフリーロケーション金具（中間金具兼用）で使用する場合
　　 検出幅0840以下の場合は標準金具（中間金具兼用）/フリーロケーション金具（中間金具兼用）は不要です。
　　 上下金具×2セットをご使用ください。
　　 検出幅0880～1680：上下金具×2セット+標準金具（中間金具兼用）またはフリーロケーション金具（中間金具兼
　　 用）×1セットをご使用ください。
　　 検出幅1760～2480：上下金具×2セット+標準金具（中間金具兼用）またはフリーロケーション金具（中間金具兼
　　 用）×2セットをご使用ください。
　　 「外形寸法」も合わせてご確認ください。

●接続用ケーブル F3SG-SR/PG共通

【本体ケーブル】

本体ケーブル（バラ線）

注. セーフティライトカーテン/マルチビームセーフティセンサ本体にケーブルは付属していません。
　　必ず本体ケーブル（バラ線）：形F39-JG□C-□または、本体ケーブル延長用：形F39-JGR3K-L/-Dをご発注ください。

本体ケーブル延長用

注1. セーフティライトカーテン/マルチビームセーフティセンサ本体にケーブルは付属していません。
　　 必ず本体ケーブル（バラ線）：形F39-JG□C-□または、本体ケーブル延長用：形F39-JGR3K-L/-Dをご発注ください。
　2. 延長ケーブル（片側コネクタ）：形F39-JG□A-□、または延長ケーブル（両側コネクタ）：形F39-JG□B-□と組み合わせてご使用ください。

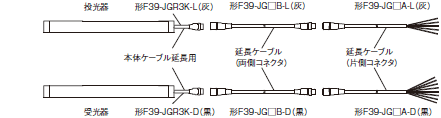

【延長ケーブル】

延長ケーブル（片側コネクタ）

＊本アクセサリを使用する際には、アクセサリ本体に切削油がかからないよう、保護してください。
注1. 本体ケーブル延長用：形F39-JGR3K-L/-Dと組み合わせてご使用ください。
　2. 20mを超えて必要な場合は、延長ケーブル（片側コネクタ）：形F39-JG□A-□と延長ケーブル（両側コネクタ）：形F39-JG□B-□を組み合わせてご使用ください。

延長ケーブル（両側コネクタ）

＊本アクセサリを使用する際には、アクセサリ本体に切削油がかからないよう、保護してください。
注1. 本体ケーブル延長用：形F39-JGR3K-L/-Dと組み合わせてご使用ください。
　2. 40mを超えて必要な場合は、延長ケーブル（両側コネクタ）複数本と、延長ケーブル（片側コネクタ）を組み合わせてご使用ください。
　　 例） 50m必要な場合、形F39-JG20B-□（20m）×2本と形F39-JG10A-□（10m）を接続して使用する。

【連結ケーブル】

密着連結ケーブル（投光器・受光器用　各1本/1セット）

注. 連結されたセンサ間のケーブル長が12cm以上必要な場合は、直列連結ケーブル延長用：形F39-JGR3Wをご使用ください。

直列連結ケーブル延長用（投光器・受光器用　各1本/1セット）

注. 直列連結時、連結されたセンサ間が60cmを超える場合は、直列連結ケーブル延長用：形F39-JGR3Wと延長ケーブル（両側コネクタ）：形F39-JG□B-□を組み合わせてご使用ください。
　　連結センサ間に使用する延長ケーブルは、10m以内（直列連結ケーブル延長用（形F39-JGR3W）と本体ケーブル延長用（形F39-JGR3K-L/-D）は含まない）としてください。

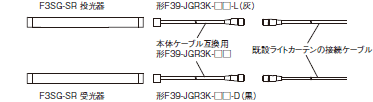

【置換ケーブル_既存ライトカーテンの配線を使用する場合】

本体ケーブル互換用

＊F3SG-RA用の配線は置換用ケーブルなしでそのまま使用いただけます。
注1. セーフティライトカーテン/マルチビームセーフティセンサ本体にケーブルは付属していません。
　　既設ライトカーテンのケーブルに接続する場合には、本体ケーブル互換用をご発注ください。
　　本体ケーブル互換用はPNP接続専用です。NPNで使用する場合は24Vと0Vを逆に接続してください。詳細は、ユーザーズマニュアル（マニュアル番号：SGFM-726）をご参照ください。

注2. 本体ケーブル互換用を以下の用途に使用しないでください。故障する恐れがあります。
　　　1. 形F39-SGIT-IL3、形F39-GCNY2、形F39-GCNY3、形F39-GCN5との接続
　　　2. 形F3SG-SRの連結間の接続

●設定ツールSD Manager 3・インテリジェントタップ

設定ツールSD Manager 3

インテリジェントタップ・インテリジェントタップ用アクセサリ

注. IO-Link設定ファイル（IODDファイル）は「カタログ / マニュアル / CAD / ソフトウェア」の「ソフトウェア」からダウンロードしてください。

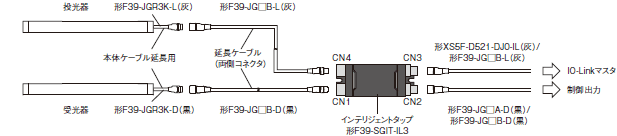

インテリジェントタップ-IO-Linkマスタ接続ケーブル

＊本アクセサリを使用する際には、アクセサリ本体に切削油がかからないよう、保護してください。
注. 制御出力（OSSD）側には、延長ケーブル（片側コネクタ）形F39-JG□A-Dまたは、延長ケーブル（両側コネクタ）形F39-JG□B-Dをご使用ください。

●省配線システム

Y字形ジョイントプラグ/ソケット　両側コネクタ

＊1. 本アクセサリを使用する際には、アクセサリ本体に切削油がかからないよう、保護してください。
＊2. ケーブル（本体ケーブル延長用、および延長ケーブル）はそれぞれ、投光器用（ケーブル形式末尾：-L）/受光器用（ケーブル形式末尾：-D）をご発注ください。

リセットスイッチコネクタ

注. リセットスイッチはお客様にてご用意ください。b接点タイプをご使用ください。
＊1. 本アクセサリを使用する際には、アクセサリ本体に切削油がかからないよう、保護してください。
＊2. 延長ケーブル（片側コネクタ）は受光器用（ケーブル形式末尾：-D）をご発注ください。
＊3. 本アクセサリを使用する際には、外部リレーモニタ（EDM）機能は使用できません。

リセットスイッチコネクターリセットスイッチ接続用ケーブル
ケーブル付コネクタ　ソケット片側コネクタ

＊本アクセサリを使用する際には、アクセサリ本体に切削油がかからないよう、保護してください。

●ミューティングシステム

ミューティングセンサ E3Z M8コネクタタイプ

注. ミューティングセンサには、ミューティングセンサスタンドは、付属していません。ミューティングセンサスタンドは別売です。
＊1. 反射板は付属していません。回帰反射形をご使用の場合は、センサ（形E3Z-R□6）本体と合わせて、反射板（形E39-R1S）をご発注ください。
＊2. センサ（形E3Z）と反射板の距離は、100mm以上離して設定してください。
　　 詳細は、「形E3Z」カタログをご参照ください。

ミューティングセンサスタンド（投光器・受光器用　各1本/1セット）

注1. ミューティングセンサスタンドには、ミューティングセンサは付属していません。必ず、ミューティングセンサをご発注ください。
　2. ミューティングセンサスタンドをライトカーテン本体に取り付ける場合は、ミューティングセンサスタンド　ライトカーテン固定金具：形F39-LMAF1をご発注ください。フロア設置スタンドを使用してライトカーテンを設置する場合は、固定金具なしで取り付け可能です。

ミューティングセンサスタンド ライトカーテン固定金具（投光器・受光器用　各1個/1セット）＊

注. 製品長280mmより小さい形F3SG-SR/PGには使用できません。
＊ミューティングセンサスタンドをライトカーテン本体に取り付ける場合に、ご発注ください。フロア設置スタンドを使用してライトカーテンを設置する場合は、固定金具なしで取り付け可能です。

ミューティングセンサコネクタボックス

＊1. 本アクセサリを使用する際には、アクセサリ本体に切削油がかからないよう、保護してください。
＊2. ミューティングセンサ4台を形F39-GCN5へ接続する場合ミューティングセンサとしては、形E3Z-R□□（回帰反射形）をご発注ください。

ミューティングセンサコネクタボックス用接続ケーブル

注1. セーフティライトカーテン/マルチビームセーフティセンサの出力（PNP/NPNを配線で選択）と、ミューティングセンサの出力（PNP/NPN 出力タイプ選択）は、いずれかに統一してご発注ください。
　2. 形XS3W、形XS5H、形XS2H　コネクタケーブルの詳細は、「形XS3」、「形XS5」、「形XS2」カタログをご参照ください。
　3. ミューティングセンサコネクタボックスとインテリジェントタップを組み合わせてご使用する場合、接続には延長ケーブル（両側コネクタ）形F39-JG□B-Dをご使用ください。

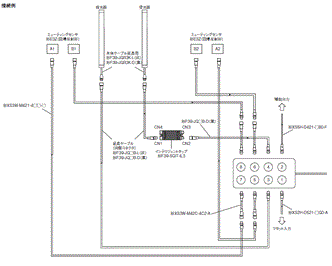

　　 以下の接続例では、ライトカーテンは光同期になります。

●フロア設置システム

フロア設置スタンド

＊1. フロア設置スタンド、フロア設置ミラー、スタンド角度調整ベースは、1個1セット入りです。
　　 投光器/受光器の両方でご使用の場合は、2セットご発注ください。
＊2. スタンド角度調整ベースは別売です。
＊3. フロア設置スタンドにF3SG-SR/PGを取り付ける際、上下金具（F39-LSGTB-SJ、RE、MS）、固定金具（F39-LSGF）、フリーロケーション金具（F39-LSGA）がご使用いただけます。検出幅0860mm以上で上下金具を使用する場合、中間金具は不要です。

フロア設置ミラー

注. 検出幅1920以上のF3SG-SRは、ご使用できません。
＊1. フロア設置スタンド、フロア設置ミラー、スタンド角度調整ベースは、1個1セット入りです。
　　 投光器/受光器の両方でご使用の場合は、2セットご発注ください。
＊2. スタンド角度調整ベースは別売です。

スタンド角度調整ベース

＊1. フロア設置スタンド、フロア設置ミラー、スタンド角度調整ベースは、1個1セット入りです。
　　 投光器/受光器の両方でご使用の場合は、2セットご発注ください。
＊2. フロア設置スタンド、フロア設置ミラーは別売です。

●F3SG-SR/PGシリーズ共通　その他アクセサリ

レーザポインタ

ランプ

＊本アクセサリを使用する際には、アクセサリ本体に切削油がかからないよう、保護してください。
注. ランプにBluetooth®通信機能は内蔵されていません。

●F3SG-SR専用アクセサリ

前面保護カバー　（投光器・受光器用、2本1セット）

注. 掲載されていない検出幅のライトカーテンには、複数の前面保護カバーを組み合わせてご使用いただけます。

テストロッド＊

＊φ30mmより大きい直径のテストロッドは、お客様にてご用意ください。

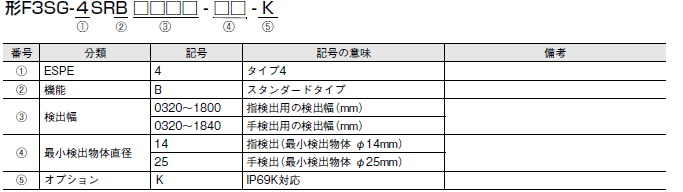

形式構成

IP69Kモデル　F3SG-SR-K

注1. 本形式基準は、形式から仕様などの意味をご理解いただくために記載しています。
　　 各記号を組み合わせたすべての形式がご用意できるということではありませんのでご注意ください。
　　 詳細は下記の「種類」をご確認ください。
　2. 取付金具は別売です。
　3. 接続用ケーブルはセーフティライトカーテン本体と一体型です。

種類

セーフティライトカーテン IP69Kモデル

本体 F3SG-SR-K

指検出用（最小検出物体φ14mm）

注. 接続ケーブルは本体に一体型です。

手検出用（最小検出物体φ25mm）

注. 接続ケーブルは本体に一体型です。

アクセサリ（別売）

●F3SG-SR-K専用品

取付金具
