（単位：mm）

指定なき寸法公差：公差等級 IT16

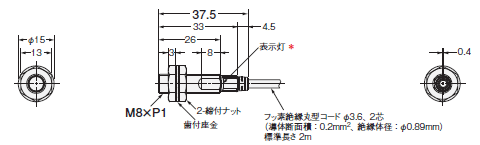

コード引き出しタイプ

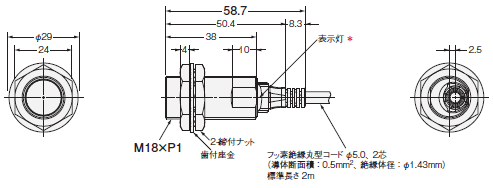

形E2ER-X2D□

＊D1タイプ：動作表示灯（赤）、設定表示灯（緑）
　D2タイプ：動作表示灯（赤）

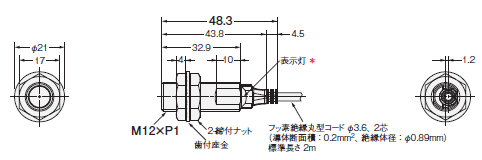

形E2ER-X3D□
形E2ERZ-X2D□

＊D1タイプ：動作表示灯（赤）、設定表示灯（緑）
　D2タイプ：動作表示灯（赤）

形E2ER-X7D□
形E2ERZ-X4D□

＊D1タイプ：動作表示灯（赤）、設定表示灯（緑）
　D2タイプ：動作表示灯（赤）

形E2ER-X10D□
形E2ERZ-X8D□

＊D1タイプ：動作表示灯（赤）、設定表示灯（緑）
　D2タイプ：動作表示灯（赤）

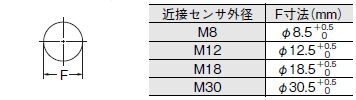

取りつけ穴加工寸法

コード引き出し部の曲げR

コネクタ中継タイプ

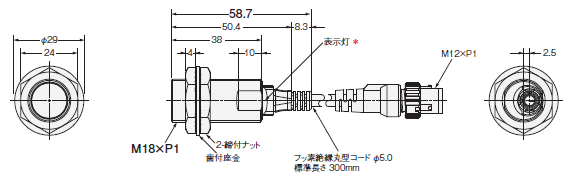

形E2ER-X2D□-M1TGJ

＊D1タイプ：動作表示灯（赤）、設定表示灯（緑）
　D2タイプ：動作表示灯（赤）

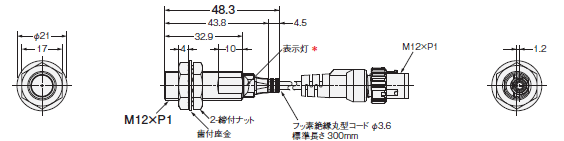

形E2ER-X3D□-M1TGJ
形E2ERZ-X2D□-M1TGJ

＊D1タイプ：動作表示灯（赤）、設定表示灯（緑）
　D2タイプ：動作表示灯（赤）

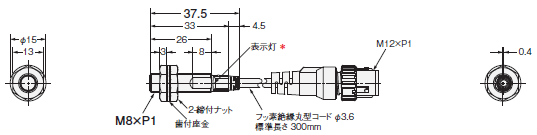

形E2ER-X7D□-M1TGJ
形E2ERZ-X4D□-M1TGJ

＊D1タイプ：動作表示灯（赤）、設定表示灯（緑）
　D2タイプ：動作表示灯（赤）

形E2ER-X10D□-M1TGJ
形E2ERZ-X8D□-M1TGJ

＊D1タイプ：動作表示灯（赤）、設定表示灯（緑）
　D2タイプ：動作表示灯（赤）

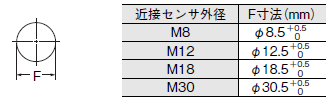

取りつけ穴加工寸法

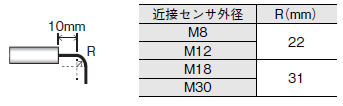

コード引き出し部の曲げR
