（単位：mm）
D6F-A7D / -AB71D
MEMSフローセンサ
情報更新 : 2020/09/07
本体

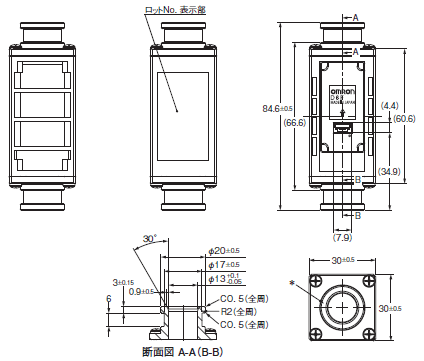

形D6F-10A7D-000-0
形D6F-20A7D-000-0
形D6F-50A7D-000-0
＊ 流路出入口の配管形状はクイック継ぎ手メス型P10タイプに準拠する。
※P10とはJIS B 2401に規定されるOリングの呼び番号を示す。
※オス型継ぎ手のOリング溝部形状はJIS B 2406のP10に準拠すること。
※オス型継ぎ手はお客様で準備をお願いいたします。
注. 本製品に接続する場合は以下のコネクタを使用すること。
コネクタ ：GHR-04V-S（JST）
端子 ：SSHL-002T-P0.2 (JST)
電線 ：AWG26～30
回路番号 ：1.Vcc、2.SDA、3.SCL、4.GND

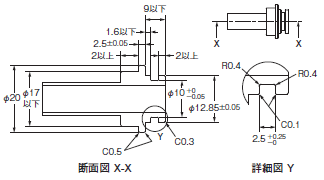

推奨クイック継ぎ手オス型P10タイプ
Rc3/8との変換継ぎ手を使用する場合は以下を推奨します。
（株）リガルジョイント製 http://www.rgl.co.jp/
変換オス継ぎ手（Rc3/8-クイックオス継手）：アダプタ Rc3/8-QJM10
Oリング：Oリング P10 フッ素ゴム（材質）

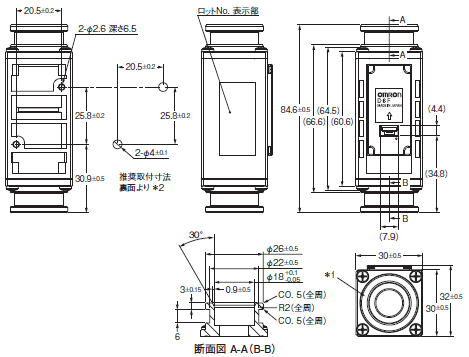

形D6F-70AB71D-000-0
＊1. 流路出入口の配管形状はクイック継ぎ手メス型P14タイプに準拠する。
※P14とはJIS B 2401に規定されるOリングの呼び番号を示す。
※オス型継ぎ手のOリング溝部形状はJIS B 2406のP14に準拠すること。
※オス型継ぎ手はお客様で準備をお願いいたします。
＊2. φ2.6穴を使用して本製品を固定する場合は呼び径3のPタイプタッピングネジを使用し、締め付けトルク1.2N・m以下で締め付けを行うこと。
ネジ嵌合長さは5.5mm以下とすること。
注. 本製品に接続する場合は以下のコネクタを使用すること。
コネクタ ： GHR-04V-S（JST）
端子 ： SSHL-002T-P0.2 (JST)
電線 ： AWG26～30
回路番号 ： 1.Vcc、2.SDA、3.SCL、4.GND

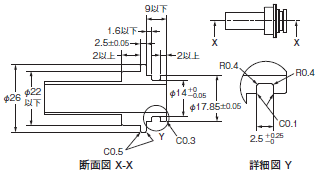

推奨クイック継ぎ手オス型P14タイプ
Rc3/8との変換継ぎ手を使用する場合は以下を推奨します。
（株）リガルジョイント製 http://www.rgl.co.jp/
変換オス継ぎ手（Rc3/8-クイックオス継手）：アダプタ Rc3/8-QJM14
Oリング：Oリング P14 フッ素ゴム（材質）
情報更新 : 2020/09/07
