G70V

I/Oリレーターミナル

G70V

制御盤の価値を高める“Value Design for Panel”対応商品。制御盤の小型化/省工数を実現するプッシュインPlus端子台タイプの16点I/Oリレーターミナル

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2024/04/01

形式基準

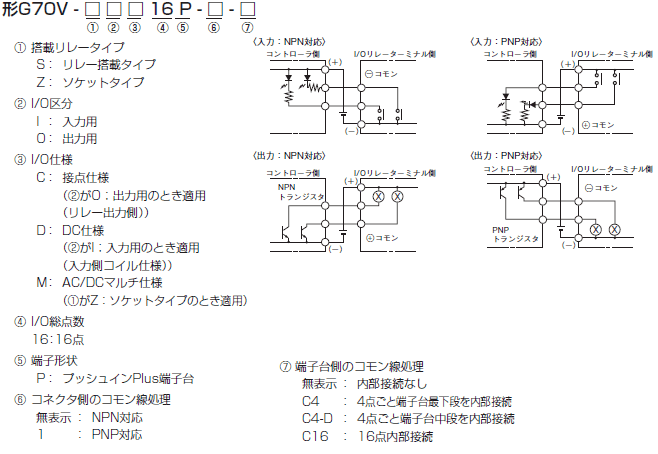

G70V 形式/種類 1

種類

本体

I/Oリレーターミナル

端子 区分 点数 コモン線処理 定格電圧 形式
端子台側 コネクタ側
プッシュイン
Plus端子台		 入力 ＊1 16点 内部接続なし NPN対応（-コモン） DC24V 形G70V-SID16P
PNP対応（+コモン） 形G70V-SID16P-1
16点内部接続 NPN対応（-コモン） 形G70V-SID16P-C16
PNP対応（+コモン） 形G70V-SID16P-1-C16
出力 ＊2 内部接続なし NPN対応（+コモン） 形G70V-SOC16P
PNP対応（-コモン） 形G70V-SOC16P-1
4点ごと端子台最下段を内部接続 NPN対応（+コモン） 形G70V-SOC16P-C4
PNP対応（-コモン） 形G70V-SOC16P-1-C4

＊1. 搭載するリレーは形G2RV-1-S-AP-G DC21V
＊2. 搭載するリレーは形G2RV-1-S-G DC21V

I/Oターミナルソケット

適応I/Oリレーターミナル 区分 コモン線処理 形式
端子台側 コネクタ側
形G70V-SID16P 入力 内部接続なし NPN対応（-コモン） 形G70V-ZID16P
形G70V-SID16P-1 PNP対応（+コモン） 形G70V-ZID16P-1
形G70V-SID16P-C16 16点内部接続 NPN対応（-コモン） 形G70V-ZID16P-C16
形G70V-SID16P-1-C16 PNP対応（+コモン） 形G70V-ZID16P-1-C16
形G70V-SOC16P 出力 内部接続なし NPN対応（+コモン） 形G70V-ZOM16P
形G70V-SOC16P-1 PNP対応（-コモン） 形G70V-ZOM16P-1
形G70V-SOC16P-C4 4点ごと端子台最下段を内部接続 NPN対応（+コモン） 形G70V-ZOM16P-C4
形G70V-SOC16P-1-C4 PNP対応（-コモン） 形G70V-ZOM16P-1-C4
ー ＊ 4点ごと端子台中段を内部接続 NPN対応（+コモン） 形G70V-ZOM16P-C4-D
ー ＊ PNP対応（-コモン） 形G70V-ZOM16P-1-C4-D

注1. I/Oターミナルソケット（形G70V-ZID16P（-1）（-C16））にはリレーは搭載されていません。スリムI/Oリレーと組み合わせてご使用ください。
注2. I/Oターミナルソケット（形G70V-ZOM16P（-1）（-C4））にはリレーは搭載されていません。スリムI/OリレーまたはスリムI/O SSRと組み合わせてご使用ください。
＊形G70V-ZOM16P(-1)-C4-DにはSSRは搭載されていません。スリムI/O SSR（DC用：形G3RV-D03SL）をご使用ください。

オプション（別売）

搭載用リレー

適応I/Oリレーターミナル 区分 分類 形式
形G70V-SID16P(-1)(-C16)
形G70V-ZID16P(-1)(-C16)		 入力 スリムI/Oリレー＊1 形G2RV-1-S-AP-G DC21
形G70V-SOC16P(-1)(-C4)
形G70V-ZOM16P(-1)(-C4)		 出力 スリムI/Oリレー ラッチングレバーなし＊2 形G2RV-1-S-G DC21
ラッチングレバーあり 形G2RV-1-SI-G DC21
スリムI/O SSR AC用 ゼロクロス機能あり 形G3RV-202S DC24
ゼロクロス機能なし 形G3RV-202SL DC24
DC用 形G3RV-D03SL DC24
形G70V-ZOM16P(-1)-C4-D ＊3 出力 スリムI/O SSR DC用 形G3RV-D03SL DC24

注. スリムI/O SSRをご使用時は、出力用の形G70V-SOC16P（-1）（-C16）からスリムI/Oリレーを外して装着するか、出力用のI/Oターミナルソケット（形G70V-ZOM16P（-1）（-C16））とスリムI/O SSRをご注文いただき組み合わせてご使用ください。
＊1. スリムI/Oリレー（形G2RV-1-S-AP-G）は、 I/Oリレーターミナル（形G70V-ＳID16P（-1）（-C16））に標準で搭載されています。
＊2. スリムI/Oリレー（形G2RV-1-S-G）は、 I/Oリレーターミナル（形G70V-SOC16P（- 1）（-C4））に標準で搭載されています。
＊3. 形G70V-ZOM16P(-1)-C4-DにはSSRは搭載されていません。スリムI/O SSR（DC用：形G3RV-D03SL）をご使用ください。
ご注文時は、「定格電圧」をご指定ください。

I/Oリレーターミナル用コネクタ付ケーブル 形XW2Z-R

・バラ線圧着端子付ケーブル： 形XW2Z-RY□C
・バラ線ケーブル： 形XW2Z-RA□C
・コネクタ付ケーブル
　・富士通/オータックスコネクタ
　　　　　　　　　　（1対1）：形XW2Z-R□C
　　　　　　　　　　（1対2）：形XW2Z-RI□C-□
　　　　　　　　　　　　　　　 形XW2Z-RO□C-□
　　　　　　　　　　（1対3）：形XW2Z-R□C-□-□
　・MILコネクタ（1対1）： 形XW2Z-RI□C
　　　　　　　　　　　　　 形XW2Z-RO□C
　　　　　　　  （1対2）： 形XW2Z-RI□-□-D□
　　　　　　　　　　　　　 形XW2Z-RM□-□-D□
　　　　　　　　　　　　　 形XW2Z-RO□-□-D1
icon_01詳細につきましては、データシートの「接続ケーブル一覧表」をご覧ください。

ラベル

形状 形式 最小発注単位
（1シートあたりの数量）
3509_lu_5_1 形XW5Z-P2.5LB2 5
（1シート/72ピース）

レール取りつけ用品

形状 種類 形式 最小発注単位（個）
3509_lu_6_1 支持レール 1m 形PFP-100N 1
0.5m 形PFP-50N
3509_lu_6_2 エンドプレート 形PFP-M＊ 10
3509_lu_6_3 スペーサ 形PFP-S＊

＊ご注文の際は10個単位でご注文ください。
