G2RV-SR

スリムI/Oリレー

G2RV-SR

制御盤の価値を高める“Value Design for Panel”対応商品。グローバル標準サイズ、幅6.2mmの低背タイプのスリムI/Oリレー

※ Web特別価格提供品

制御盤に新たな価値を

制御盤内の商品仕様に対する共通の考え方“Value Design for Panel” をはじめ各種取組により、制御盤の進化とプロセス革新を実現していきます。

(単位:mm)

スリムI/Oリレー+ソケット

プッシュインPlus端子台

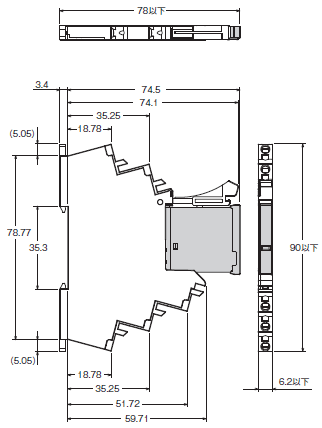

ラッチングレバー(テストボタン)なし
形G2RV-SR500
形G2RV-SR500-AP

G2RV-SR 外形寸法 2

注. 推奨フェルール端子、工具、線種、線径については、データシートの「3.推奨フェルール・工具」をご参照ください。

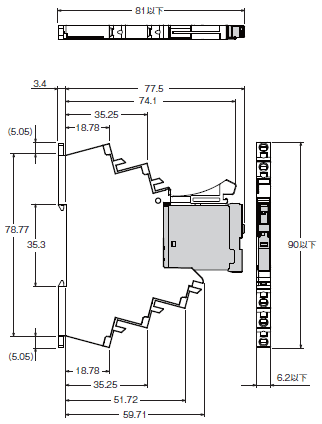

ラッチングレバー(テストボタン)付き
形G2RV-SR501

G2RV-SR 外形寸法 4

注. 推奨フェルール端子、工具、線種、線径については、データシートの「3.推奨フェルール・工具」をご参照ください。

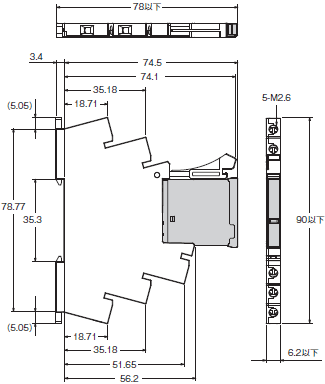

ねじ端子

ラッチングレバー(テストボタン)なし
形G2RV-SR700
形G2RV-SR700-AP

G2RV-SR 外形寸法 7

注. 推奨フェルール端子、工具、線種、線径については、データシートの「3.推奨フェルール・工具」をご参照ください。

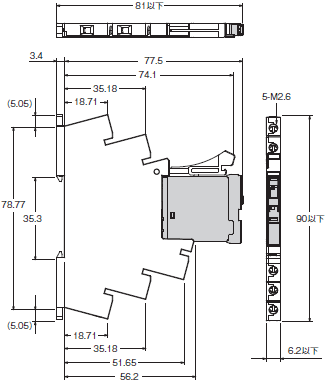

ラッチングレバー(テストボタン)付き
形G2RV-SR701

G2RV-SR 外形寸法 9

注. 推奨フェルール端子、工具、線種、線径については、データシートの「3.推奨フェルール・工具」をご参照ください。

交換用リレー

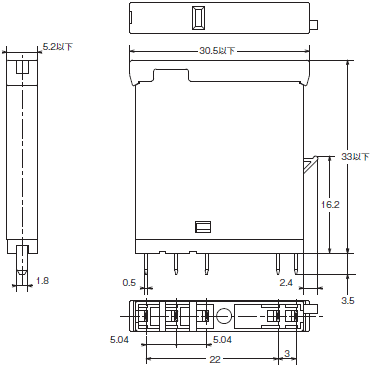

ラッチングレバー(テストボタン)なし
形G2RV-1-S-G
形G2RV-1-S-AP-G

G2RV-SR 外形寸法 12

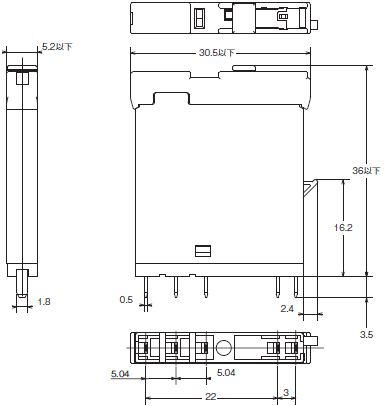

ラッチングレバー(テストボタン)付き
形G2RV-1-SI-G

G2RV-SR 外形寸法 13

アクセサリ(別売)

PLCインターフェースユニット

プッシュイン
形P2RVC-8-I-5(-1)
形P2RVC-8-O-5(-1)

G2RV-SR 外形寸法 16

ねじ端子
形P2RVC-8-I-7-1
形P2RVC-8-O-7-1

G2RV-SR 外形寸法 17

PLCインターフェースユニット以外

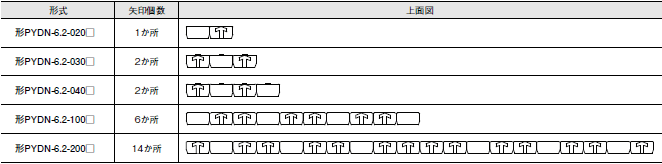

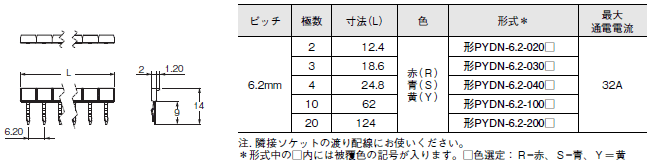

短絡バー
形PYDN-6.2-□□(6.2mm)

G2RV-SR 外形寸法 19
G2RV-SR 外形寸法 20

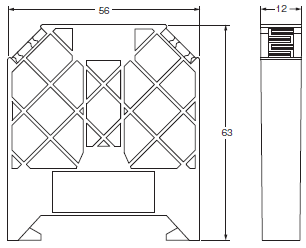

セパレートプレート
形XW5Z-EP12

G2RV-SR 外形寸法 21

レール取付用品
