PYF-□□-PU / PTF-□□-PU / P2RF-□□-PU

プッシュインPlus端子台ソケット

PYF-□□-PU / PTF-□□-PU / P2RF-□□-PU

制御盤の価値を高める“Value Design for Panel”対応商品。形MYリレー、形LYリレー、形G2R-Sリレー用のソケットに省工数を実現するプッシュインPlus端子台タイプをシリーズ追加。

※ Web特別価格提供品

(単位:mm)

ソケット

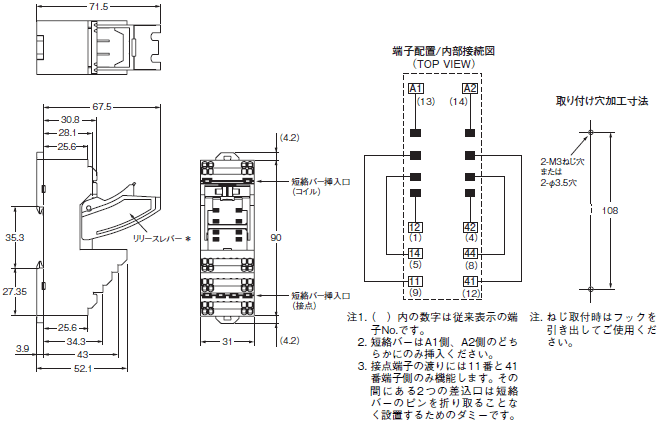

形PYF-08-PU(-L)

PYF-□□-PU / PTF-□□-PU / P2RF-□□-PU 外形寸法 2

*形PYF-08-PU-Lにはリリースレバーは、装備されていません。

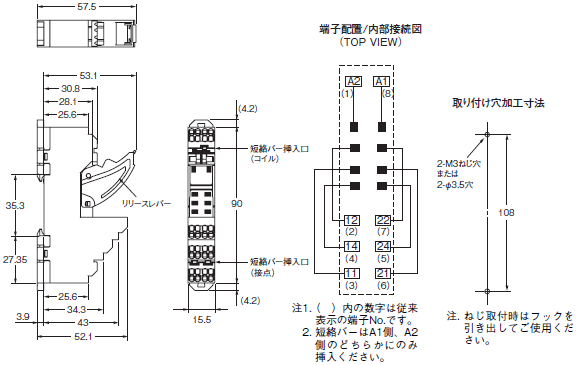

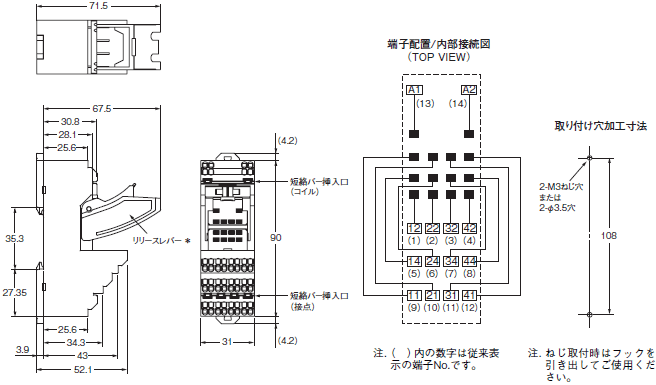

形PYF-14-PU(-L)

PYF-□□-PU / PTF-□□-PU / P2RF-□□-PU 外形寸法 3

*形PYF-14-PU-Lにはリリースレバーは、装備されていません。

取り付け高さ

形PYF-08-PU

PYF-□□-PU / PTF-□□-PU / P2RF-□□-PU 外形寸法 5

形PYF-14-PU

PYF-□□-PU / PTF-□□-PU / P2RF-□□-PU 外形寸法 6

形PTF-08-PU(-L)

PYF-□□-PU / PTF-□□-PU / P2RF-□□-PU 外形寸法 7

注. 形LY1と形PTF-08-PU(-L)の組み合わせで10A以上通電される場合は、端子No.①-②間、③-④間、⑤-⑥間を各々短絡させてください。
*形PTF-08-PU-Lにはリリースレバーは、装備されていません。

形PTF-14-PU-L

PYF-□□-PU / PTF-□□-PU / P2RF-□□-PU 外形寸法 8

取り付け高さ

形PTF-08-PU

PYF-□□-PU / PTF-□□-PU / P2RF-□□-PU 外形寸法 10

形PTF-14-PU-L

PYF-□□-PU / PTF-□□-PU / P2RF-□□-PU 外形寸法 11

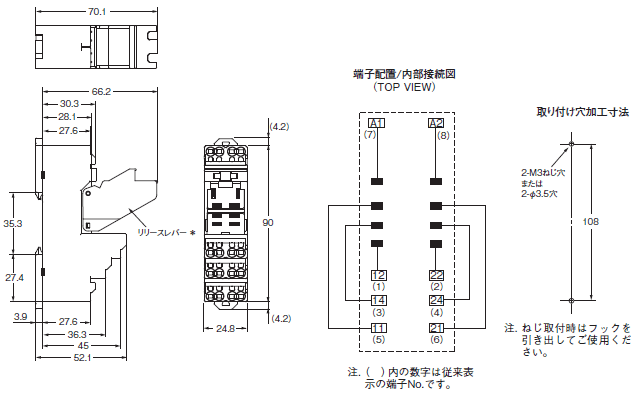

形P2RF-05-PU

PYF-□□-PU / PTF-□□-PU / P2RF-□□-PU 外形寸法 12

形P2RF-08-PU

PYF-□□-PU / PTF-□□-PU / P2RF-□□-PU 外形寸法 13

取り付け高さ

形P2RF-05-PU

PYF-□□-PU / PTF-□□-PU / P2RF-□□-PU 外形寸法 15

形P2RF-08-PU

PYF-□□-PU / PTF-□□-PU / P2RF-□□-PU 外形寸法 16

*( )の値は、ラッチングレバー付きの形G2R-□-S(S)使用時の高さです。

アクセサリ(別売)

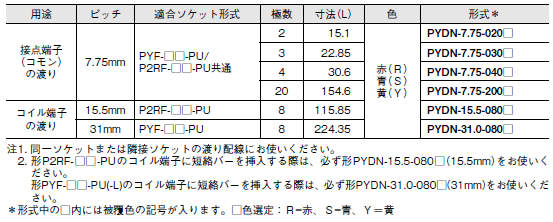

短絡バー

形PYDN-7.75-□□(7.75mm)

PYF-□□-PU / PTF-□□-PU / P2RF-□□-PU 外形寸法 20

形PYDN-31.0-080□(31mm)

PYF-□□-PU / PTF-□□-PU / P2RF-□□-PU 外形寸法 21

形PYDN-15.5-080□(15.5mm)

PYF-□□-PU / PTF-□□-PU / P2RF-□□-PU 外形寸法 22
PYF-□□-PU / PTF-□□-PU / P2RF-□□-PU 外形寸法 23
